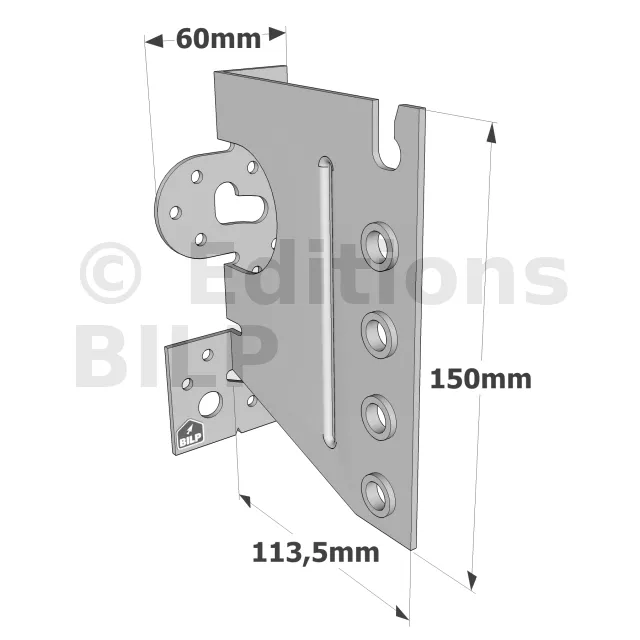

Etrier à âme intérieure à fixer sur le BOIS ou SUPPORT RIGIDE - Réf. CBH150/2.5_25

bientôt DISPO
Expédition dans moins de 7 jours.
13€42
  HT  / pied

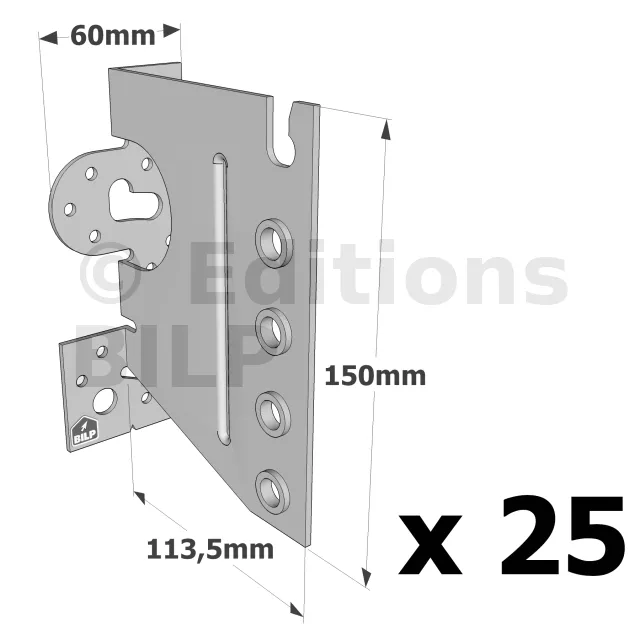

soit 335.58€ pour 25 pieds de poteau
(402.69 € TTC)

  • Référence
    CBH150/2.5_25
  • Epaisseur
    2,5mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages sur porteur Ø5 [mm]
    14
  • Perçages sur porteur Ø11 [mm]
    2
  • Perçages sur porté Ø10.5
    5
  • Hauteur poutre min.
    192mm
  • Largeur
    60mm
  • Profondeur
    113.5mm

Caractéristiques

Déclarations de performance : FR-DoP-e07/0245 ;
Agréments techniques : ETA-07/0245 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Épaisseur 2,5 mm

Avantages

  • Assemblage invisible,
  • Fixation sur bois ou sur béton,
  • Mise en œuvre optimisée conforme aux Eurocodes,
  • Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation "Résistance au Feu - Fiabilité et Connecteurs".

Applications

Support

  • Porteur : béton, bois massif, bois composite, bois lamellé-collé,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d’utilisation

  • Solives,
  • Pannes,
  • Poutres porteuses...

Données techniques

Dimensions

RéférencesDimensions bois porteur [mm]Dimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur Largeur Hauteur A B C t Ø11 Ø5 Ø10.5
Min. Min. Max. Min β=0 Min β≠0 Max.
CBH150/2,5 192 60 160 190 219 225 150 113.5 60 2.5 2 14 5
CBH180/2,5 222 60 160 220 249 270 180 113.5 60 2.5 2 16 6
CBH220/2,5 262 60 160 250 279 330 220 113.5 60 2.5 2 22 7

β est la pente de la poutre portée par rapport au plan horizontal.

Valeurs Caractéristiques - Solive sur poutre - Pente entre 0° et 15°
RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 18 18.6 20.7 22.4 24 24 17.3 17.9 19.6 21.2 22.9 23.3
CBH180/2,5 16 CNA4,0x60 6 STD10 25 26.5 29.5 32.1 32.6 32.6 24 25.2 28 30.5 31.8 31.8
CBH220/2,5 22 CNA4,0x60 7 STD10 32.6 34.2 37.9 41.1 42.8 42.8 31.4 32.7 36 38.9 41.6 41.6

Valeurs Caractéristiques - Solive sur poutre - Pente entre 30° et 45°
RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 16.7 17.2 18.7 20.1 21.6 22.5 16.4 16.7 18 19.3 20.6 21.9
CBH180/2,5 16 CNA4,0x60 6 STD10 23.1 24.1 26.6 28.8 30.8 30.8 22.5 23.4 25.6 27.6 29.7 30.1
CBH220/2,5 22 CNA4,0x60 7 STD10 30.4 31.5 34.3 37 39.7 40.4 29.8 30.8 33.3 35.7 38.3 39.5

Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°
RéférencesValeurs caractéristiques - Solive bois sur support rigide (béton ou acier)
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 12.4 13.2 15.6 17.7 19.5 19.5 11.7 12.4 14.5 16.4 18.4 18.7
CBH180/2,5 16 CNA4,0x60 6 STD10 19.3 21.1 25.2 28.8 29.7 29.7 18.2 19.7 23.3 26.6 28.3 28.3
CBH220/2,5 22 CNA4,0x60 7 STD10 23.8 25.9 30.6 34.9 37.1 37.1 22.4 24.2 28.2 32.1 35.3 35.3

Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.

Valeurs Caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°
RéférencesValeurs caractéristiques - Solive bois sur support rigide (béton ou acier)
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160
CBH150/2,5 14 CNA4,0x60 5 STD10 11.1 11.6 13.4 15 16.8 17.7 10.5 10.9 12.5 13.9 15.5 16.9
CBH180/2,5 16 CNA4,0x60 6 STD10 17 18.3 21.4 24.3 26.8 26.8 16.2 17.3 20 22.6 25.4 25.7
CBH220/2,5 22 CNA4,0x60 7 STD10 21.1 22.5 26 29.4 33 33.5 20.1 21.3 24.4 27.5 30.8 32.2

Les valeurs de reprise de charge sur béton indiquées dans ce tableau sont données dans le cas d’une fixation en pleine dalle. Dans un contexte d’application différente, il convient au concepteur de s’assurer de la bonne tenue des ancrages.
