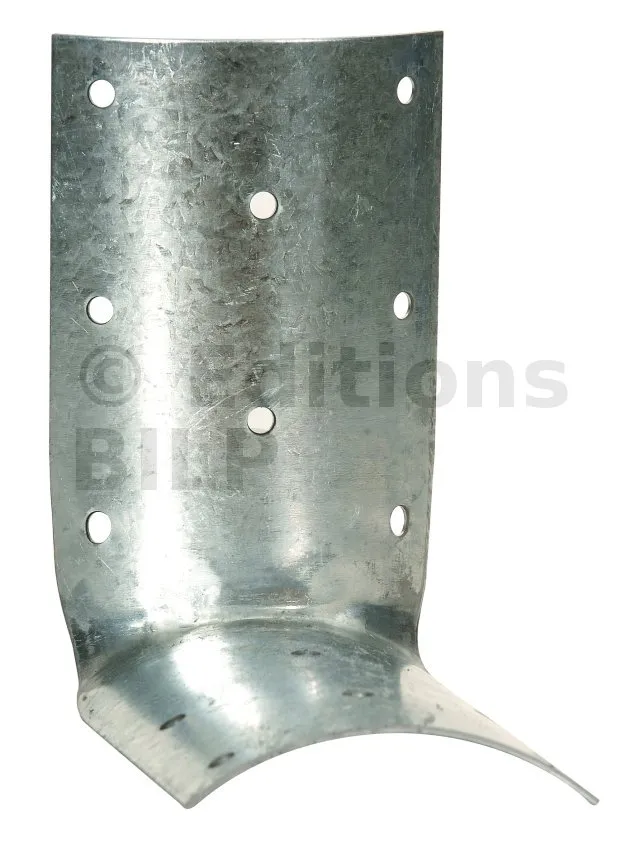

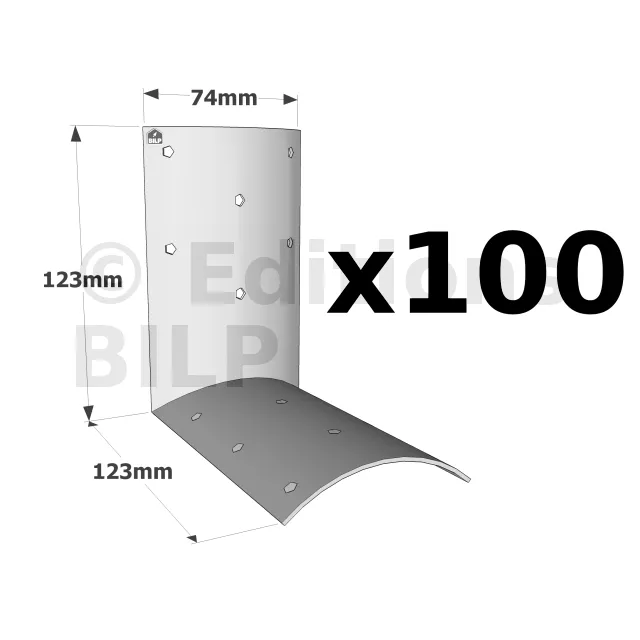

Equerre pour bois ronds - 74x123x123mm - Réf. EBR80-B_100
-
RéférenceEBR80-B_100
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Diamètre du bois80 - 140mm
-
Perçage Ø5 Aile B8
-
Perçage Ø5 Aile A6
-

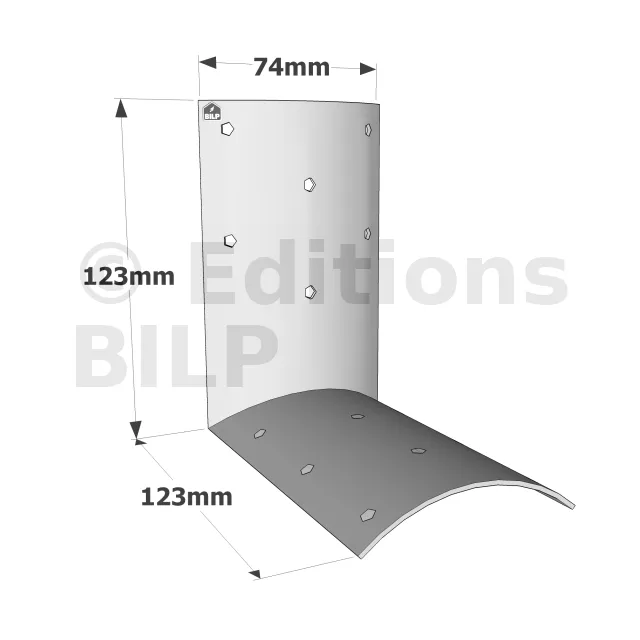

Epaisseur1.5mm
-
Largeur74mm
-
Hauteur123mm
-
Profondeur123mm
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 ou 2 mm selon les modèles.
Avantages
- Simplifie l’assemblage de bois ronds.
Applications
Support
- Porteur : bois rond traité à cœur,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Clôtures,
- Aménagements extérieurs, …
Données techniques

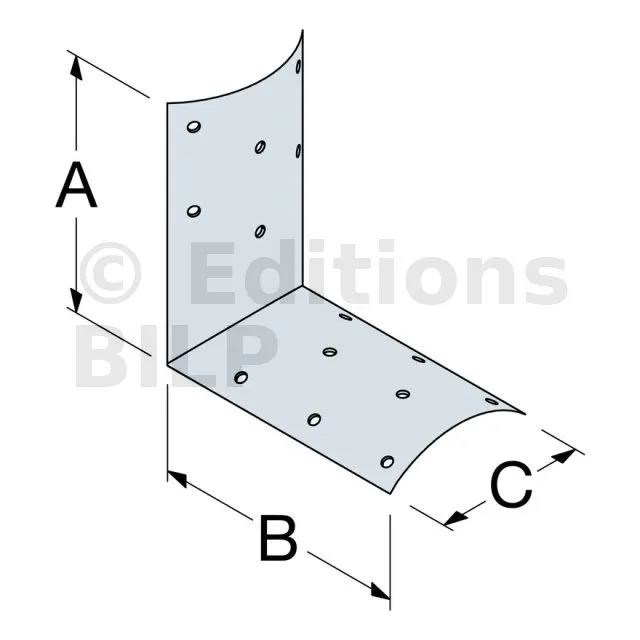

Dimensions
Références | Dimensions [mm] | Perçages | Diamètre du bois [mm] | ||||
---|---|---|---|---|---|---|---|
A | B | C | Ep. | Aile A | Aile B | Diamètre du bois [mm] | |
Ø5 | Ø5 | ||||||
EBR60-R | 80 | 80 | 57 | 1.5 | 4 | 4 | 60-120 |
EBR80-B | 123 | 123 | 74 | 1.5 | 6 | 8 | 80 - 140 |
Fixations
- Pointes annelées CNA Ø4,0x50,
- Vis CSA Ø5x50.

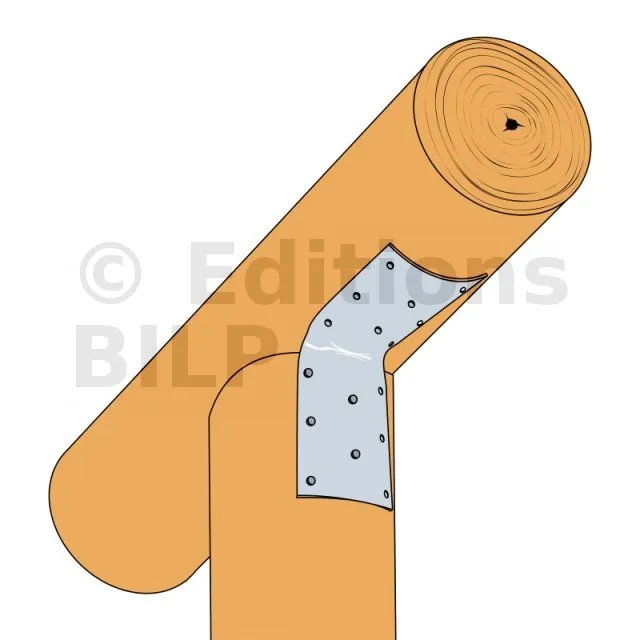

Installation
1. Approcher l’élément à fixer du support.
2. Pointer ou visser l’équerre à cet élément.
3. Pointer et visser également l’équerre sur le support bois.
