Sabot à bretelles JHA - Réf. JHA270/75_60
-
RéférenceJHA270/75_60
-
Epaisseur0.9mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)50mm
-
Hauteur (B)242.5mm
-
Hauteur (E)107.5mm
-
Perçages sur porteur Ø4 [mm]22
-
Perçages sur porté Ø6x4 Oblong [mm]4
-
Profondeur (F)52.1mm
Caractéristiques
- Déclarations de performance : FR-DoP-e06/0270
- Agréments techniques : ETA-06/0270
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Avantages
- Permet des décalages de hauteur entre le porteur et le porté.
Applications
Support
- Porteur : bois massif, bois composite,
- Porté : bois massif, bois composite.
Domaines d’utilisation
- Fermes triangulées,
- Solives, ...
Données techniques

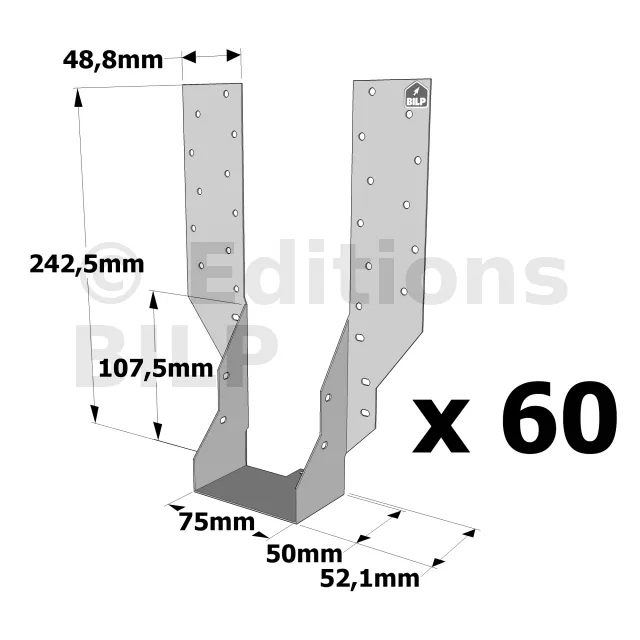

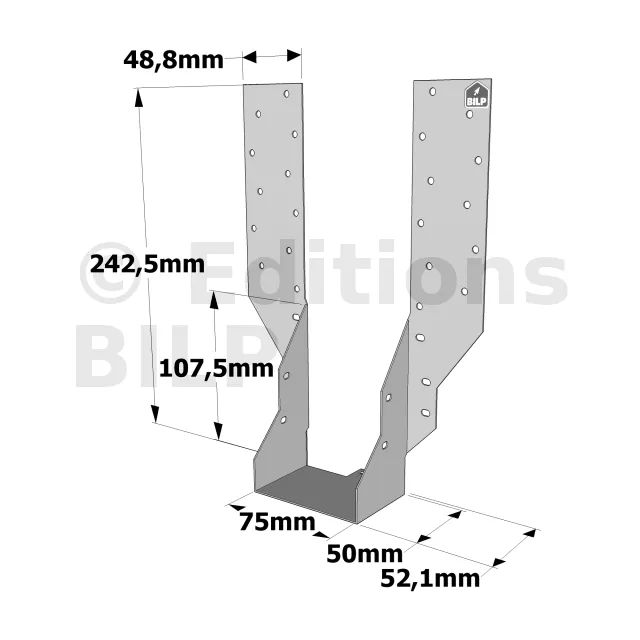

JHA270 - Dimensions
Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | t | Ø4 | Ø6x4 Oblong | |
JHA270/38 | 38 | 241 | 50 | 48.8 | 106 | 52.1 | 0.9 | 22 | 4 |
JHA270/75 | 75 | 242.5 | 50 | 48.8 | 107.5 | 52.1 | 0.9 | 22 | 4 |
JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes repliées
Références | Porteur - Dimensions | Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Hauteur | Porteur | Porté | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
Min. | Max. | Face | Platine haute | Qté | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
Qté | Qté | ||||||||||
JHA270/38 | 125 | 200 | 8 | 4 | 4 | 10 | 2.2 | 11.4 | 2.4 | 13.2 | 2.8 |
JHA270/75 | 125 | 200 | 8 | 4 | 4 | 13.5 | 2.2 | 14.6 | 2.4 | 15.4 | 2.8 |
JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes à plat
Références | Porteur - Dimensions | Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Hauteur | Porteur | Porté | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
Min. | Max. | Face | Platine haute | Qté | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
Qté | Qté | ||||||||||
JHA270/38 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
JHA270/75 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
