Sabot à bretelles JHA
Le sabot à bretelles JHA est employé pour les solivages.
-
Référence
-
Epaisseur0.9mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346.
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)50mm
-
Hauteur (B)241mm
-
Hauteur (E)106mm
-
Perçages sur porteur Ø4 [mm]22
-
Perçages sur porté Ø6x4 Oblong [mm]4
-
Profondeur (F)52.1mm
Caractéristiques
- Déclarations de performance : FR-DoP-e06/0270
- Agréments techniques : ETA-06/0270
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346.
Avantages
- Permet des décalages de hauteur entre le porteur et le porté.
Applications
Support
- Porteur : bois massif, bois composite,
- Porté : bois massif, bois composite.
Domaines d’utilisation
- Fermes triangulées,
- Solives, ...
Données techniques

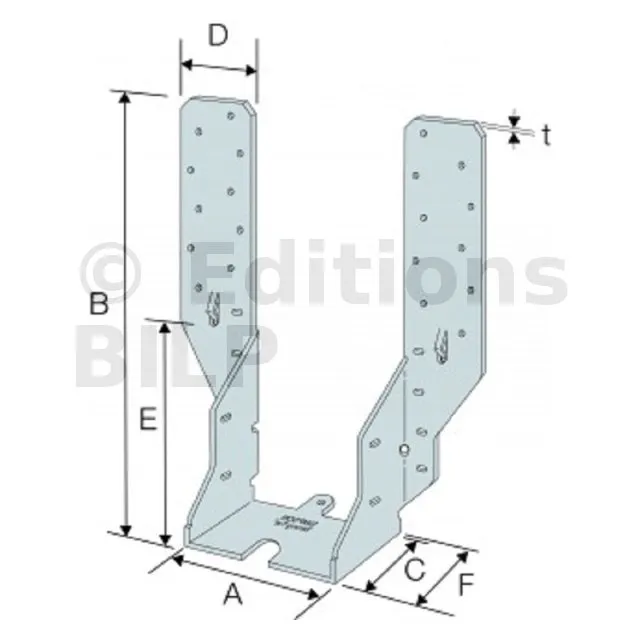

JHA270 - Dimensions
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4 | Ø6x4 Oblong | |
| JHA270/38 | 38 | 241 | 50 | 48.8 | 106 | 52.1 | 0.9 | 22 | 4 |
| JHA270/75 | 75 | 242.5 | 50 | 48.8 | 107.5 | 52.1 | 0.9 | 22 | 4 |
JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes repliées
| Références | Porteur - Dimensions | Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur | Porteur | Porté | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
| Min. | Max. | Face | Platine haute | Qté | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
| Qté | Qté | ||||||||||
| JHA270/38 | 125 | 200 | 8 | 4 | 4 | 10 | 2.2 | 11.4 | 2.4 | 13.2 | 2.8 |
| JHA270/75 | 125 | 200 | 8 | 4 | 4 | 13.5 | 2.2 | 14.6 | 2.4 | 15.4 | 2.8 |
JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes à plat
| Références | Porteur - Dimensions | Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur | Porteur | Porté | R1,k | R2,k | R1,k | R2,k | R1,k | R2,k | |||
| Min. | Max. | Face | Platine haute | Qté | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | N3.75x30 | |
| Qté | Qté | ||||||||||
| JHA270/38 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
| JHA270/75 | 200 | 250 | 20 | - | 4 | 8.1 | 2.2 | 9.7 | 2.4 | 13.2 | 2.8 |
Installation
2 configurations possibles :
- Ailes à plat, montage traditionnel à l‘identique des sabots à ailes extérieures,
- Ailes pliées pour ajuster la hauteur du sabot par rapport à l‘élément porteur. Clouer les ailes rabattues.
Clouage double cisaillement
