Goujon Rondel.Large 1 pièce - Réf. WA12149RL

Référence
WA12149RL
Marque
SIMPSON Strong-Tie
Fabrication
Française
Epaisseur maximale des pièces à fixer (tfix)
50mm
Longueur filetage (F)
100mm
Diamètre maximal pièces à fixer (df)
14mm
Profondeur d’ancrage (hef)
65mm
Diamètre rondelle
44mm
Epaisseur rondelle
4mm
Diamètre de perçage
12mm
Profondeur de perçage min. [h1]
90mm
Epaisseur minimale du support [mm]
130mm
Ouverture de clés sur plat [SW]
19mm
Couple de serrage [Tinst] [Nm]
50
Prof. d’ancrage nominal [hnom]
78mm
Distance au bord mini [cmin]
70mm
Distance entraxe mini [smin]
70mm

Goujon d’ancrage avec rondelle large

Les goujons d’ancrage sont des systèmes de fixations par expansion pour charges moyennes. La rondelle large permet d’augmenter la résistance au déboutonnage de la tête sur un élément bois.

Caractéristiques :

Agréments techniques : ETA-11/0080

Matière :

Acier électrozingué.

Avantages :

Distance au bord et entraxes faibles.
Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage.
Filetage protégé lors de la pose : point de frappe renforcé.

Applications

Support :

Béton non fissuré
Pierre naturelle dense.

Domaines d’utilisation :

Fixation de structure en bois : sabots de charpente...
Fixation de profils métalliques : garde-corps, consoles et chemins de câbles
Fixation de charges statiques ou quasi-statiques : portails et machines.

Données techniques

Dimensions

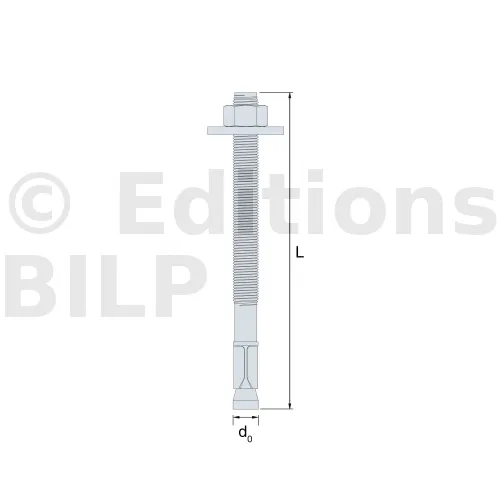

Références	Code article	Diamètre du filetage [mm]	Longueur [L] [mm]	Diamètre rondelle [mm]	Ep. rondelle [mm]	Ep. max pce à fixer [tfix] [mm]	Longueur du filetage [F] [mm]	Ø max. pce à fixer [df] [mm]	Profondeur d’ancrage [hef] [mm]	Ø perçage [d0] [mm]	Profondeur de perçage min. [h1] [mm]
WA10123RL	WA10123	10	123	34	3	50	60	12	50	10	70
WA10173RL	WA10173	10	173	34	3	100	80	12	50	10	70
WA12149RL	WA12149	12	149	44	4	50	100	14	65	12	90
WA12199RL	WA12199	12	199	44	4	100	110	14	65	12	90

Valeurs de calcul

Références	Valeurs de calcul - Béton non-fissuré (3)
	Traction - NRd (1) [kN]				Cisaillement - VRd (1-2) [kN]				Moment de flexion MRd [Nm]
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
WA10123RL	10.7	13	15	16.5	11.9	13.6	13.6	13.6	38
WA10173RL	10.7	13	15	16.5	11.9	13.6	13.6	13.6	38
WA12149RL	17.6	21.5	24.9	27.3	20	20	20	20	66
WA12199RL	17.6	21.5	24.9	27.3	20	20	20	20	66

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Installation

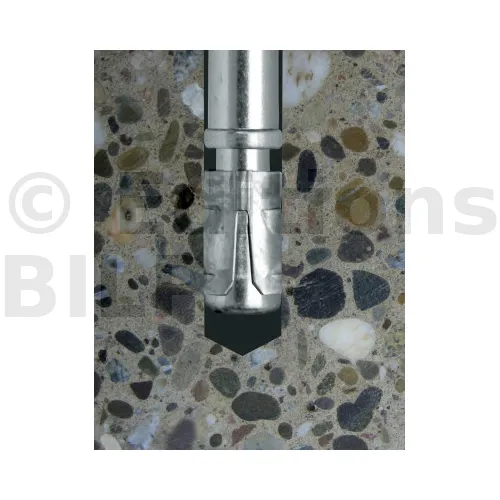

Lors de l’application du couple de serrage, le cône remonte dans la bague d’expansion, qui provoque une rupture des segments en s’ouvrant et viennent se plaquer contre la paroi, entraînant ainsi une adhérence par frottement sur le matériau support.

Il en résulte un ancrage par expansion par vissage à couple contrôlé sans outil particulier.
