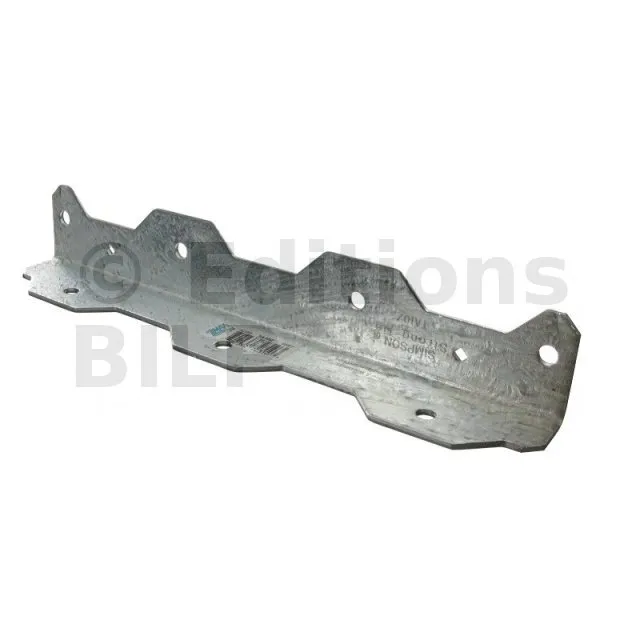

Cornière pour marche 41x41x210mm - Réf. TA9Z-R
-
RéférenceTA9Z-R
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G185 SS (Grade 33),
-
MarqueSIMPSON Strong-Tie
-
FixationMarche : 3Ø6.0x45 - Longeron : 2Ø6.0x45
-
Largeur41mm
-
Hauteur41mm
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
- Acier galvanisé G185 SS (Grade 33),
- Epaisseur : 2,5 mm.
Avantages
- Permet la fixation de 2 marches avec TA10Z,
- Mise en œuvre rapide.

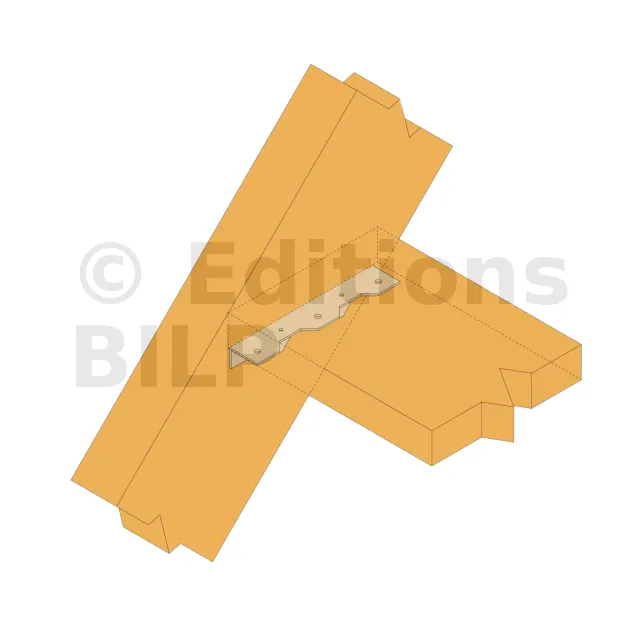

Applications
Support
- Porteur : Bois,
- Porté : bois massif, bois composite, panneaux.
Domaines d’utilisation
- Support de marche,
- Support d’étagère et cornière,
- Console,
- Petites menuiseries.
Données techniques

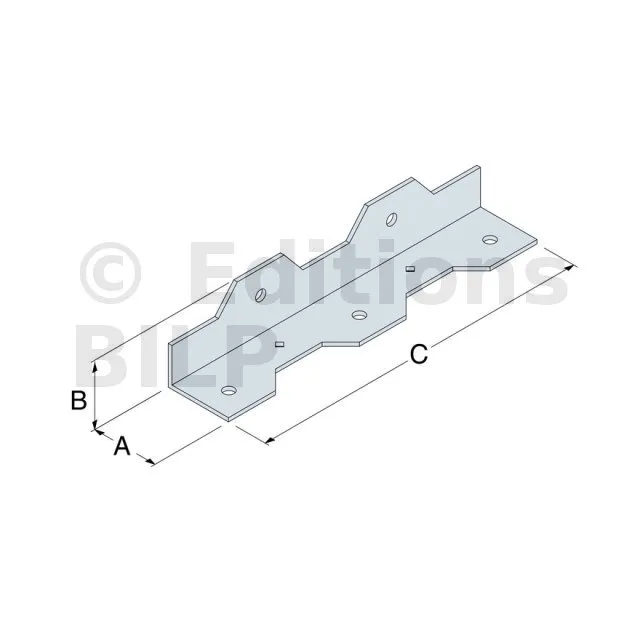

Dimensions

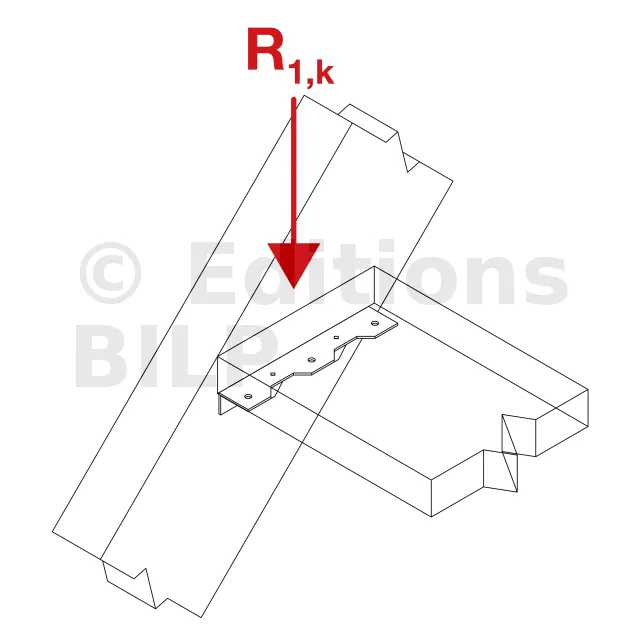

Références | Dimensions | Fixations | Valeurs Caractéristiques [kN] | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | Ep | Nombre | Type | |||
Marche | Longeron | |||||||
TA9Z-R | 38.1 | 38.1 | 210 | 2.5 | 3 | 2 | Ø6,0x45 | 6.3 |
TA10Z-R | 38.1 | 38.1 | 260 | 2.5 | 4 | 3 | Ø6,0x45 | 8.5 |
Application
- Vis à bois Ø6x45 mm (un pré-perçage est nécessaire)
Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
Fixations
- Vis à bois Ø 6x45 mm,
- Un pré perçage est nécessaire.
