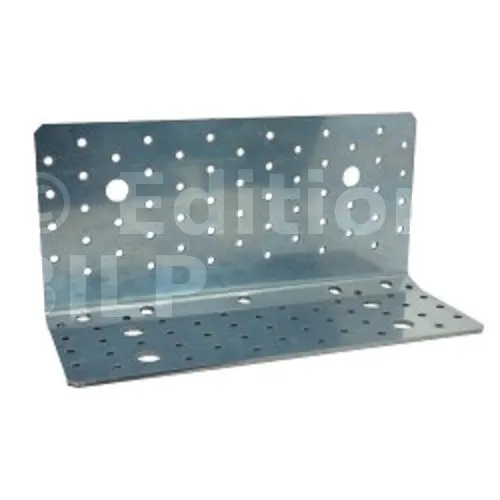

Equerre renforcée pour CLT avec vis inclinées - Réf. AB255HD

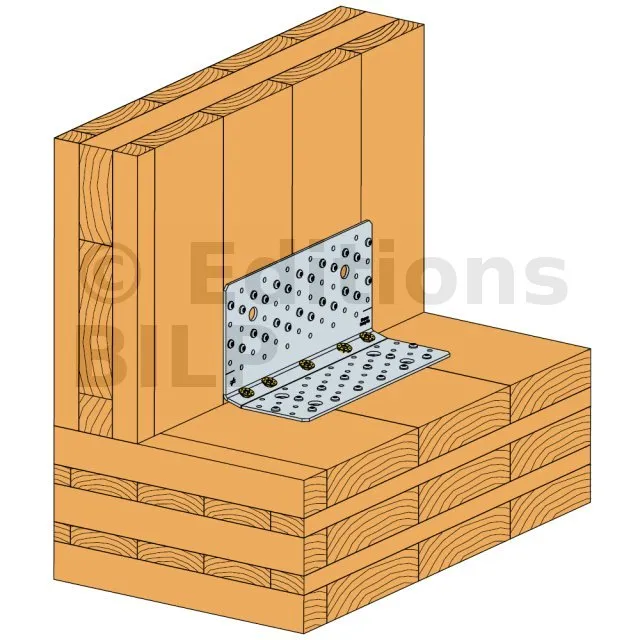

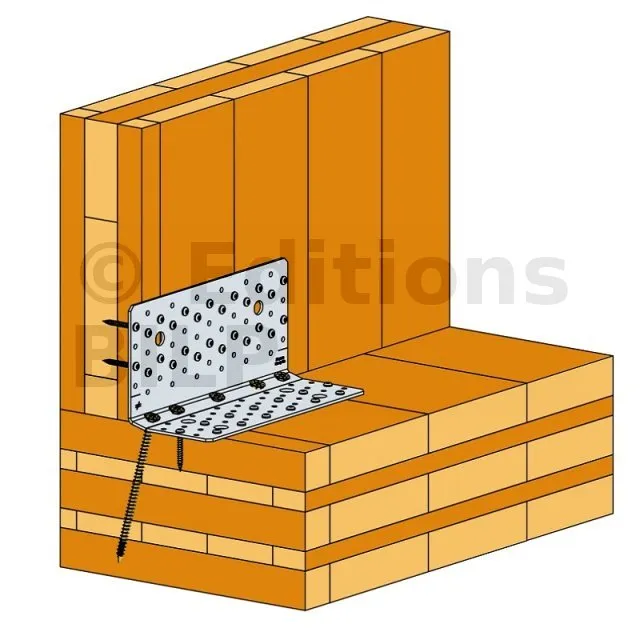

L’équerre AB255HD a été développée pour la construction CLT. Elle est capable de résister aux sollicitations latérales et verticales. De plus, quand elle est installée avec des vis à filetage total, elle est particulièrement résistante au soulèvement, tout en pouvant être dissimulée sous une chape béton.

bientôt DISPO
Expédition estimée dans 10 jours.
13€77
  HT  / Equerre
(16.52 € TTC)

  • Référence
    AB255HD
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Utilisation
    Panneaux massifs / Panneaux lamellés croisés (CLT), ...
  • Perçages Aile A
    56Ø5 - 2Ø14mm
  • Fixation
    Bois et béton
  • Perçages Aile B
    41Ø5 - 5Ø9 et 4Ø14mm
  • Largeur
    255mm
  • Hauteur
    123mm
  • Profondeur
    100mm
  • Epaisseur
    3mm

Caractéristiques

Agréments techniques : ETA-06/0106 ;

Déclarations de performance : FR-DoP-e06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
  • Epaisseur : 3 mm.

Avantages

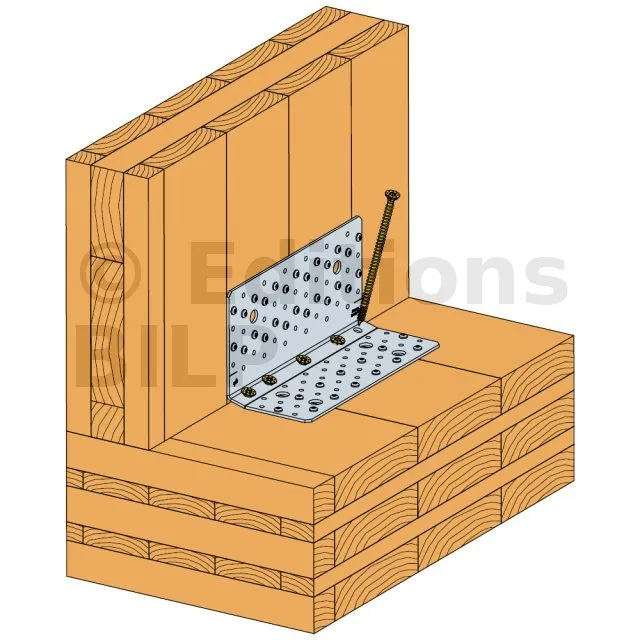

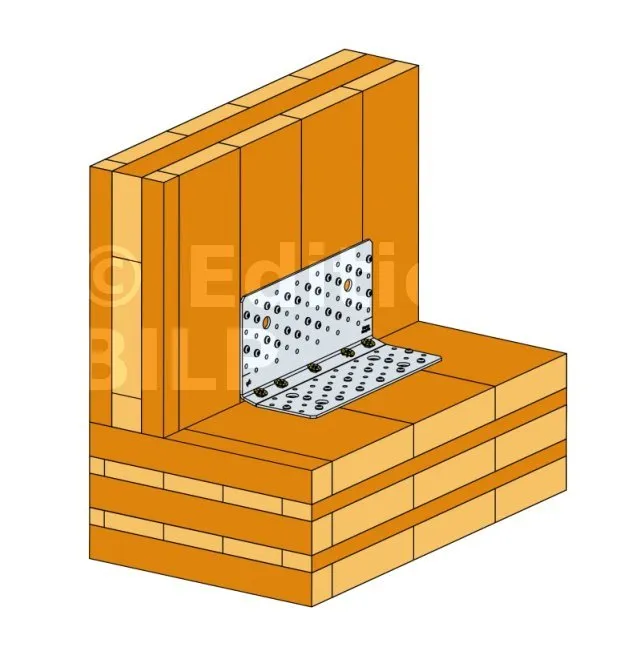

  • Idéale pour une utilisation en bâtiment CLT,
  • Grande polyvalence : peut être fixée sur support bois et support béton,
  • Performances élevées pour des directions d’efforts horizontales (F2/F3) et verticales (F1).

Applications

Support

  • Porteur : CLT, bois massif, bois lamellé-collé, ...
  • Porté : CLT, bois massif, bois lamellé-collé, ...

Domaines d’utilisation

  • Panneaux massifs,
  • Panneaux lamellés croisés (CLT), ...

Données techniques

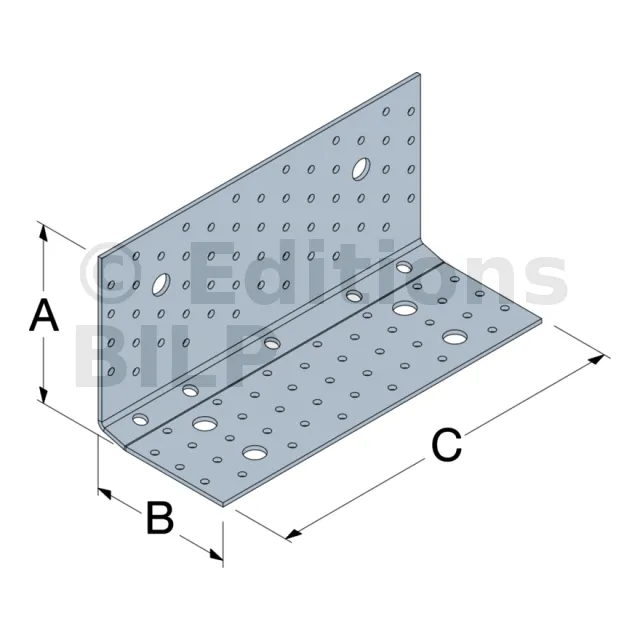

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A (hauteur) B (profondeur) C (largeur) t Ø5 Ø14 Ø5 Ø9 Ø14
AB255HD 123 100 255 3 56 2 41 5 4

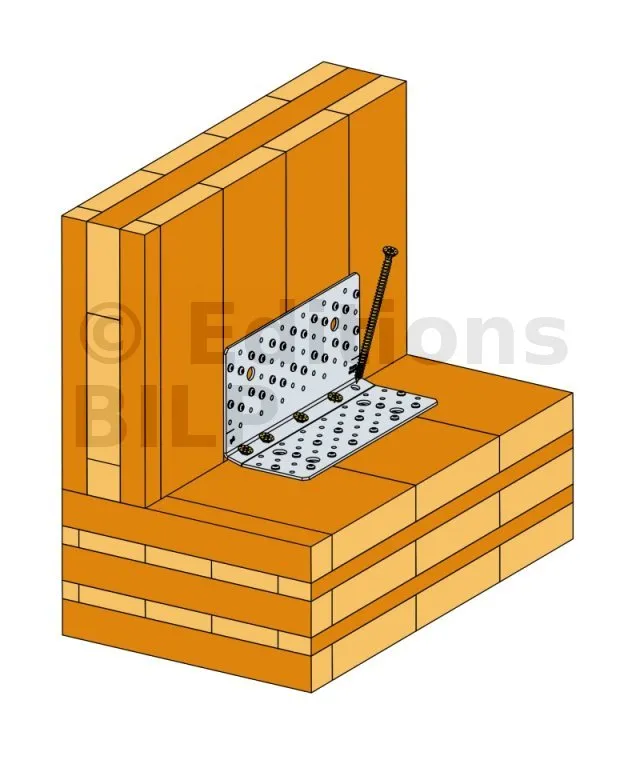

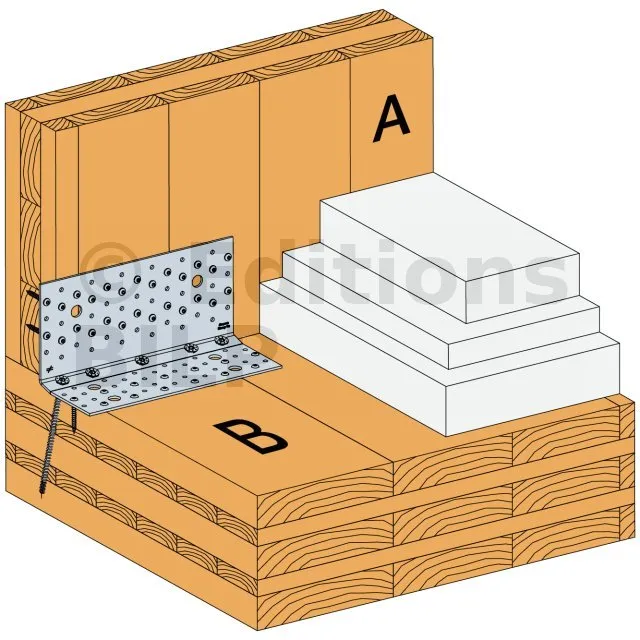

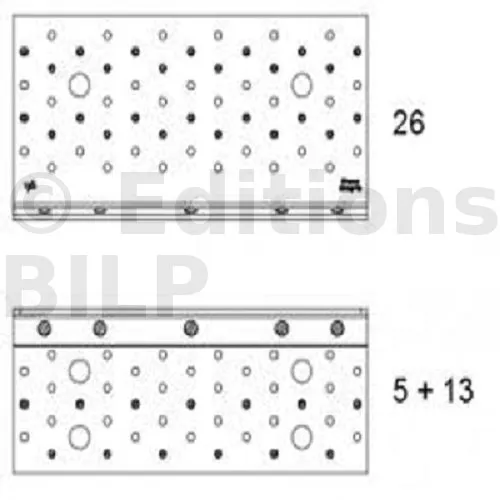

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 1
RéférencesValeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 1
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 5 ESCRFTC8.0x160 13 CNA/CSA (min51.0 ; 56/kmod) min(51.0 ; 56/kmod) min(51.0 ; 56/kmod) 42.9 45.7 46 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min(8.7 ; 9.2/kmod) min(10.9 ; 9.2/kmod) 9.2/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.

Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 1
RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 1
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 26 CNA/CSA 5 ESCRFTC8.0x160 13 CNA/CSA 51 51 51 42.9 45.7 46 15.1 15.1 15.1 8.7 10.2 10.2

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

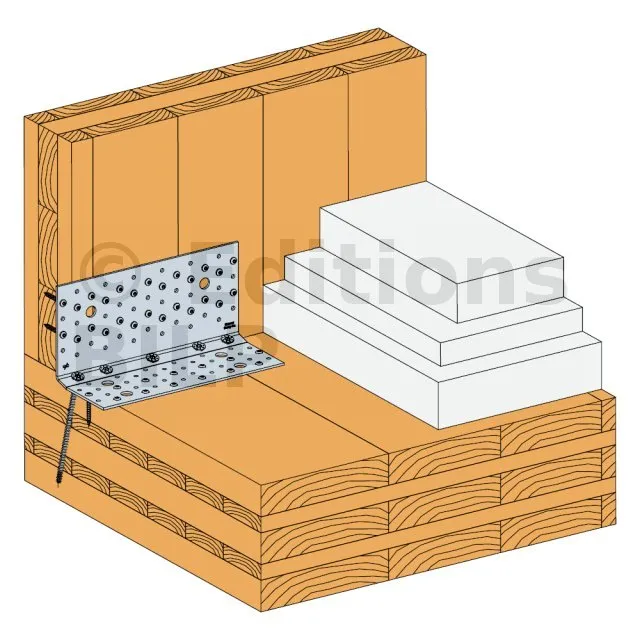

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 2
RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 2
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 30 CNA/CSA 5 ESCRFTC8.0x220 CNA/CSA 13 min(66.4 ; 56/kmod) min(70.8 ; 56/kmod) min(72.4 ; 56/kmod) 46.5 49.7 53.5 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min(13.5 ; 9.2/kmod) min(16.8 ; 9.2/kmod) 9.2/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA
/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

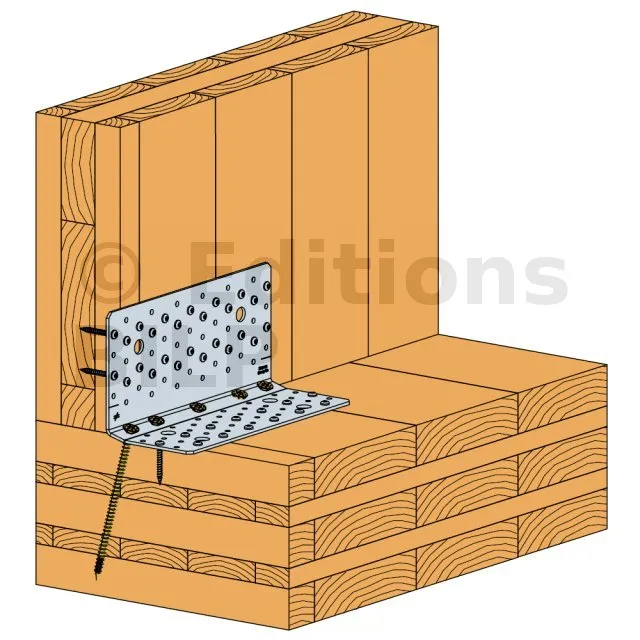

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 2
RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 2
Fixations Valeurs Caractéristiques simplifiées - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50
AB255HD 30 CNA/CSA 5 ESCRFTC8.0x220 13 CNA/CSA 62.2 62.2 62.2 46.5 49.7 53.5 15.1 15.1 15.1 10.2 10.2 10.2

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

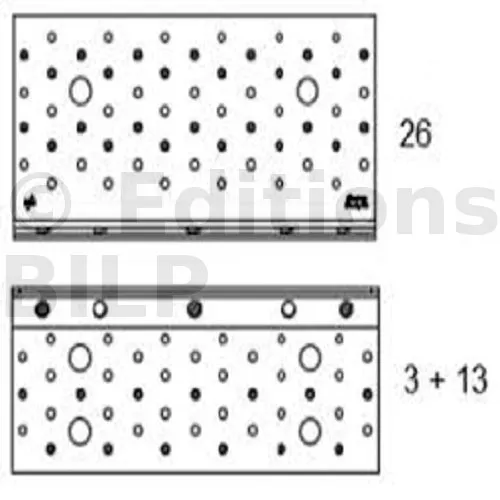

Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Plan de clouage 3
RéférencesValeurs Caractéristiques - Connexion bois sur bois - Plan de clouage 3
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 [CNA5.0x50] CNA4.0x50 CNA4.0x60 [CNA5.0x50]
AB255HD 26 CNA/CSA 3 ESCRFTC8.0x220 13 CNA/CSA min(46.8 ; 56/kmod) min(46.8 ; 56/kmod) min(46.8 ; 56/kmod) 32.4 32.4 43.4 13.9/kmod^0.8 13.9/kmod^0.8 13.9/kmod^0.8 min(8.7 ; 9.2/kmod) min(10.8 ; 9.2/kmod) 9.25/kmod

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSA sur l’aile B.
Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.

Valeurs Caractéristiques simplifiées - Connexion bois sur bois - 1 équerre - Plan de clouage 3
RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Plan de clouage 3
Fixations Valeurs Caractéristiques - Bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k R5.k
Qté Type Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CSA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50 CNA4.0x50 CNA4.0x60 CNA5.0x50
AB255HD 26 CNA/CSA 3 ESCRFTC8.0x220 13 CNA/CSA 46.8 46.8 46.8 32.4 32.4 43.4 15.1 15.1 15.1 8.7 10.2 10.2

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.

Les valeurs caractéristiques données dans le tableau ci-dessus sont valables seulement si l’élément vertical est bloqué en rotation.
Les valeurs de résistance caractéristique R1.k sont valables quel que soit le nombre de fixations CNA/CSAsur l’aile B.

Les valeurs avec une autre longueur de vis ESCRFTC sont disponibles dans notre ETE.
