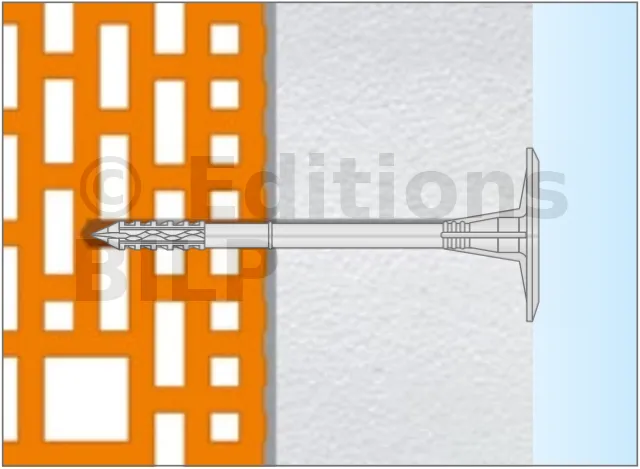

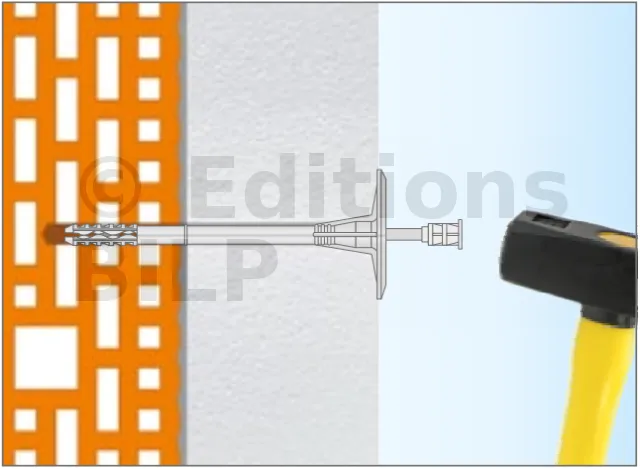

Cheville d’isolation à frapper avec clou métal - faible profondeur d’ancrage

Fixation de l’isolation en polystyrène PSE (polystyrène expansé), PSX (polystyrène extrudé), laine minérale et feutre à lamelles MW.

Propriétés

  • Zone d’expansion courte permettant d’effectuer la pose plus rapidement et avec moins d’effort.
  • S’adapte à tous types de matériaux tout en conservant sa grande résistance.

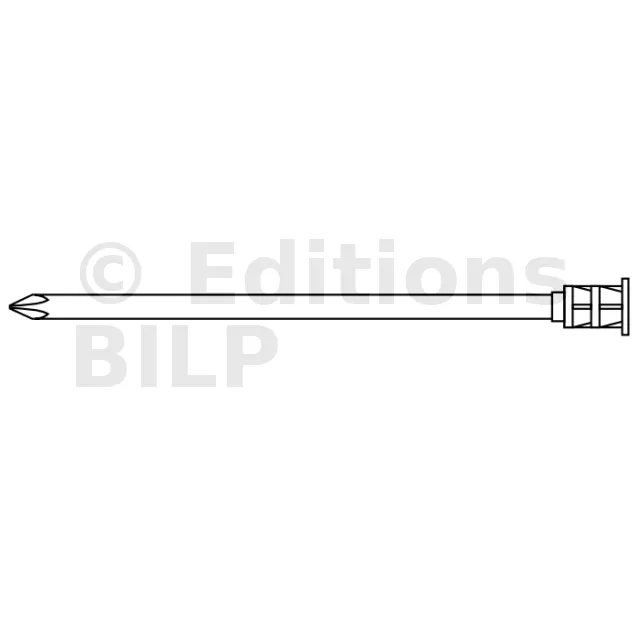

  • L’embout en métal stratifié du clou assure la réduction de la conductivité thermique afin de garantir le transfert de chaleur et de protéger le clou contre la corrosion.
  • Les poches et les saillies sur la collerette d’appui augmentent l’adhérence de la cheville à son support.


Supports adaptées


Béton
Brique céramique pleine
Brique en silice plein
Brique céramique perforée
Béton cellulaire autoclavé
Bloc de béton léger lac

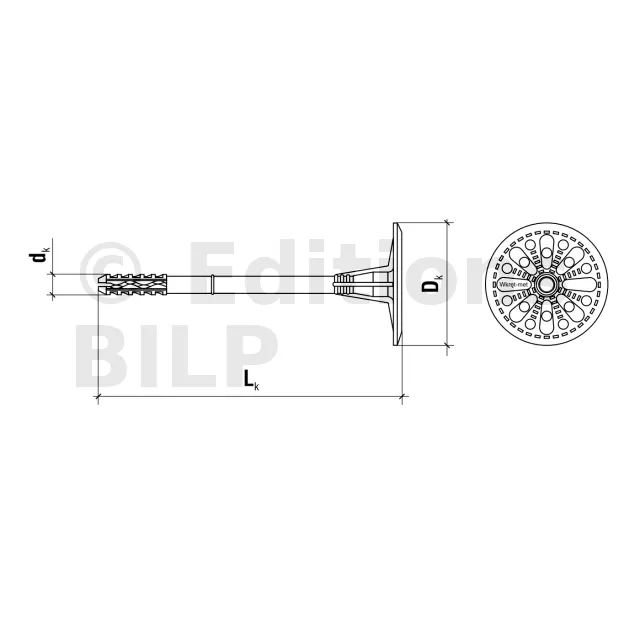

Dimensions

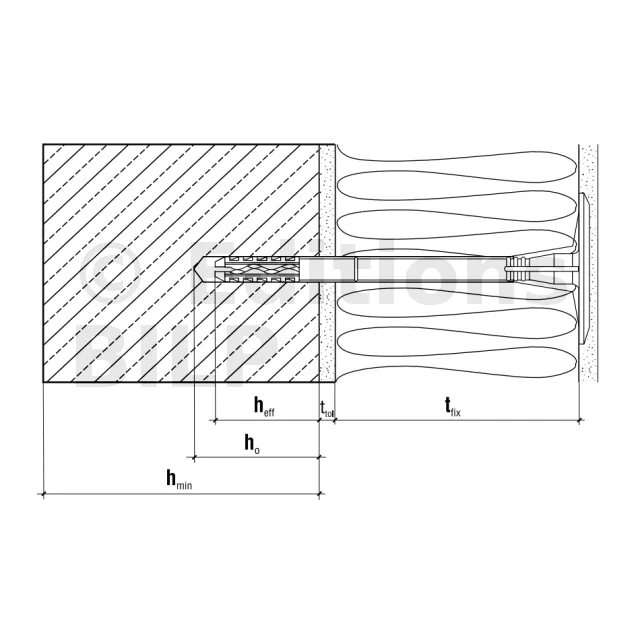

RéférencesDimensions (dk x lk [mm])Epaisseur maximale des pièces à fixer (tfix [mm])
Nouvelle construction (Ttol couche adhésive de 10mm prise en compte) Rénovation (Ttol couche adhésive de 10mm prise en compte + 20mm ancien enduit)
Sans fraisage Avec fraisage Sans fraisage Avec fraisage
LMX08095(200) 8x95 60/20* 80/40* 40/-* 60/20*
LMX08115(200) 8x115 80/40* 100/60* 60/20* 80/40*
LMX08135(200) 8x135 100/60* 120/80* 80/40* 100/60*
LMX08155(200) 8x155 120/80* 140/100* 100/60* 120/80*
LMX08175(200) 8x175 140/100* 160/120* 120/80* 140/100*
LMX08195(200) 8x195 160/120* 180/140* 140/100* 160/120*
LMX10070(200) 10x70 30/10* 50/30* 10/-* 30/10*
LMX10090(200) 10x90 50/30* 70/50* 30/10* 50/30*
LMX10110(200) 10x110 70/50* 90/70* 50/30* 70/50*
LMX10120(200) 10x120 80/60* 100/80* 60/40* 80/60*
LMX10140(200) 10x140 100/80* 120/100* 80/60* 100/80*
LMX10160(200) 10x160 120/100* 140/120* 100/80* 120/100*
LMX10180(200) 10x180 140/120* 160/140* 120/100* 140/120*
LMX10200(200) 10x200 160/140* 180/160* 140/120* 160/140*
LMX10220(100) 10x220 180/160* 200/180* 160/140* 180/160*
LMX10260(100) 10x260 220/200* 240/220* 200/180* 220/200*

* pour la catégorie du substrat E (Béton cellulaire (AAC))

Valeurs caractéristiques selon supports

Catégorie de supportDensité [kg/dm3]Résistance d’arrachement caractéristique LMX-8 [KN]Résistance d’arrachement caractéristique LMX-10 [KN]
A Béton C12/15 ≥ 2.25 0.50 0.75
A Béton C20/25 – C50/60 ≥ 2.30 0.75 0.90
B Brique céramique pleine ≥ 2.00 0.75 0.90
B Brique en silice plein ≥ 2.00 0.75 0.90
C Blocs en silice creux ≥ 1.60 0.75 0.90
C Brique céramique perforée ≥ 1.20 0.60 0.90
C Brique type Porotherm d’épaisseur 25cm ≥ 0.80 0.40 0.50
D Bloc de béton léger ≥ 0.88 0.75 0.90
E Béton cellulaire autoclavé à aération contrôlée AAC2 ≥ 0.35 0.75 0.75
E Béton cellulaire autoclavé à aération AAC7 ≥ 0.65 0.90 0.90

Coefficient partiel de sécurité Ym= 2,0 (en l’absence de régulation)
