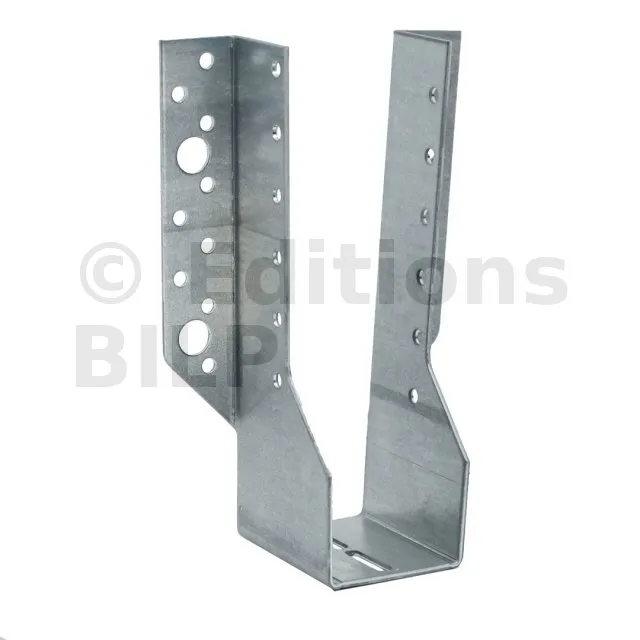

Sabot sécable pour l’extérieur - ZPRO - Réf. DJH92/46Z

bientôt DISPO
Expédition dans moins de 7 jours.
13€29
  HT  / Sabot
(15.95 € TTC)

  • Référence
    DJH92/46Z
  • Conditionnement
    Pièce
  • Fabrication
    Française
  • Marque
    Simpson Strong-Tie
  • Perçages sur porté
    6Ø5mm
  • Perçages sur porteur
    8Ø5 - 2Ø11,5mm
  • Matériau
    Acier galvanisé S250GD + ZPro
  • Hauteur minimale du bois porté
    95mm
  • Hauteur maximale du bois porté
    138mm
  • Largeur minimale du bois porté
    45mm
  • Largeur maximale du bois porté
    160mm
  • Profondeur (C)
    60mm
  • Largeur (D)
    28mm
  • Largeur (A)
    46mm

Caractéristiques

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.

Avantages

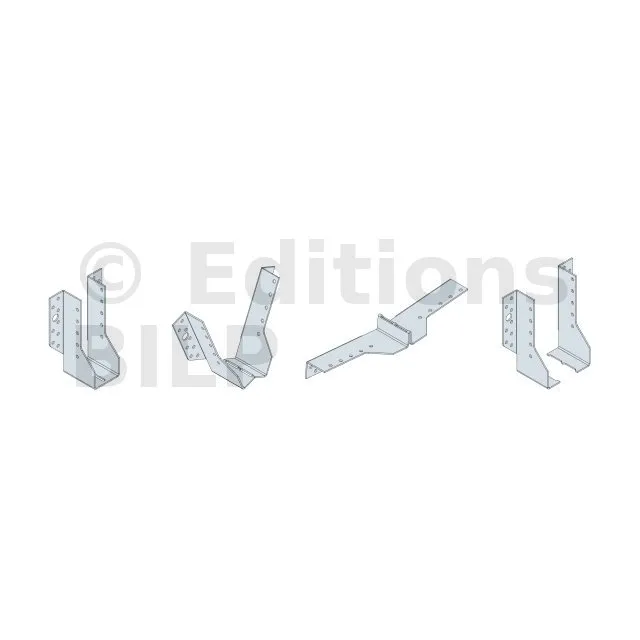

  • Sécable avant la pose pour s’adapter aux largeurs de bois porté entre 45 et 160 mm,
  • Convient pour un usage extérieur : terrasses, aménagements extérieurs, etc.,
  • Configurations multiples rapides à installer avec les vis connecteurs CSA-Z ou SSH, sans pré-perçage.
  • Fabriqué en France.

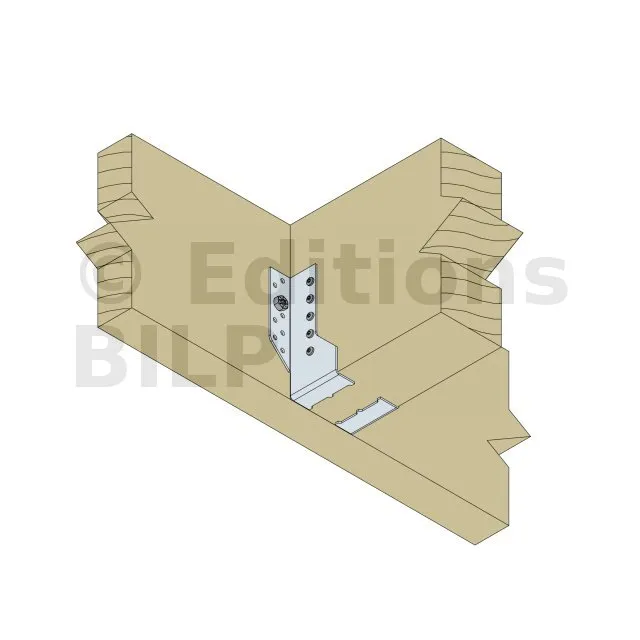

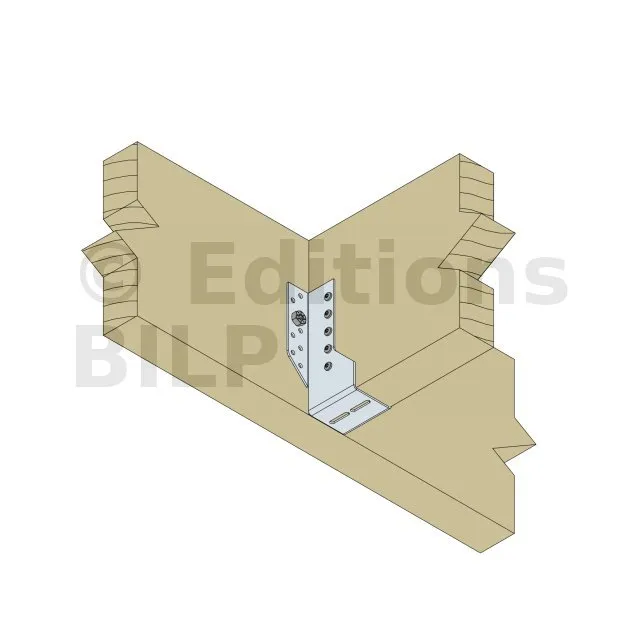

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d’utilisation

Les sabots DJH-Z conviennent pour un usage extérieur.

  • Terrasses,
  • Aménagements extérieurs...

Données techniques

Dimensions

RéférencesDimensions [mm]Dimensions du bois porté [mm]Perçages
A B C D t Largeur Hauteur Porteur Porté
Min. Max. Min. Max. Ø5 Ø11,5 Ø5
DJH92/46Z 46 92 60 28 2 45 160 95 138 8 2 6
DJH137/46Z 46 137 60 28 2 45 160 147 205 16 2 10
DJH167/46Z 46 167 60 28 2 45 160 177 250 18 4 12

Valeurs caractéristiques - solive sur poutre - clouage total


RéférencesValeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z
DJH92/46Z 8 6 11.9 13.5 10.3 11.7 1.8 2 10.1 11.5
DJH137/46Z 16 10 19.9 22.5 18.7 21.2 4.4 5 16.9 19.1
DJH167/46Z 18 12 23.9 27 22.3 25.4 5 5.6 20.3 23

Valeurs caractéristiques - connexion bois sur bois - clouage partiel

RéférencesValeurs Caractéristiques - Bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z
DJH92/46Z 6 3 6 6.8 5.5 6.3 1.5 1.7 5.1 5.7
DJH137/46Z 10 6 11.9 13.5 11.2 12.7 2.9 3.3 10.1 11.5
DJH167/46Z 12 6 11.9 13.5 11.6 13.1 3.4 3.9 10.1 11.5

Valeurs caractéristiques - connexion bois sur bois - avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté Type SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50
DJH92/46Z 2 6 CSA5.0x35Z 5.8 7.9 5.8 7.7 2.5 3.4 5 5
DJH137/46Z 2 10 CSA5.0x35Z 5.8 8 5.8 8 1.2 1.6 5 5
DJH167/46Z 4 12 CSA5.0x35Z 10.2 14.1 10.2 14.1 2 2.7 10 10
