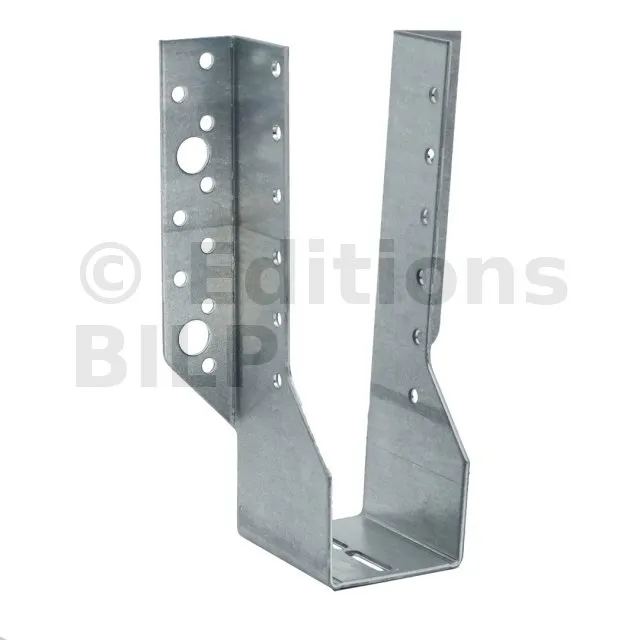

Sabot sécable pour l’extérieur - ZPRO

Le sabot DJH-Z et son revêtement ZPRO, l’alliance parfaite entre durabilité et flexibilité pour vos aménagements extérieurs. Il est sécable avant la pose pour s’adapter aux largeurs de bois porté entre 45 et 160 mm.

bientôt DISPO
Expédition dans moins de 7 jours.
13€29
  HT  / Sabot
(15.95 € TTC)

  • Référence
  • Conditionnement
    Pièce
  • Fabrication
    Française
  • Marque
    Simpson Strong-Tie
  • Perçages sur porté
    6Ø5mm
  • Perçages sur porteur
    8Ø5 - 2Ø11,5mm
  • Matériau
    Acier galvanisé S250GD + ZPro
  • Hauteur minimale du bois porté
    95mm
  • Hauteur maximale du bois porté
    138mm
  • Largeur minimale du bois porté
    45mm
  • Largeur maximale du bois porté
    160mm

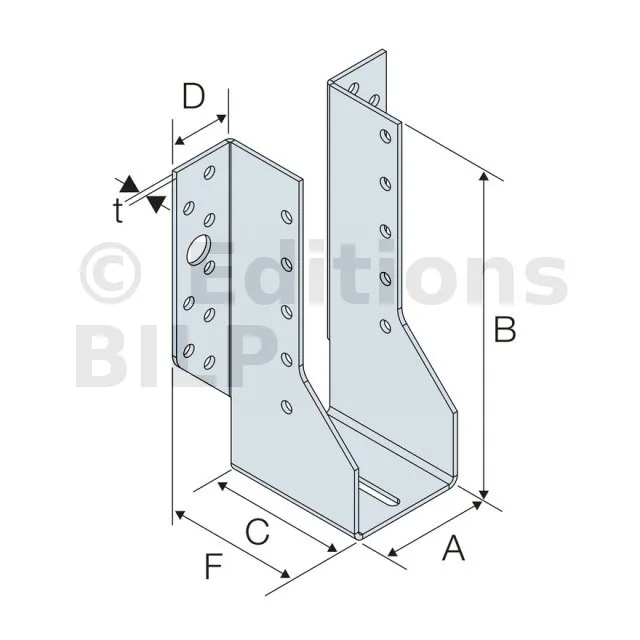

  • Profondeur (C)
    60mm
  • Largeur (D)
    28mm
  • Largeur (A)
    46mm

Matière

  • Acier galvanisé S250GD + ZPro,
  • Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.

Avantages

  • Sécable avant la pose pour s’adapter aux largeurs de bois porté entre 45 et 160 mm,
  • Convient pour un usage extérieur : terrasses, aménagements extérieurs, etc.,
  • Configurations multiples rapides à installer avec les vis connecteurs CSA-Z ou SSH, sans pré-perçage.
  • Fabriqué en France.

Application



Support

  • Porteur : bois massif, bois composite, bois lamellé-collé...
  • Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d’utilisation
Les sabots DJH-Z conviennent pour un usage extérieur.

  • Terrasses,
  • Aménagements extérieurs...

Données techniques

Dimensions

RéférencesDimensions [mm]Dimensions du bois porté [mm]Perçages
A B C D t Largeur Hauteur Porteur Porté
Min. Max. Min. Max. Ø5 Ø11,5 Ø5
DJH92/46Z 46 92 60 28 2 45 160 95 138 8 2 6
DJH137/46Z 46 137 60 28 2 45 160 147 205 16 2 10
DJH167/46Z 46 167 60 28 2 45 160 177 250 18 4 12

Valeurs caractéristiques - solive sur poutre - clouage total


RéférencesValeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z
DJH92/46Z 8 6 11.9 13.5 10.3 11.7 1.8 2 10.1 11.5
DJH137/46Z 16 10 19.9 22.5 18.7 21.2 4.4 5 16.9 19.1
DJH167/46Z 18 12 23.9 27 22.3 25.4 5 5.6 20.3 23

Valeurs caractéristiques - connexion bois sur bois - clouage partiel

RéférencesValeurs Caractéristiques - Bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z CSA5.0x35Z CSA5.0x40Z
DJH92/46Z 6 3 6 6.8 5.5 6.3 1.5 1.7 5.1 5.7
DJH137/46Z 10 6 11.9 13.5 11.2 12.7 2.9 3.3 10.1 11.5
DJH167/46Z 12 6 11.9 13.5 11.6 13.1 3.4 3.9 10.1 11.5

Valeurs caractéristiques - connexion bois sur bois - avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois - avec vis connecteur SSH
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k R3,k R4,k
Qté Qté Type SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50 SSH10.0x40 SSH10.0x50
DJH92/46Z 2 6 CSA5.0x35Z 5.8 7.9 5.8 7.7 2.5 3.4 5 5
DJH137/46Z 2 10 CSA5.0x35Z 5.8 8 5.8 8 1.2 1.6 5 5
DJH167/46Z 4 12 CSA5.0x35Z 10.2 14.1 10.2 14.1 2 2.7 10 10

Le revêtement ZPRO

Un revêtement résistant et hautement intelligent.

L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.

En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.


Tests de performance du revêtement ZPRO
Tests de performance du revêtement ZPRO

Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.

Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.

Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
