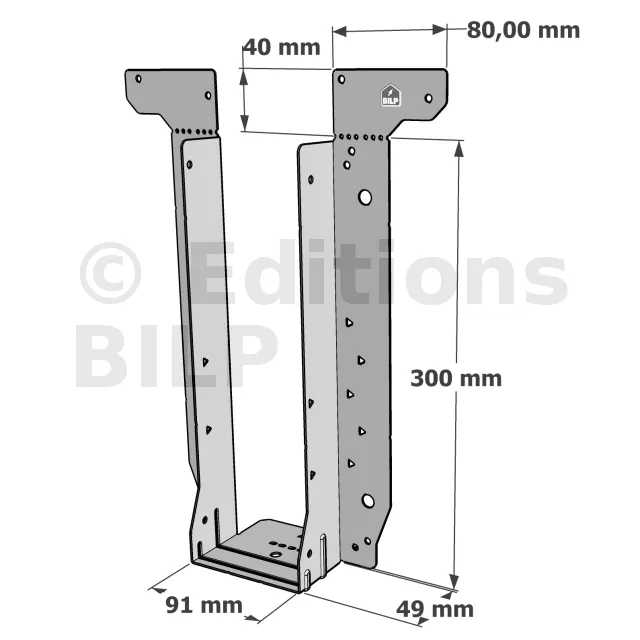

Etrier pour poutres en I - Réf. EWH300/91

EN STOCK
Expédition immédiate disponible pour 43 unité(s).
5€90
  HT  / sabot
(7.08 € TTC)
    • 300mm
    • 91mm
    • 0,9mm
    • Brides supérieures ou brides latérales
  • Autres choix

  • Référence
    EWH300/91
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    49mm
  • Largeur (D)
    80mm
  • Hauteur (E)
    40mm
  • Perçages Aile C
    4Ø5mm - perçages triangulaires : 4
  • Perçages Aile E
    4Ø5mm
  • Perçages Aile B
    8Ø5mm - 4Ø10mm - perçages triangulaires : 10

Etrier pour poutres en I (EWH)

Universel et facile à installer, l’étrier EWH a été conçu pour répondre à de multiples options d’installation.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur 0,9 mm (hauteur ≤300mm) ou 1.2mm (hauteur >300mm).

Avantages

  • Deux options d’installation : brides supérieures ou brides latérales,
  • Étrier fourni avec ses brides supérieures droites, pliables sur chantier afin de s’adapter à toutes les hauteurs de solives,
  • Les brides supérieures peuvent être cassées afin de permettre une fixation uniquement en brides latérales,
  • Perçages triangulaires optionnels utilisables pour des performances plus élevées,
  • Languette au niveau de l’assise de l’étrier pour faciliter l’installation,
  • Cette languette peut être pliée vers le haut pour les cas où le bas de solive n’est pas aligné sur le support.

Support

  • Porteur : bois massif, poutre en I, poutre métallique ajourée, panneau isolé structurel...
  • Porté : bois massif, poutre en I, poutre métallique ajourée

Données techniques

Dimensions

RéférencesDimensions [mm]Perçages
A B C D E t Aile B Aile C Aile E
Ø5 Ø10 Triangulaires Ø5 Triangulaires Ø5
EWH200/47 47 200 49 80 40 0.9 8 4 6 4 4 4
EWH200/61 61 49 80 40 0.9 8 4 6 4 4 4
EWH200/91 91 49 80 40 0.9 8 4 6 4 4 4
EWH219/47 47 219 49 80 40 0.9 8 4 8 4 4 4
EWH219/61 61 49 80 40 0.9 8 4 8 4 4 4
EWH219/72 72 49 80 40 0.9 8 4 8 4 4 4
EWH219/91 91 49 80 40 0.9 8 4 8 4 4 4
EWH240/47 47 240 49 80 40 0.9 8 4 10 4 4 4
EWH240/50 50 49 80 40 0.9 8 4 10 4 4 4
EWH240/56 56 49 80 40 0.9 8 4 10 4 4 4
EWH240/61 61 49 80 40 0.9 8 4 10 4 4 4
EWH240/66 66 49 80 40 0.9 8 4 10 4 4 4
EWH240/72 72 49 80 40 0.9 8 4 10 4 4 4
EWH240/91 91 49 80 40 0.9 8 4 10 4 4 4
EWH240/99 99 49 80 40 0.9 8 4 10 4 4 4
EWH245/99 99 245 49 80 40 0.9 8 4 10 4 4 4
EWH295/99 99 295 49 80 40 0.9 8 4 10 4 4 4
EWH300/47 47 300 49 80 40 0.9 8 4 10 4 4 4
EWH300/50 50 49 80 40 0.9 8 4 10 4 4 4
EWH300/56 56 49 80 40 0.9 8 4 10 4 4 4
EWH300/61 61 49 80 40 0.9 8 4 10 4 4 4
EWH300/66 66 49 80 40 0.9 8 4 10 4 4 4
EWH300/72 72 49 80 40 0.9 8 4 10 4 4 4
EWH300/91 91 49 80 40 0.9 8 4 10 4 4 4
EWH300/99 99 49 80 40 0.9 8 4 10 4 4 4
EWH350/72 72 49 80 40 1.2 8 4 10 4 4 4
EWH350/99 99 49 80 40 1.2 8 4 10 4 4 4
EWH360/47 47 360 49 80 40 1.2 8 4 10 4 4 4
EWH360/61 61 49 80 40 1.2 8 4 10 4 4 4
EWH360/66 66 49 80 40 1.2 8 4 10 4 4 4
EWH360/91 91 49 80 40 1.2 8 4 10 4 4 4
EWH400/61 61 400 49 80 40 1.2 8 4 10 4 4 4
EWH400/91 91 49 80 40 1.2 8 4 10 4 4 4
EWH400/99 99 49 80 40 1.2 8 4 10 4 4 4

Valeurs caractéristiques - support poutre en I
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires Poutre en I LVL 39 mm Poutre en I massive 45 mm Poutre en I LVL avec renforts d’âme Poutre en I massive avec renforts d’âme Poutre en I LVL 39 mm Poutre en I bois massif 45 mm LVL, lamellé-collé, bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF) 8 - 4 4 - 13 12.1 - - 2.5 - 3.5
EWH (TF + 6 TRI) 8 6 4 4 - - - 18.3 18.2 2.5 - 3.5
EWH (TF + 8 TRI) 8 8 4 4 - - - 19.9 19.6 2.5 - 3.5
EWH (TF + 10 TRI) 8 10 4 4 - - - 20.3 20.6 2.5 - 3.5
EWH (FF) 8 - - 4 - 9.2 8 - - 2.5 - 3.5
EWH (FF + 6 TRI) 8 6 - 4 - - - 15.5 16.3 2.5 - 3.5
EWH (FF + 8 TRI) 8 8 - 4 - - - 16.9 16.6 2.5 - 3.5
EWH (FF + 10 TRI) 8 10 - 4 - - - 17.6 17.7 2.5 - 3.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • Pour une hauteur d’EWH > 300 mm, il est nécessaire d’installer un bloc de renfort sur la face avant de la poutre en I porteuse pour que les valeurs publiées s’appliquent. L’installation du bloc de renfort doit être conforme aux spécifications des fabricants de poutres en I.

Valeurs caractéristiques - Support poutre métallique ajourée
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires Ame métallique Ame métallique avec renfort Ame métallique LVL, lamellé-collé, bois massif
CNA4.0x35 CSA5.0x50 CNA4.0x35 CSA5.0x50 CNA4.0x35 CSA5.0x50
EWH (TF) 8 - 4 4 - 13 16.4 - - 3.5 3.5
EWH (TF + 6 TRI) 8 6 4 4 - - - 17.1 17.4 3.5 3.5
EWH (TF + 8 TRI) 8 8 4 4 - - - 18 18.3 3.5 3.5
EWH (TF + 10 TRI) 8 10 4 4 - - - 18.6 18.9 3.5 3.5
EWH (FF) 8 - - 4 - 9.9 13.7 - - 3.5 3.5
EWH (FF + 6 TRI) 8 6 - 4 - - - 15.5 16.6 3.5 3.5
EWH (FF + 8 TRI) 8 8 - 4 - - - 17.3 18.4 3.5 3.5
EWH (FF + 10 TRI) 8 10 - 4 - - - 19.1 20.2 3.5 3.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • L’installation optimisée nécessite de fixer un bloc de renfort en contreplaqué de 18 mm sur la face de la poutre métallique ajourée. Ce bloc doit avoir une largeur minimum de 400 mm et une hauteur correspondant à celle de la poutre métallique. Il est installé avec 8 vis ESCR8.0x80mm, positionnées conformément à l’illustration dans la section "Notes d’installation".

Valeurs caractéristiques - Support bois massif
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires LVL Lamellé-collé C24, bois scié Poutre en I LVL 39 mm Poutre en I bois massif 45 mm Ame métallique LVL, lamellé-collé, bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF) 8 - 4 4 - 15.5 12.9 12.8 2.5 3.5 3.5 3.5
EWH (TF + 6 TRI) 8 6 4 4 - 18.8 18.5 17.6 2.5 3.5 3.5 3.5
EWH (TF + 8 TRI) 8 8 4 4 - 19 19 18.5 2.5 3.5 3.5 3.5
EWH (TF + 10 TRI) 8 10 4 4 - 20.4 19.4 19.1 2.5 3.5 3.5 3.5
EWH (FF) 8 - - 4 - 11.1 9 6.6 2.5 3.5 3.5 3.5
EWH (FF + 6 TRI) 8 6 - 4 - 18.7 16.3 13.4 2.5 3.5 3.5 3.5
EWH (FF + 8 TRI) 8 8 - 4 - 20.4 17.9 15.2 2.5 3.5 3.5 3.5
EWH (FF + 10 TRI) 8 10 - 4 - 21.3 18.6 17.1 2.5 3.5 3.5 3.5
  • TF = fixation au niveau des brides supérieures
  • FF = fixation sur la face du porteur
  • +6 TRI = Nombre de pointes additionnelles (6 dans cet exemple) installées dans les perçages triangulaires
  • Le bois massif fait référence au LVL, au bois lamellé-collé ou au bois massif scié.

Haute performance au soulèvement
RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Dessus (Aile E) Poutre (Aile C) R2,k
Ø5 Perçages triangulaires Ø5 Ø5 Perçages triangulaires Poutre en I avec renforts d’âme Ame métallique LVL, lamellé-collé, bois massif
CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH 4 6, 8 or 10 0, 4 4 4 8 8 8
  • Remplir tous les perçages ronds et triangulaires avec la fixation appropriée.
  • Si la poutre portée est une poutre en I, alors des renforts d’âme sont nécessaires. Leur dimension et les exigences d’installation doivent être conformes aux spécifications du fabricant de poutres en I.
  • La dernière ligne du tableau, EWH, correspond au cas d’installation d’une poutre en I portée avec renfort d’âme dans l’étrier EWH.

Valeurs caractéristiques - Fixation avec le vis SSH

RéférencesPerçagesValeurs Caractéristiques [kN]
Aile B Aile C R1,k R2,k
Ø10 Ø5 Triangulaires C24, bois scié LVL, lamellé-collé, bois massif
SSH8.0x40 SSH8.0x40
EWH 4 4 4 8.8 3.5

Valeurs caractéristiques - support rigide

RéférencesFixationsValeurs Caractéristiques [kN]
Face (Aile B) Poutre (Aile C) R1,k R2,k
Ø5 Perçages triangulaires Ø8 Ø5 Perçages triangulaires Béton C20/25 Poutre en I LVL 36 mm Poutre en I LVL 39 mm Poutre en I bois massif 45 mm LVL, lamellé-collé, bois massif Ame métallique
LMAS + scellement chimique, WA, FM-753 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH - - 4 4 - 21,3 (*) 2.3 2.5 3.5 3.5 3.5

(*) Cette valeur est la valeur caractéristique maximale pour l’étrier.

Les capacités des ancrages (type de support, distances aux bords etc ..) doivent être vérifiées séparément.

Le bois massif doit être de classe C24 minimum.
