Étriers à pente et orientation réglables

EN STOCK
Expédition immédiate disponible pour 9 unité(s).
10€32
  HT  / Etrier
(12.38 € TTC)

  • Référence
  • Epaisseur
    1,2mm
  • Conditionnement
    1 pièce
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346 ou G90 suivant ASTM A653.
  • Marque
    SIMPSON Strong-Tie
  • Hauteur minimale du bois porté
    200mm
  • Hauteur maximale du bois porté
    240mm
  • Largeur bois portés
    38mm
  • Perçages sur porteur Ø4x6
    10
  • Perçages sur porté Ø4x6
    5
  • Profondeur
    90mm
  • Largeur (D)
    44mm

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Étriers à pente et orientation réglables

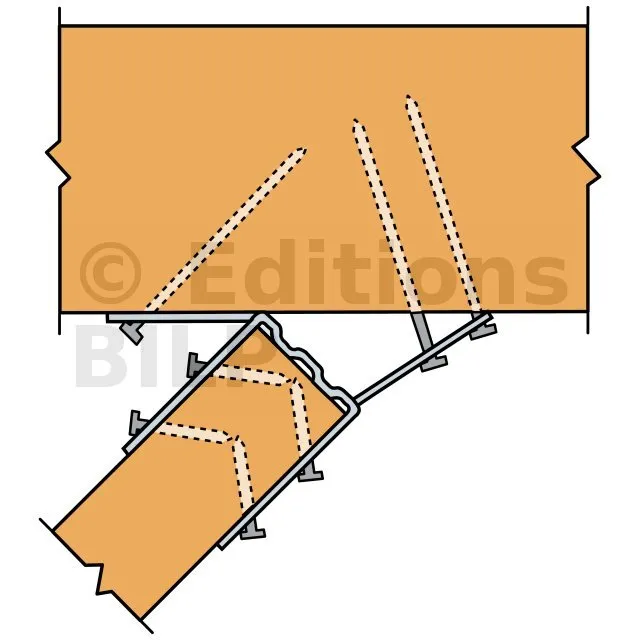

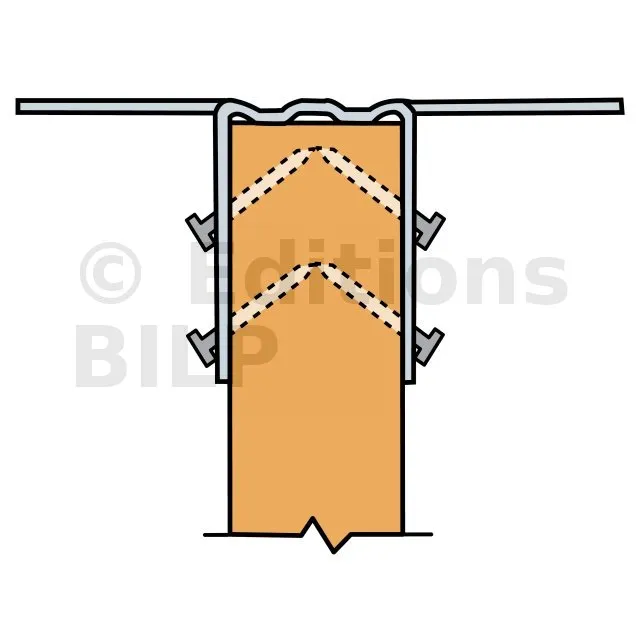

L’étrier à pente et orientation réglable LSSU est un étrier innovant qui permet de régler sur chantier l‘angle et la pente nécessaires pour sa mise en oeuvre jusqu‘à 45° dans les 4 directions.

Caractéristiques :

Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur : de 1,2 mm à 2 mm selon les modèles.

Données techniques

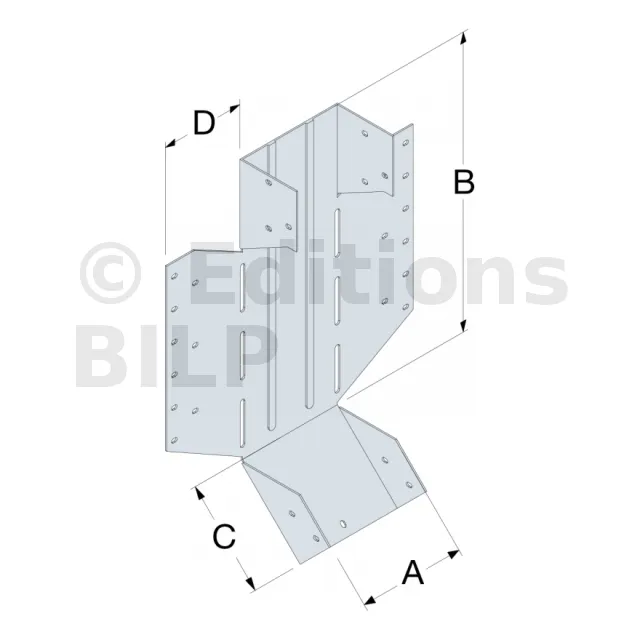

Dimensions


RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D t Ø4x6 Ø4x6
LSSU181/38 38 181 89 44 1.2 10 5
LSSU216/38 38 216 89 44 1.2 10 7
LSSU216/45 45 216 89 44 1.2 10 7
LSSU216/60 60 216 89 50 1.2 10 7
LSSU275/66 66 275 90 58 1.5 18 11
LSSU275/71 71 275 90 65 1.5 18 11
LSSU216/78 78 216 89 75 1.6 18 12
LSSU216/90 90 216 89 69 1.6 18 12

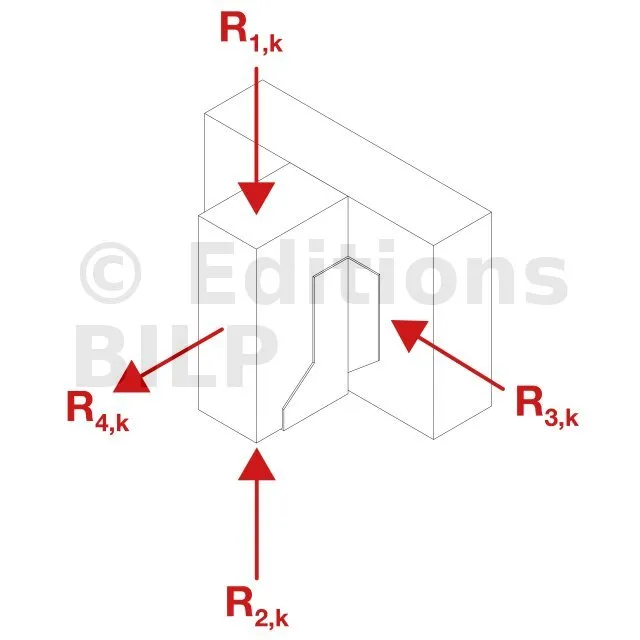

Valeurs caractéristiques - Bois sur Bois - Pente uniquement


RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1.k R2.k
Min. Max. Min. Max. Quantité Type Quantité Type Poutre I à membrures LVL Bois porté C24 Poutre I à membrures LVL Bois porté C24
LSSU181/38 36 38 241 241 10 3.75 x 75 5 3.75 x 30 5.1 7.3 2.4 2.4
LSSU216/38 36 38 302 302 10 3.75 x 75 7 3.75 x 30 5.1 7.3 2.4 2.4
LSSU216/45 43 45 241 356 10 3.75 x 75 7 3.75 x 30 5.1 9.9 2.4 4
LSSU216/60 56 58 241 356 10 3.75 x 75 7 3.75 x 30 9.1 9.9 2.4 4
LSSU275/66 61 63 300 450 18 3.75 x 75 11 3.75 x 30 - 10.6 - 5.7
LSSU275/71 68 70 300 450 18 3.75 x 75 11 3.75 x 30 9.1 10.6 2.4 5.7
LSSU216/78 - 2x38 241 - 18 4.0 x 100 12 3.75 x 30 9.1 - 2.4 -
LSSU216/90 87 89 241 356 18 4.0 x 100 12 3.75 x 30 11.2 12.4 3 2.3

Valeurs caractéristiques - Bois sur Bois - Angle ou Angle et pente


RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1.k R2.k
Min. Max. Min. Max. Quantité Type Quantité Type Poutre I à membrures LVL Bois porté C24 Poutre I à membrures LVL Bois porté C24
LSSU181/38 36 38 241 241 9 3.75 x 75 5 3.75 x 30 3.4 3.2 1.5 1.5
LSSU216/38 36 38 302 302 9 3.75 x 75 7 3.75 x 30 3.4 3.2 1.5 1.5
LSSU216/45 43 45 241 356 9 3.75 x 75 7 3.75 x 30 3.4 8.1 1.5 4
LSSU216/60 56 58 241 356 9 3.75 x 75 7 3.75 x 30 6.8 8.1 6.6 4
LSSU275/66 61 63 300 450 15 3.75 x 75 11 3.75 x 30 - 10.8 - 5.7
LSSU275/71 68 70 300 450 15 3.75 x 75 11 3.75 x 30 6.8 10.8 2.4 5.7
LSSU216/78 - 2x38 241 - 14 4.0 x 100 12 3.75 x 30 6.8 - 2.4 -
LSSU216/90 87 89 241 356 14 4.0 x 100 12 3.75 x 30 7.2 7.1 3 2.3

Avantages :

L’étrier à pente et orientation réglable LSSU représente une innovation majeure dans le domaine de la construction, offrant plusieurs avantages clés :

  • Pente et angle réglable sur chantier : L’un des principaux atouts de l’étrier LSSU est sa capacité à s’ajuster en pente et en angle directement sur le chantier. Cette flexibilité permet de s’adapter aux conditions spécifiques de chaque projet, assurant une installation précise et efficace.
  • Mise en oeuvre dans les 4 dimensions : Grâce à sa conception unique, l’étrier LSSU peut être mis en oeuvre dans les quatre dimensions, offrant une adaptabilité sans précédent. Que ce soit pour des ajustements horizontaux, verticaux, ou angulaires, cet étrier garantit une solution sur mesure pour chaque configuration de structure bois.
  • Trous oblongs permettant le clouage en biais si nécessaire : Les trous oblongs de l’étrier LSSU permettent un clouage en biais, ajoutant une couche supplémentaire de flexibilité lors de l’installation. Cette caractéristique est particulièrement utile pour les projets nécessitant des fixations robustes sous différents angles.

Applications :

Support :

  • Porteur : L’étrier LSSU est compatible avec une variété de matériaux de support, y compris le bois massif, le bois composite et le bois lamellé-collé. Cette compatibilité assure une intégration harmonieuse dans divers types de structures bois.
  • Porté :
  • Poutres en I (avec renforts d’âme) : L’étrier LSSU supporte efficacement les poutres en I, même lorsqu’elles sont renforcées, garantissant une stabilité accrue.
  • Poutres massives et bois composites : Il offre également un soutien fiable pour les poutres massives et les bois composites, répondant aux exigences des projets modernes de construction en bois.

Domaines d’utilisation :

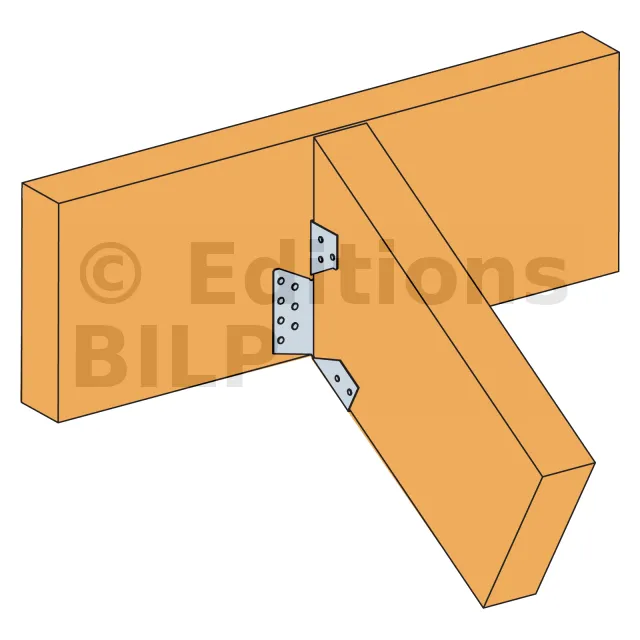

  • Fixation de chevrons : Assurant une stabilité et une robustesse optimales, l’étrier LSSU est idéal pour la fixation de chevrons dans les structures bois.
  • Arbalétriers : Utilisé pour les arbalétriers, il offre une solution fiable pour soutenir les toitures et les structures de grande envergure.
  • Chevêtres : Sa capacité d’adaptation permet une installation facile et sécurisée des chevêtres, assurant la solidité des ouvertures dans les charpentes.
