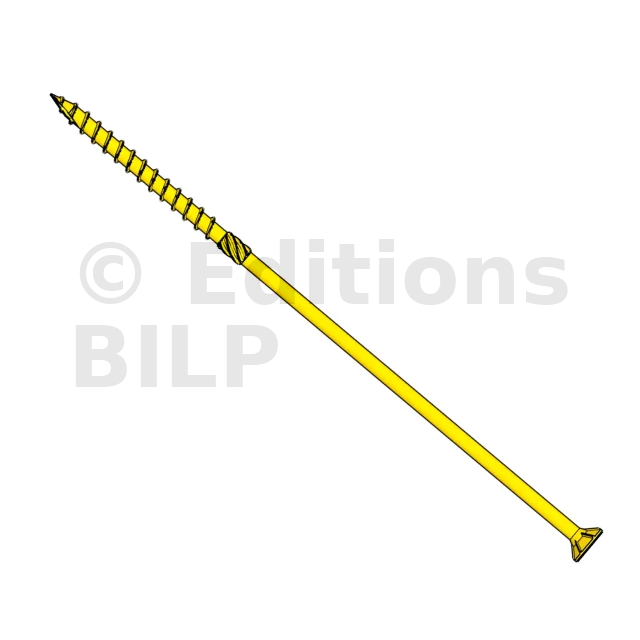

Vis à bois structurelle - tête fraisée - filetage partiel - SWC8.0X260 - Réf. 75361
-
Référence75361
-
Fabricationfrançaise
-
EmpreinteT-40
-
Diamètre de la tête14.6mm
-
Epaisseur maximale de la pièce bois à fixer (tfix)180mm
Vis à bois structurelle tête fraisée - SWC
La vis à bois à filetage partiel et tête fraisée SWC de la gamme Solid-Drive™ est une vis structurelle disponible dans plusieurs dimensions et qui a été développée pour les constructions en CLT et en lamellé collé, ainsi que pour les structures en bois en intérieur.
Avantages
- Tête fraisée avec des rainures sous tête pour une finition sans éclat,
- Tête à empreinte étoile profonde améliorant le guidage de la vis et la durée de vie des embouts,
- Pointe anti-fendage type 17 pour une meilleure amorce du vissage,
- Alésoir réduisant les frottements à l’insertion,
- Filet asymétrique à grand pas et cranté pour une meilleure résistance à l’arrachement,
- Pré perçage non nécessaire.
- Filet secondaire anti-fendage : amorce parfaite même dans les bois durs,
- 1 embout de vissage Torx livré dans chaque boîte.
Matière
- Acier electrozingué jaune 5 µm,
- Finition bichromatée suivant NF EN ISO 2081.
Application
- Liaison entre murs CLT, plancher CLT sur mur CLT, panneau CLT sur poutre,
- Panneau sur mur, assemblage mi-bois, ossature bois.
Données techniques
Dimensions
![](sites/boutique.bilp.fr/local/cache-vignettes/L362xH362/swc-installation-redim_43976-93529.jpg?1707834981)
![](sites/boutique.bilp.fr/local/cache-vignettes/L362xH362/swc-dim-image-jpg_43977-75857.jpg?1707834981)
Références | Dimensions [mm] | |||||||
---|---|---|---|---|---|---|---|---|
d | l | tfix | dh | d1 | lg | Embout | ||
SWC6.0X200 | 75346 | 6 | 200 | 130 | 11.8 | 3.8 | 70 | T-30 |
SWC8.0X80 | 75352 | 8 | 80 | 30 | 14.6 | 5.3 | 50 | T-40 |
SWC8.0X100 | 75353 | 8 | 100 | 50 | 14.6 | 5.3 | 50 | T-40 |
SWC8.0X120 | 75354 | 8 | 120 | 40 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X140 | 75355 | 8 | 140 | 60 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X160 | 75356 | 8 | 160 | 80 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X180 | 75357 | 8 | 180 | 100 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X200 | 75358 | 8 | 200 | 120 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X220 | 75359 | 8 | 220 | 140 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X240 | 75360 | 8 | 240 | 160 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X260 | 75361 | 8 | 260 | 180 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X280 | 75362 | 8 | 280 | 200 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X300 | 75363 | 8 | 300 | 220 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X320 | 75364 | 8 | 320 | 240 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X340 | 75365 | 8 | 340 | 260 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X360 | 75366 | 8 | 360 | 280 | 14.6 | 5.3 | 80 | T-40 |
SWC8.0X400 | 75368 | 8 | 400 | 320 | 14.6 | 5.3 | 80 | T-40 |
SWC10.0X120 | 76917 | 10 | 120 | 70 | 17.8 | 6.3 | 50 | T-40 |
SWC10.0X140 | 76918 | 10 | 140 | 60 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X160 | 75369 | 10 | 160 | 80 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X180 | 75370 | 10 | 180 | 100 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X200 | 75371 | 10 | 200 | 120 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X240 | 75373 | 10 | 240 | 160 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X260 | 75374 | 10 | 260 | 180 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X280 | 75375 | 10 | 280 | 200 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X300 | 75376 | 10 | 300 | 220 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X320 | 75377 | 10 | 320 | 240 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X340 | 75378 | 10 | 340 | 260 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X360 | 75379 | 10 | 360 | 280 | 17.8 | 6.3 | 80 | T-40 |
SWC10.0X400 | 75381 | 10 | 400 | 320 | 17.8 | 6.3 | 80 | T-40 |
Propriétés caractéristiques
Références | Propriétés caractéristiques | |||||
---|---|---|---|---|---|---|
Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | Résistance caractéristique à la torsion - ftor,k [ftor.k] [Nm] | Ratio de torsion | |
SWC6.0X200 | 10.5 | 13 | 11.9 | 12.3 | 11 | ≥ 1,5 |
SWC8.0X80 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X100 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X120 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X140 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X160 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X180 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X200 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X220 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X240 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X260 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X280 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X300 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X320 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X340 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X360 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC8.0X400 | 25.9 | 12.6 | 12.5 | 23.7 | 27.4 | ≥ 1,5 |
SWC10.0X120 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X140 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X160 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X180 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X200 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X240 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X260 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X280 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X300 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X320 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X340 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X360 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
SWC10.0X400 | 43.7 | 12.2 | 11.2 | 33.8 | 48.9 | ≥ 1,5 |
