Pieds de poteau à sceller simple platine - Réf. PPSP130_16
-
RéférencePPSP130_16
-
Fabricationfrançaise
-
MatériauAcier S235JR suivant NF EN 10025, finition galvanisation à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-tie
-
Epaisseur4mm
-
Conditionnement16 pièces
-
Perçages platine haute4Ø12
-
Largeur (B)70mm
-
Hauteur (F)200mm
-
Diamètre (G)20mm
Pieds de poteau à sceller simple platine
Les pieds de poteau PPSP simple platine à sceller sont utilisés pour ancrer et protéger un poteau de l’humidité et du pourrissement.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- S235JR suivant NF EN 10025.
- Épaisseur : 4 mm.
- Finition galvanisation à chaud suivant NF EN ISO 1461.
Applications
Support :
- Porteur : béton,
- Porté : Bois massif, bois composite, lamellé-collé.
Domaines d’utilisation :
- Poteau de auvent.
- Poteau de pergola.
- Poteau de véranda.
Dimensions et perçages
| Références | Dimensions [mm] | Perçages platine haute | |||||
|---|---|---|---|---|---|---|---|
| A | B | F | G | t | Ø11 | Ø12 | |

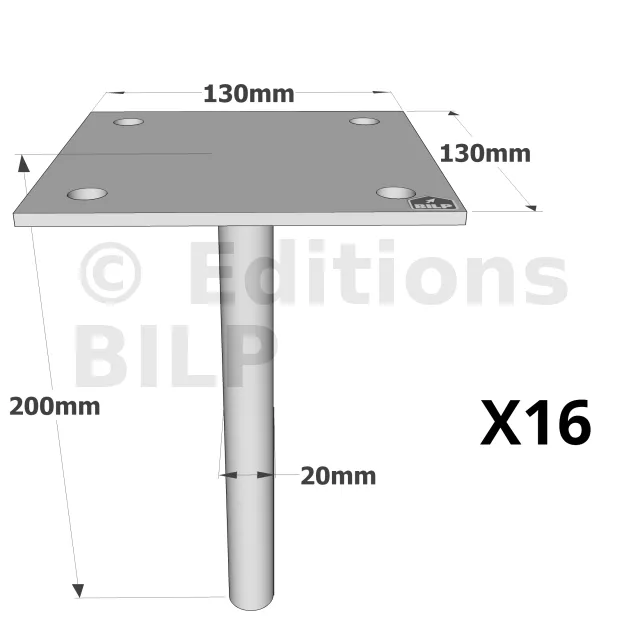

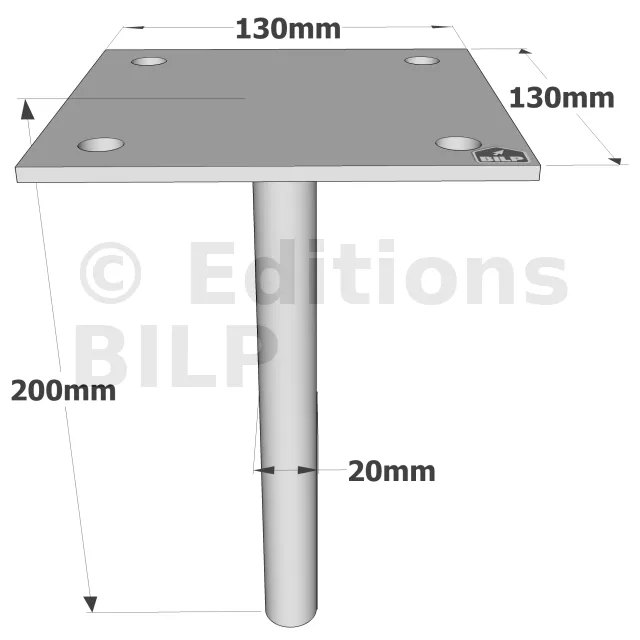

| PPSP70 | 70 | 70 | 200 | 16 | 4 | 4 | - |
| PPSP90 | 90 | 90 | 200 | 16 | 4 | 4 | - |
| PPSP100 | 100 | 100 | 200 | 20 | 4 | - | 4 |
| PPSP130 | 130 | 130 | 200 | 20 | 4 | - | 4 |
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |
|---|---|---|---|
| Sur poteau | R1,k** | ||
| PPSP70 | 4 | Ø10 | 32.8 |
| PPSP90 | 4 | Ø10 | 34.9 |
| PPSP100 | 4 | Ø10 | 44.2 |
| PPSP130 | 4 | Ø10 | 44.2 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETA-07/0285.
Mise en oeuvre
Fixations
Sur poteau :
Sur béton :
- Scellement du rond à béton avec résine AT-HP.
Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire)
Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
