Pieds de poteau à sceller simple platine - Réf. PPSP100

bientôt DISPO

Expédition estimée dans 10 jours.

14€⁶⁶

HT / pied de poteau

(17.59 € TTC)

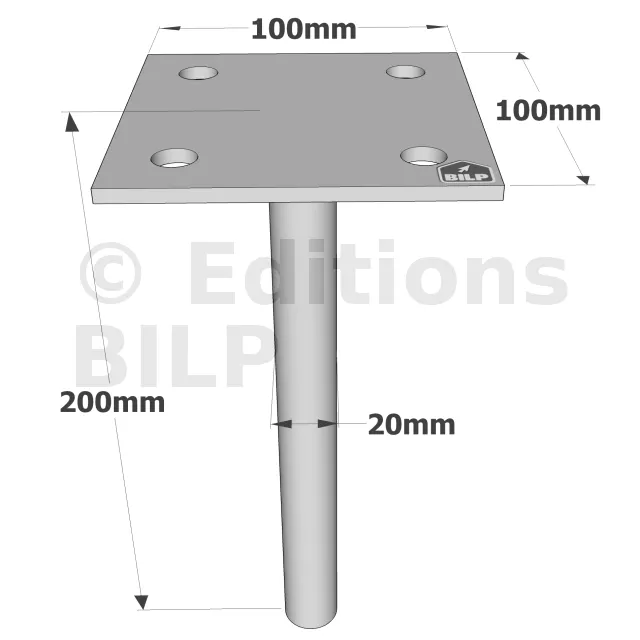

Largeur (A) :
- 100mm
Autres choix

Référence
PPSP100
Fabrication
française
Matériau
Acier S235JR suivant NF EN 10025, finition galvanisation à chaud suivant NF EN ISO 1461
Marque
SIMPSON Strong-Tie
Epaisseur
4mm
Conditionnement
1 pièce
Perçages platine haute
4Ø12
Largeur (B)
70mm
Hauteur (F)
200mm
Diamètre (G)
20mm

Pieds de poteau à sceller simple platine

Les pieds de poteau PPSP simple platine à sceller sont utilisés pour ancrer et protéger un poteau de l’humidité et du pourrissement.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance :FR-DoP-e07/0285

Matière :

S235JR suivant NF EN 10025.
Épaisseur : 4 mm.
Finition galvanisation à chaud suivant NF EN ISO 1461.

Applications

Support :

Porteur : béton,
Porté : Bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

Poteau de auvent.
Poteau de pergola.
Poteau de véranda.

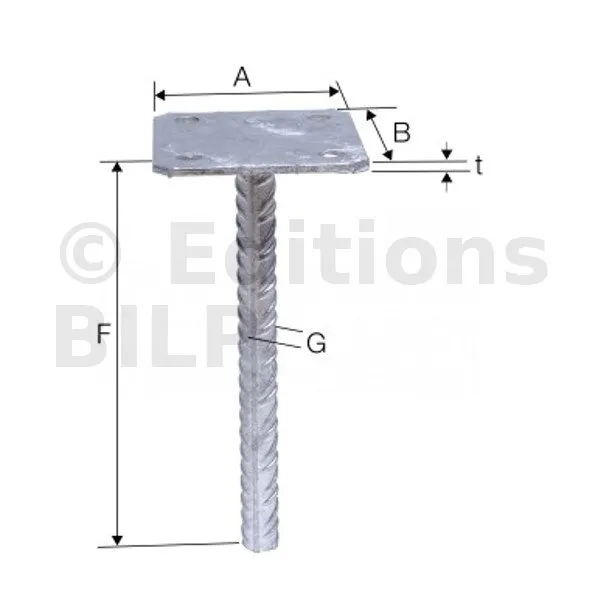

Dimensions et perçages

Références	Dimensions [mm]					Perçages platine haute
	A	B	F	G	t	Ø11	Ø12
PPSP70	70	70	200	16	4	4	-
PPSP90	90	90	200	16	4	4	-
PPSP100	100	100	200	20	4	-	4
PPSP130	130	130	200	20	4	-	4

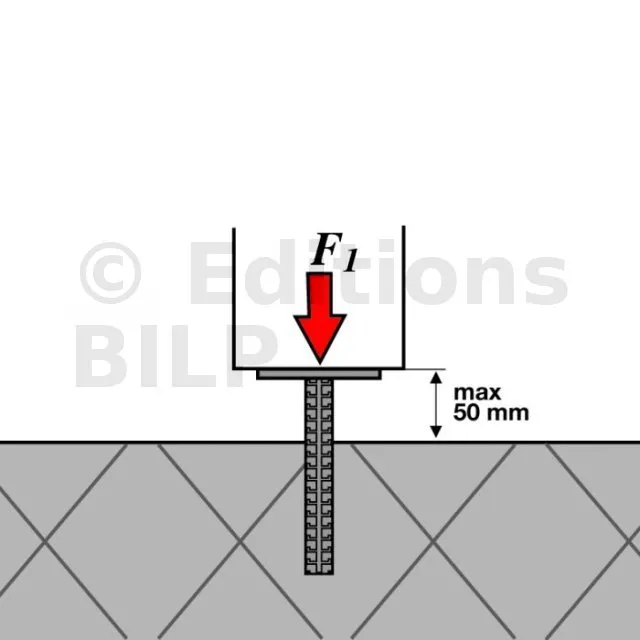

Valeurs caractéristiques simplifiées - Bois sur béton

Références	Fixations		Valeurs caractéristiques simplifiées - Bois C24 [kN]
	Sur poteau		R1,k**
PPSP70	4	Ø10	32.8
PPSP90	4	Ø10	34.9
PPSP100	4	Ø10	44.2
PPSP130	4	Ø10	44.2

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETA-07/0285.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre

Fixations
Sur poteau :

Boulons.
Tirefonds de Ø 10 mm.

Sur béton :

Scellement du rond à béton avec résine AT-HP.

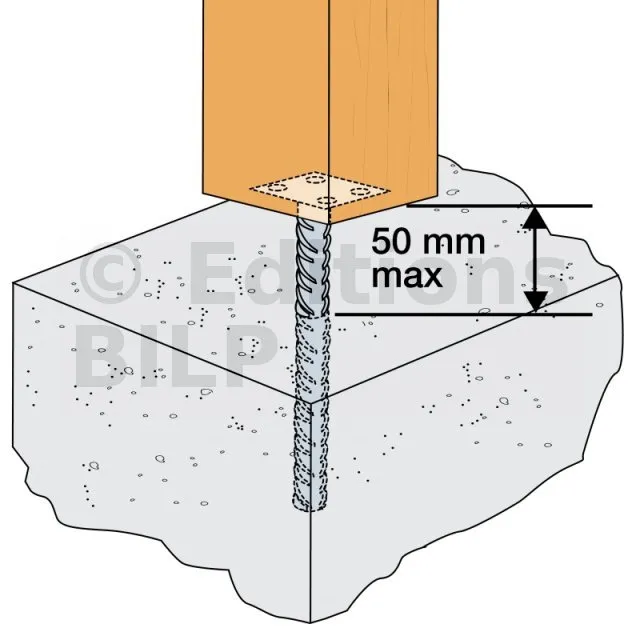

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire)

Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
