Sabot à angle variable - Réf. S1530D/80/2
-
RéférenceS1530D/80/2
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

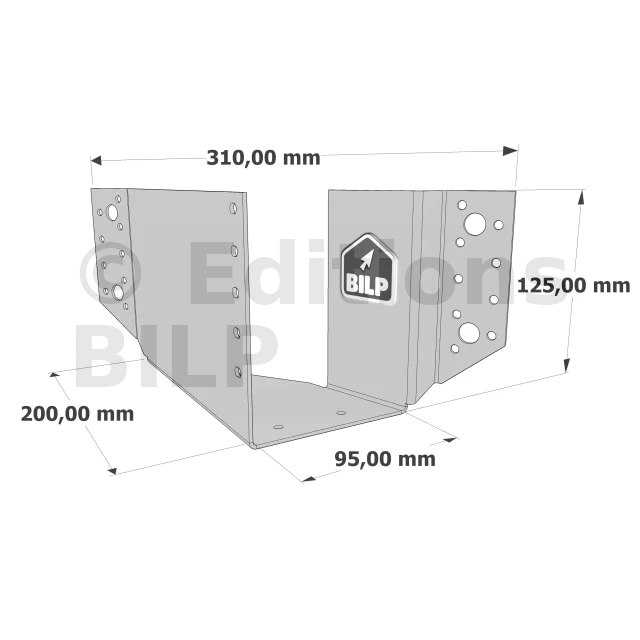

Profondeur (C)154mm
-
Longueur d’aile (D)310mm
-
Epaisseur2mm
-
Profondeur (F)200mm
-
Perçages sur porteur Ø5 [mm]18
-
Perçages sur porté Ø5 [mm]8
-
Perçages sur porteur Ø11 [mm]4
-
Hauteur125mm
-
Hauteur minimale du bois porté140mm
-
Largeur minimale du bois porté76mm
-
Largeur maximale du bois porté80mm
-
Plage de réglage de l’angle15 à 30°
Sabot à angle variable

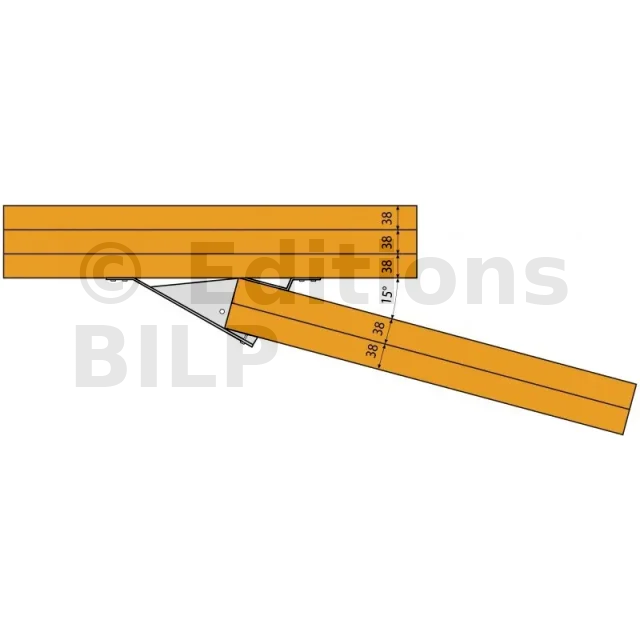

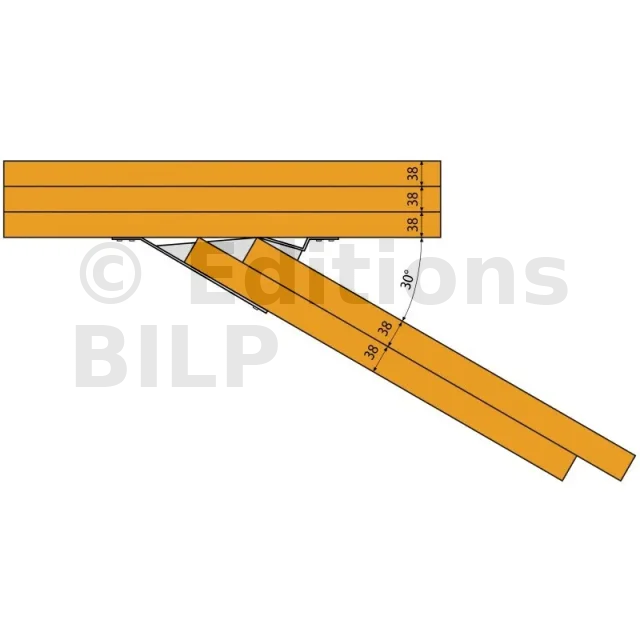

Le sabot à angle variable pour bois de fermette a été étudié pour des assemblages compris entre 10° et 30° ou 15° et 30°. Il est décliné pour les fermettes (38 mm) et fermettes doublées (80 mm).
Caractéristiques :
Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2mm
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | t | Ø5 | Ø11 | Ø5 | |
S1030D/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
S1030G/38/2 | 77.5 | 97 | 124 | 217 | - | 2 | 20 | 4 | 9 |
S1530D/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
S1530G/80/2 | 95 | 125 | 154 | 310 | 200 | 2 | 18 | 4 | 8 |
Valeurs caractéristiques - Bois sur bois - Clouage total
Références | Dimensions poutre [mm] | Valeurs Caractéristiques - Bois sur bois - Clouage total | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Largeur | Hauteur | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
Min. | Max. | Min. | Max. | Porteur | Porté | R1.k | R2.k | |||||||
Quantité | Type | Quantité | Type | Angle 10°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | Angle 10°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30° - CNA4,0x35 | |||||
S1030D/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
S1030G/38/2 | 36 | 40 | 97 | - | 20 | CNA4,0x35 | * | CNA4,0x35 | 9 | 8.7 | 8.4 | 2.2 | 3 | 3.9 |
S1530D/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
S1530G/80/2 | 76 | 80 | 140 | - | 18 | CNA4,0x35 | 5 | CNA4,0x35 | - | 8.2 | 12.7 | - | 1.2 | 1.2 |
* 7 CNA4,0x35 pour un angle compris entre 10 et 14°, 8 CNA4,0x35 pour un angle compris entre 15 et 30°
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Références | Valeurs Caractéristiques - Bois sur bois - Clouage partiel | ||||||||
---|---|---|---|---|---|---|---|---|---|
Dimensions poutre [mm] | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
Hauteur | Porteur | Porté | R1,k | R2,k | |||||
Min. | Quantité | Type | Quantité | Type | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | Angle 15°-CNA4,0x35 | Angle 30°-CNA4,0x35 | |
S1530D/80/2 | 97 | 10 | CNA4,0x35 | 2 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
S1530G/80/2 | 97 | 10 | CNA4,0x35 | 6 | CNA4,0x35 | 5.4 | 5.4 | 1.2 | 4.3 |
Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm
Valeurs Caractéristiques - Bois sur bois - avec vis CSA
Références | Dimensions poutre [mm] | Valeurs Caractéristiques - Bois sur bois - avec vis CSA | |||||||
---|---|---|---|---|---|---|---|---|---|
Hauteur | Fixations | Valeurs Caractéristiques - Bois C24 | |||||||
Min. | Porteur | Porté | R1.k | R2.k | |||||
Quantité | Type | Quantité | Type | Angle 10°-CSA5,0x35 | Angle 30°-CSA5,0x35 | Angle 10°-CSA5,0x35 | Angle 30°-CSA5,0x35 | ||
S1030D/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35 | 9 | 8.4 | 4.6 | 5.6 |
S1030G/38/2 | 97 | 20 | CSA5.0x35 | 7 | CSA5.0x35 | 9 | 8.4 | 4.6 | 5.6 |
Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm
Avantages :
Le sabot à angle variable est une innovation essentielle pour les projets de construction modernes, offrant une grande souplesse d’utilisation. Les modèles S1030 et S1530 permettent des réglages d’angle entre 10° et 30° et entre 15° et 30° respectivement, ce qui les rend extrêmement adaptables aux besoins spécifiques de chaque projet.
Applications :
Les sabots à angle variable sont polyvalents et trouvent leur utilité dans diverses configurations structurelles. Voici quelques-unes des applications courantes :
Support
- Porteur : Ces sabots peuvent être fixés sur différentes surfaces porteuses telles que le bois, le béton et l’acier.
- Porté : Ils sont capables de supporter différents types de bois, y compris le bois massif, le bois lamellé-collé et le bois composite.
Domaines d’utilisation :
Les sabots à angle variable sont utilisés dans diverses applications structurelles :
- Pannes : Utilisées pour soutenir les charges de toiture.
- Solives : Essentielles pour les planchers et les mezzanines.
- 1/2 fermes : Utilisées dans les structures de charpente complexes.
- Arêtiers : Cruciaux pour les angles de toiture.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes CNA Ø4.0 x 35 mm.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M10-120/25 + tamis SH M16-130.
Sur acier :
- Boulons Ø 10.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
