Sabot à angle variable de 10° à 30° et de 15 à 30° - Réf. S1530G/80/2

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition immédiate disponible pour 12 unité(s).
34€74
  HT  / sabot
(41.69 € TTC)
    • gauche
    • 1 pièce
    • 80mm
  • Autres choix

  • Référence
    S1530G/80/2
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    154mm
  • Longueur d’aile (D)
    310mm
  • Epaisseur
    2mm
  • Profondeur (F)
    200mm
  • Perçages sur porteur Ø5
    18
  • Perçages sur porté Ø5 [mm]
    8
  • Perçages sur porteur Ø11 [mm]
    4
  • Hauteur
    125mm
  • Hauteur minimale du bois porté
    140mm
  • Largeur minimale du bois porté
    76mm
  • Largeur maximale du bois porté
    80mm

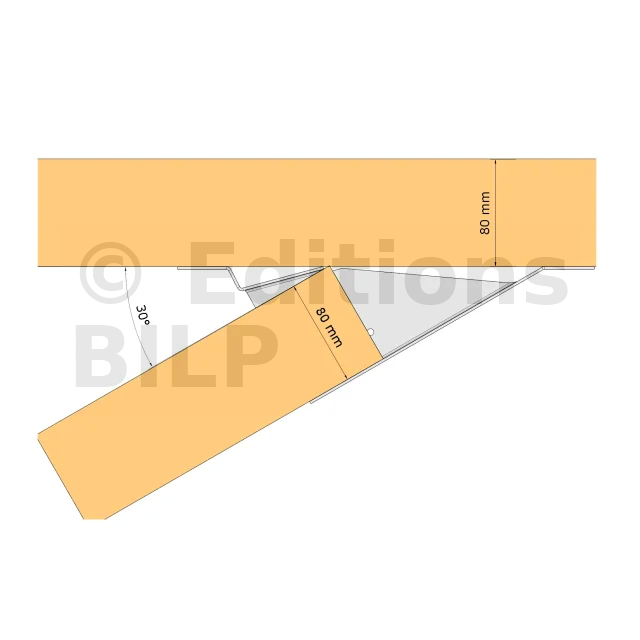

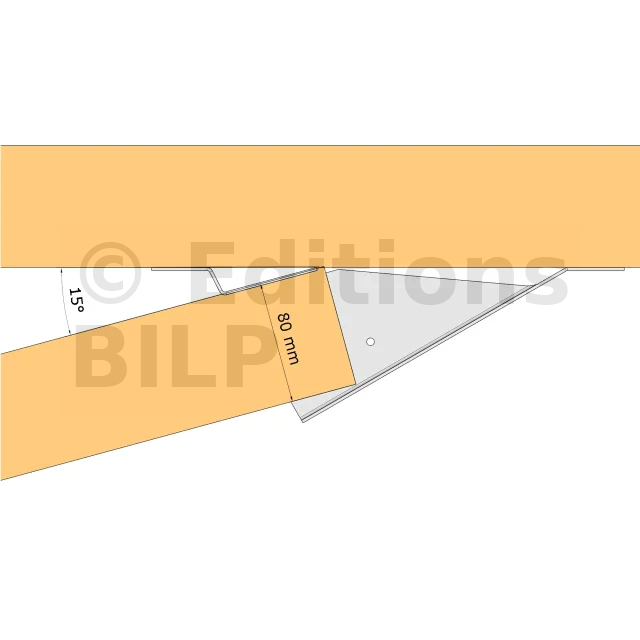

Sabot à angle variable de 10° à 30° et de 15 à 30°

Le sabot à angle variable pour bois de fermette a été étudié pour des assemblages compris entre 10° et 30° ou 15° et 30°. Il est décliné pour les fermettes (38 mm) et fermettes doublées (80 mm).

Caractéristiques :

Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2mm

Avantages :

  • Grande souplesse d’utilisation, entre 10° et 30° pour le S1030 et entre 15° et 30° pour le S1530.

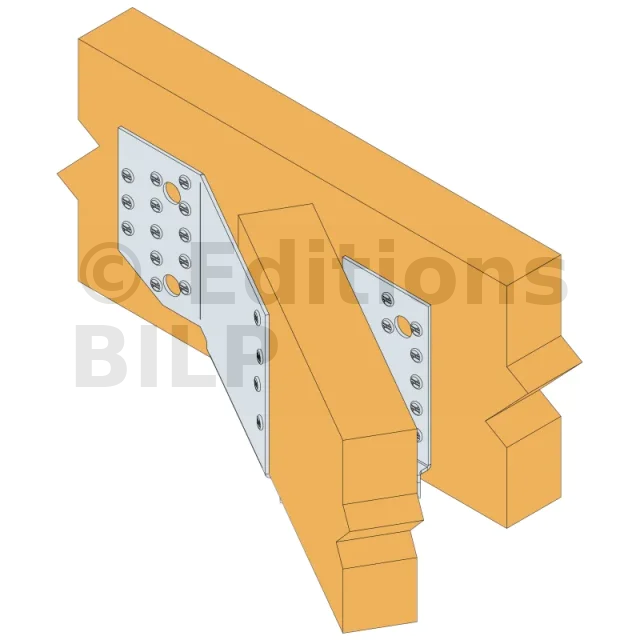

Applications

Support :

  • Porteur : Bois, béton, acier.
  • Porté : Bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation :

  • Pannes,
  • Solives,
  • 1/2 fermes,
  • Arêtiers.

Données techniques

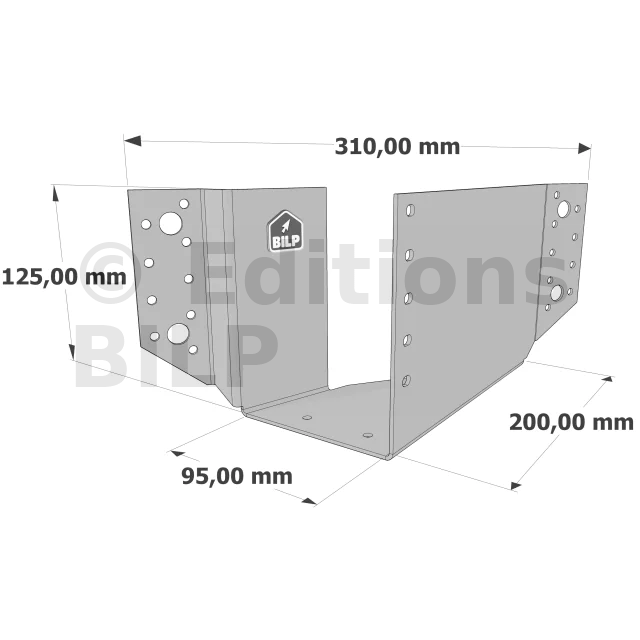

Dimensions
RéférencesDimensions [mm]Perçages sur porteurPerçages sur porté
A B C D F t Ø5 Ø11 Ø5
S1030D/38/2 77.5 97 124 217 - 2 20 4 9
S1030G/38/2 77.5 97 124 217 - 2 20 4 9
S1530D/80/2 95 125 154 310 200 2 18 4 8
S1530G/80/2 95 125 154 310 200 2 18 4 8

Valeurs caractéristiques - Bois sur bois - Clouage total
RéférencesDimensions poutre [mm]Valeurs Caractéristiques - Bois sur bois - Clouage total
Largeur Hauteur Fixations Valeurs Caractéristiques - Bois C24 [kN]
Min. Max. Min. Max. Porteur Porté R1.k R2.k
Quantité Type Quantité Type Angle 10°-CNA4,0x35 Angle 15°-CNA4,0x35 Angle 30°-CNA4,0x35 Angle 10°-CNA4,0x35 Angle 15°-CNA4,0x35 Angle 30° - CNA4,0x35
S1030D/38/2 36 40 97 - 20 CNA4,0x35 * CNA4,0x35 9 8.7 8.4 2.2 3 3.9
S1030G/38/2 36 40 97 - 20 CNA4,0x35 * CNA4,0x35 9 8.7 8.4 2.2 3 3.9
S1530D/80/2 76 80 140 - 18 CNA4,0x35 5 CNA4,0x35 - 8.2 12.7 - 1.2 1.2
S1530G/80/2 76 80 140 - 18 CNA4,0x35 5 CNA4,0x35 - 8.2 12.7 - 1.2 1.2

* 7 CNA4,0x35 pour un angle compris entre 10 et 14°, 8 CNA4,0x35 pour un angle compris entre 15 et 30°

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel
RéférencesValeurs Caractéristiques - Bois sur bois - Clouage partiel
Dimensions poutre [mm] Fixations Valeurs Caractéristiques - Bois C24 [kN]
Hauteur Porteur Porté R1,k R2,k
Min. Quantité Type Quantité Type Angle 15°-CNA4,0x35 Angle 30°-CNA4,0x35 Angle 15°-CNA4,0x35 Angle 30°-CNA4,0x35
S1530D/80/2 97 10 CNA4,0x35 2 CNA4,0x35 5.4 5.4 1.2 4.3
S1530G/80/2 97 10 CNA4,0x35 6 CNA4,0x35 5.4 5.4 1.2 4.3

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm

Valeurs Caractéristiques - Bois sur bois - avec vis CSA

RéférencesDimensions poutre [mm]Valeurs Caractéristiques - Bois sur bois - avec vis CSA
Hauteur Fixations Valeurs Caractéristiques - Bois C24
Min. Porteur Porté R1.k R2.k
Quantité Type Quantité Type Angle 10°-CSA5,0x35 Angle 30°-CSA5,0x35 Angle 10°-CSA5,0x35 Angle 30°-CSA5,0x35
S1030D/38/2 97 20 CSA5.0x35 7 CSA5.0x35 9 8.4 4.6 5.6
S1030G/38/2 97 20 CSA5.0x35 7 CSA5.0x35 9 8.4 4.6 5.6

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm
