Pieds de poteau en U avec platine - Réf. PPUP70

,
bientôt DISPO
Expédition dans moins de 7 jours.
12€80
TTC  / Pied de poteau

  • Référence
    PPUP70
  • Largeur (E)
    100mm
  • Épaisseur t2
    4mm
  • Épaisseur t1
    5mm
  • Hauteur (C)
    126.5mm
  • Largeur (D)
    100mm
  • Marque
    SIMPSON Strong-Tie
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
  • Perçages platine haute
    10Ø5 - 2Ø13.5
  • Connexion bois sur support rigide
    Sur poteau : 10xCNA4.0x40 Sur béton : 4Ø10
  • Code EAN
  • Profondeur (B)
    70mm
  • Hauteur (F)
    101mm
  • Diamètre (G)
    48.3mm
  • Valeurs de reprise de charge à la rupture
    92,2KN
  • Capacité Résistante
    (92,2*kmod)/γM où γM : coefficient partiel pour le matériau considéré soit en France,1.3 pour les assemblages

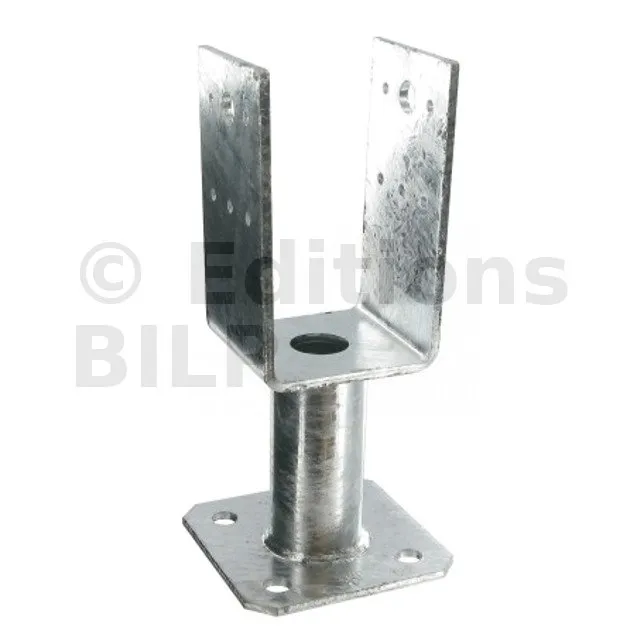

Pieds de poteau en U avec platine

La platine inférieure de ce pied de poteau en U permet d‘ancrer le poteau directement sur la dalle béton. Il ne nécessite pas de réservation et l‘assemblage peut être réalisé après le scellement de la platine.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • Acier S235JR suivant NF EN 10025.
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 5 mm.

Avantages :

  • Reprise de charge en soulèvement.

Applications

Support :

  • Porteur : Bois massif, lamellé-collé, béton, acier.
  • Porté : Bois massif, lamellé-collé.

Domaines d’utilisation :

  • Auvent, pergola.
  • Véranda.
  • Terrasse.
  • Garde corps..

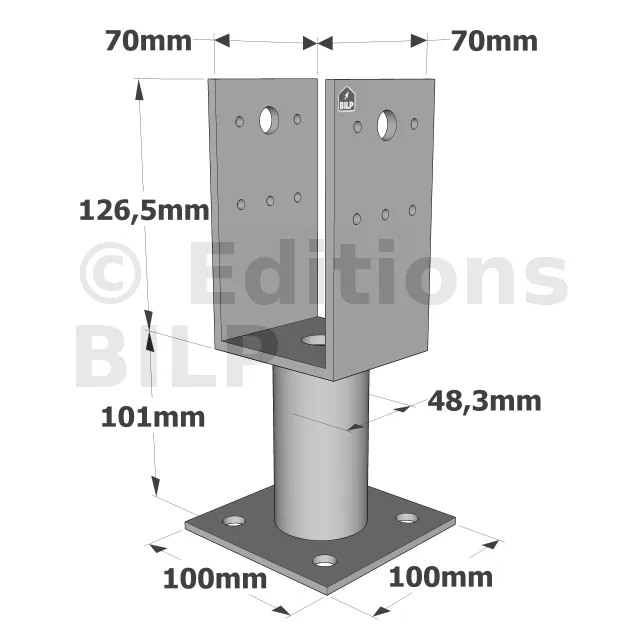

Dimensions
RéférencesDimensions [mm]Perçages platine haute
ABCDEFGt1t2Ø5Ø13.5
PPUP70 70 70 126.5 100 100 101 48.3 5 4 10 2
PPUP90 90 70 126.5 100 100 101 48.3 5 4 10 2

Valeurs caractéristiques

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
FixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteauSur bétonR1.kR2.kR3.kR4.k
QuantitéTypeQuantitéTypeCNA4.0x40CNA4.0x50CNA4.0x40CNA4.0x50CNA4.0x40CNA4.0x50CNA4.0x40CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 8,2/(kmod^0,5) -
PPUP90 10 CNA 4 Ø10 - min(121,5 ;102,8/kmod) - 21.9 - min(13,1 ;14,1/kmod) - 10,6/(kmod^0,5)

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
FixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteauSur bétonR1.k*R2.kR3.k*R4.k*
QuantitéTypeQuantitéTypeCNA4.0x40CNA4.0x50CNA4.0x40CNA4.0x50CNA4.0x40CNA4.0x50CNA4.0x40CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 9.8 -
PPUP90 10 CNA 4 Ø10 - 121.5 - 21.9 - 13.1 - 12.6

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
