Pieds de poteau en U avec platine - Réf. PPUP90_10
-
RéférencePPUP90_10
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)100mm
-
Largeur (E)100mm
-
MatériauAcier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
-
Perçages platine haute10Ø5 - 2Ø13.5
-
Connexion bois sur support rigideSur poteau : 10xCNA4.0x40 Sur béton : 4Ø10
-
Hauteur (C)126.5mm
-
Épaisseur t15mm
-
Épaisseur t24mm
-
Profondeur (B)70mm
-
Hauteur (F)101mm
-
Diamètre (G)48.3mm
-
Charge maximale admissible en compression5.7 tonnes

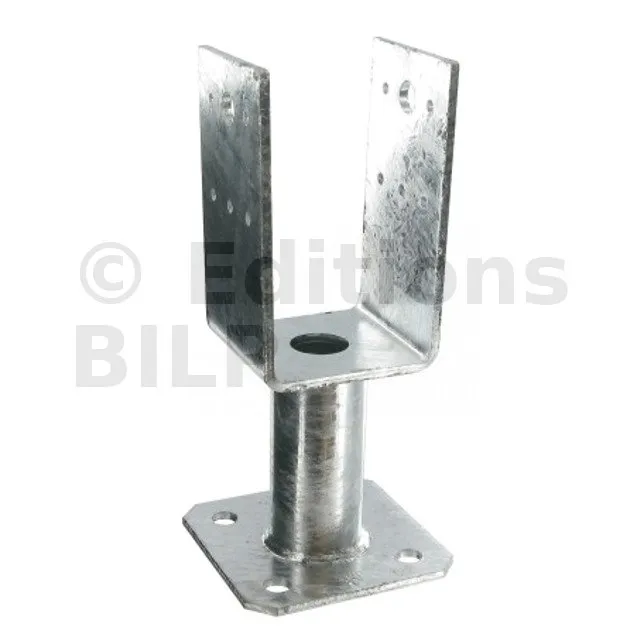

Pieds de poteau en U avec platine

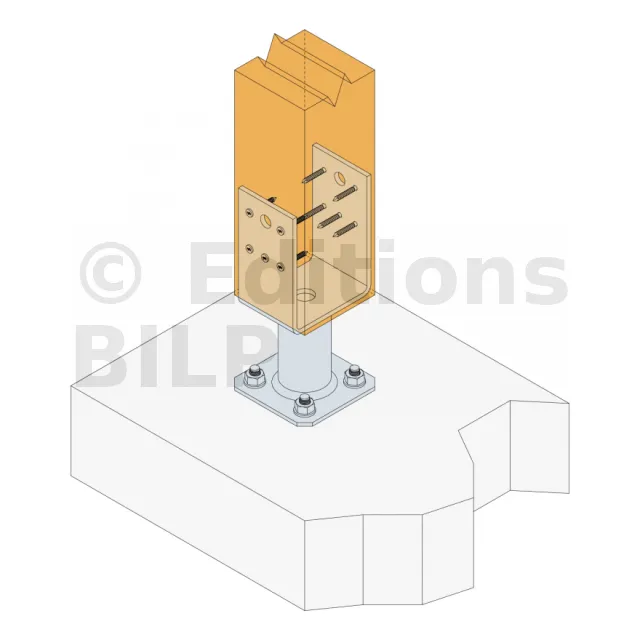

Ce pied de poteau en U avec platine permet de fixer un poteau sur une dalle béton tout en résistant à des efforts dans les 4 directions.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025.
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur : 5 mm.
Avantages :
- Reprise de charge en soulèvement.
Applications
Support :
- Porteur : Bois massif, lamellé-collé, béton, acier.
- Porté : Bois massif, lamellé-collé.
Domaines d’utilisation :
- Auvent, pergola.
- Véranda.
- Terrasse.
- Garde corps..

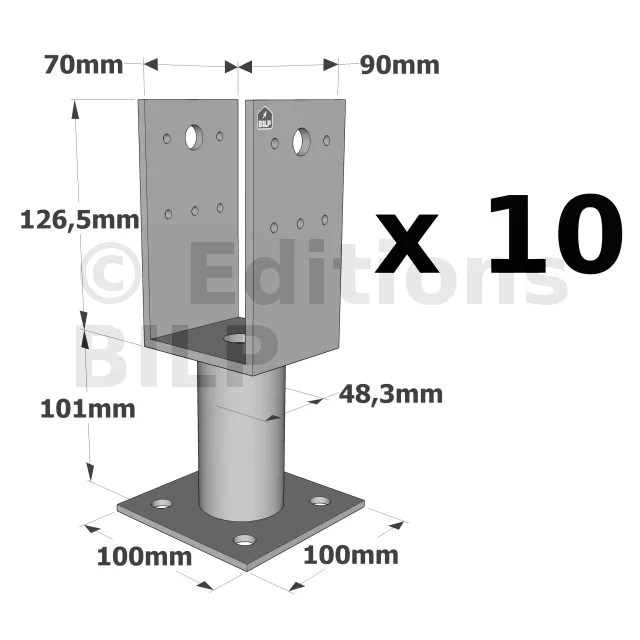

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø13.5 | Ø12 | |
| PPUP70 | 70 | 70 | 126.5 | 100 | 100 | 101 | 48.3 | 5 | 4 | 10 | 2 | 4 |
| PPUP90 | 90 | 70 | 126.5 | 100 | 100 | 101 | 48.3 | 5 | 4 | 10 | 2 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Sur poteau | Sur béton | R1.k | R2.k | R3.k | R4.k | |||||||
| Quantité | Type | Quantité | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| PPUP70 | 10 | CNA | 4 | Ø10 | 92.2 | - | 17.8 | - | 10.7 | - | 8,2/(kmod^0,5) | - |
| PPUP90 | 10 | CNA | 4 | Ø10 | - | min(121,5 ;102,8/kmod) | - | 21.9 | - | min(13,1 ;14,1/kmod) | - | 10,6/(kmod^0,5) |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Sur poteau | Sur béton | R1.k* | R2.k | R3.k* | R4.k* | |||||||
| Quantité | Type | Quantité | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
| PPUP70 | 10 | CNA | 4 | Ø10 | 92.2 | - | 17.8 | - | 10.7 | - | 9.8 | - |
| PPUP90 | 10 | CNA | 4 | Ø10 | - | 121.5 | - | 21.9 | - | 13.1 | - | 12.6 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
