Aile A : 14 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm

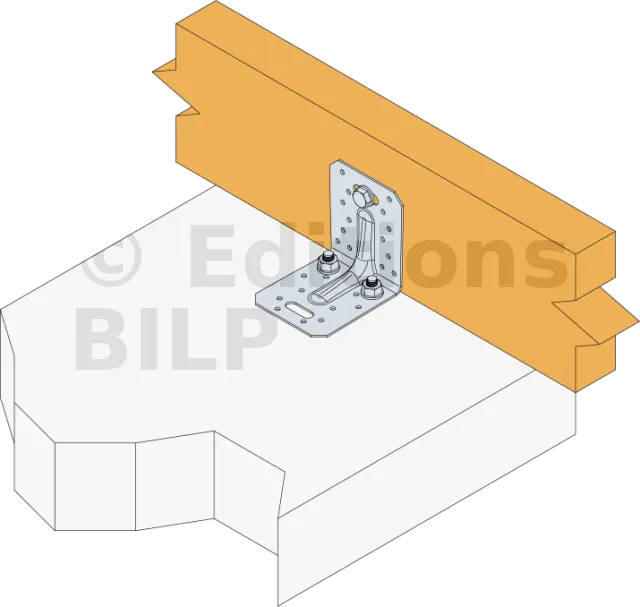

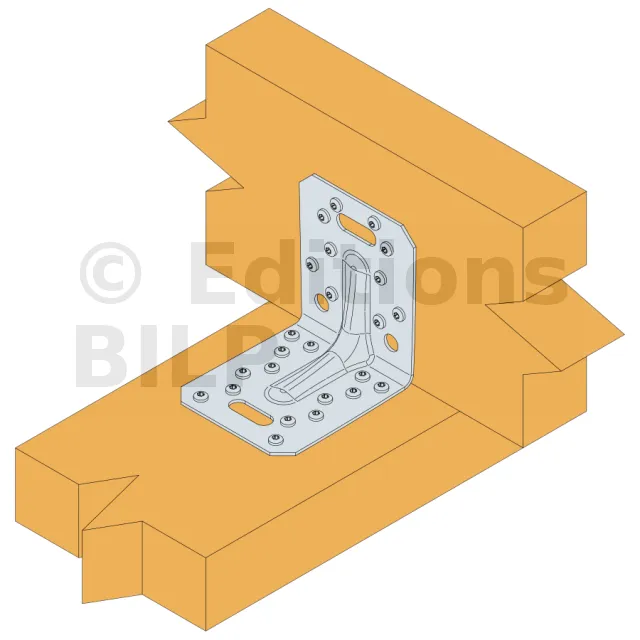

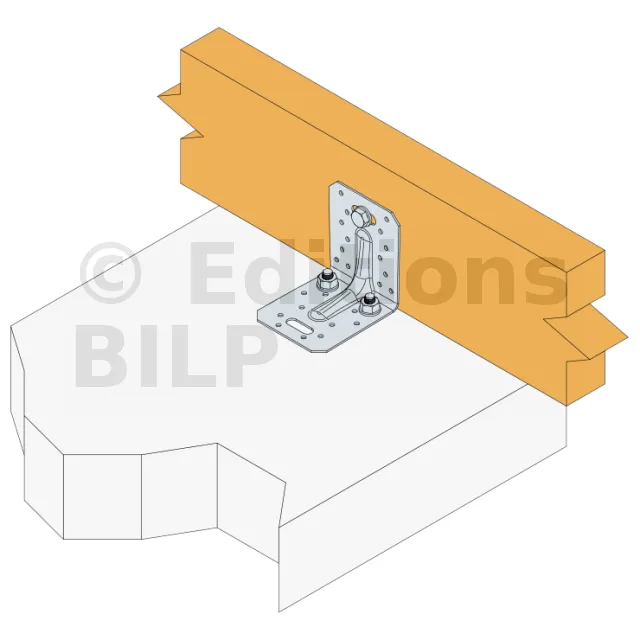

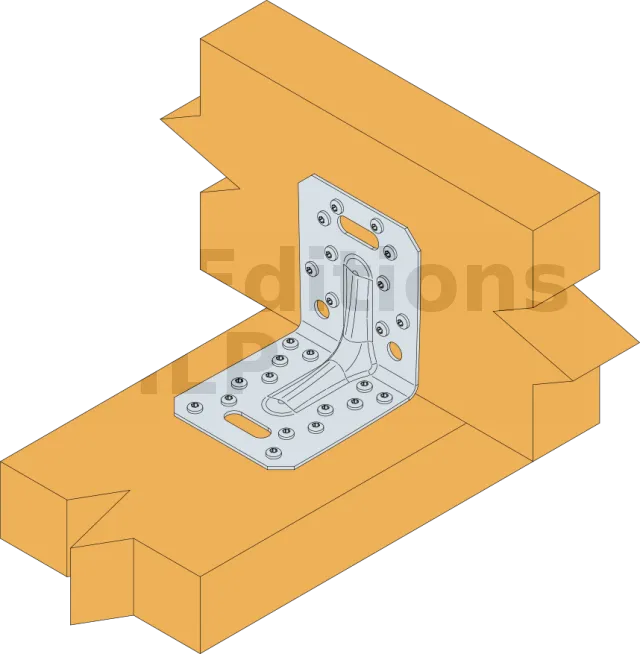

Connexion bois sur support rigide
Aile A : 2 - type : boulon Ø10 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm

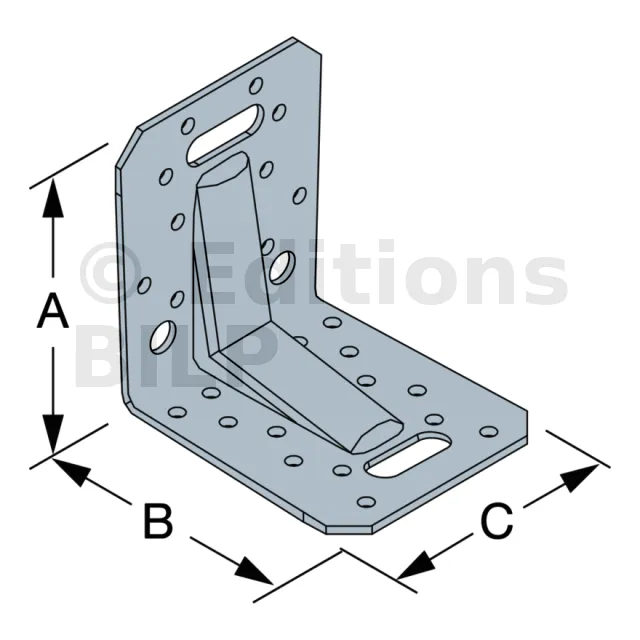

Profondeur
105mm

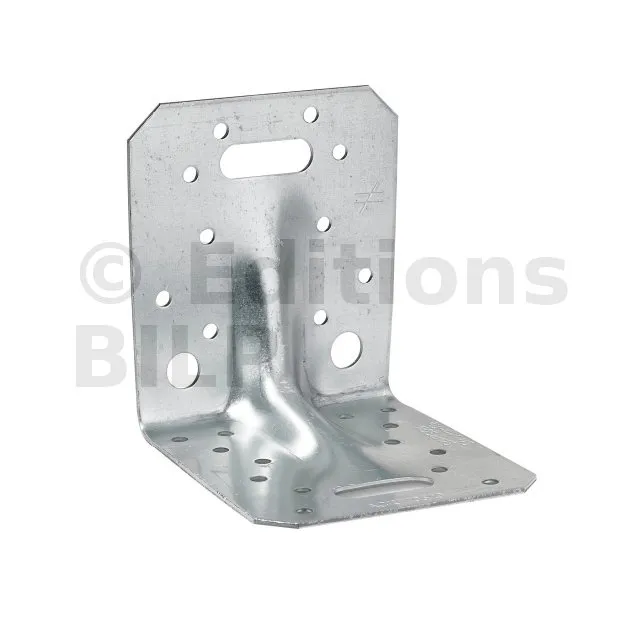

Équerre renforcée ACRL
L’équerre renforcée ACRL10520 répond à des applications structurelles dans la charpente et la maison à ossature bois. La présence des trous oblongs sur chaque aile permet un réglage latéral.
Caractéristiques
Matière
Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Epaisseur : 2 mm.
Avantages
Résistante aux efforts de traction et cisaillement,
Utilisable dans de multiples configurations,
Réglage latéral possible.
Application
Support
Porteur : bois massif, lamellé collé, béton, acier, ...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

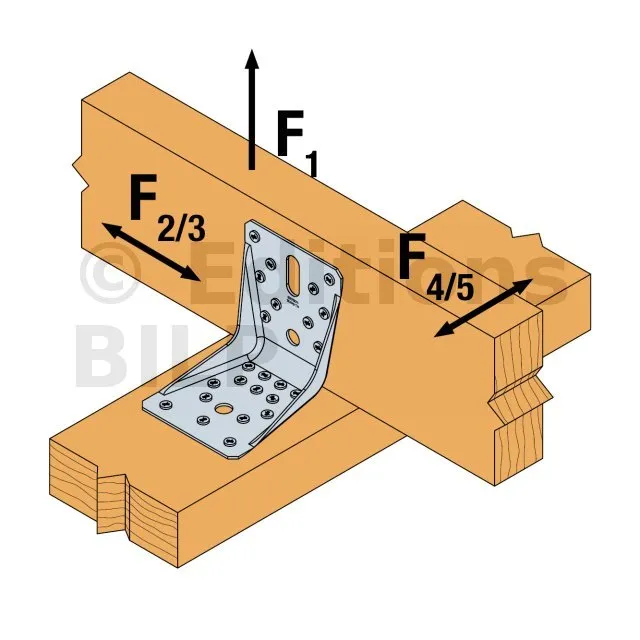

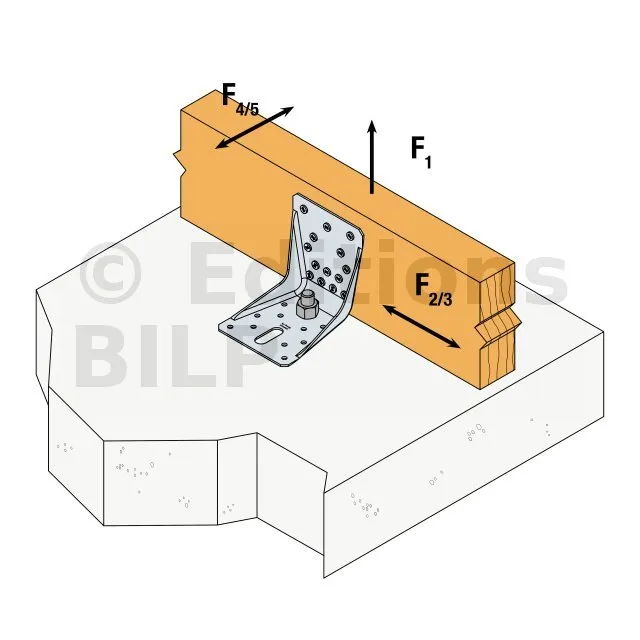

Informations techniques F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.

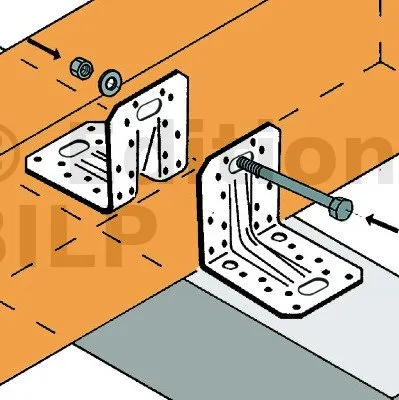

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
