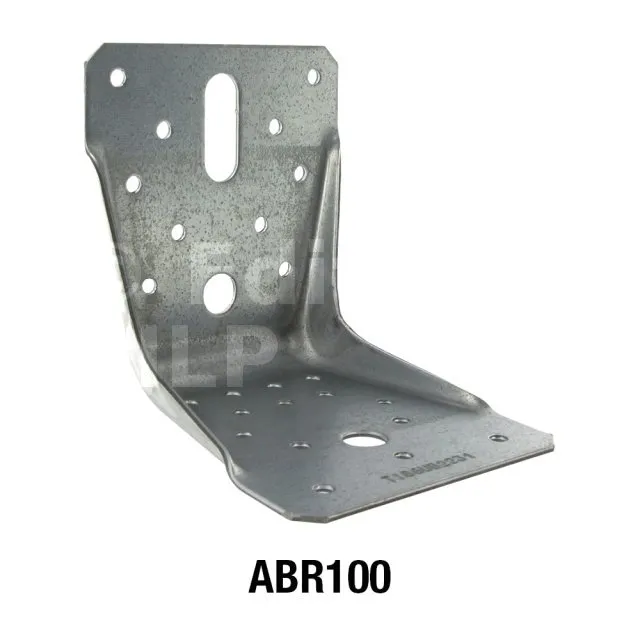

Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ABR100
-
RéférenceABR100
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
MarqueSIMPSON Strong-Tie
-
Profondeur100mm
-
Perçages Aile A1Ø12 ; 1Ø12x32
-
Perçages Aile B14Ø5 ; 1Ø12
-

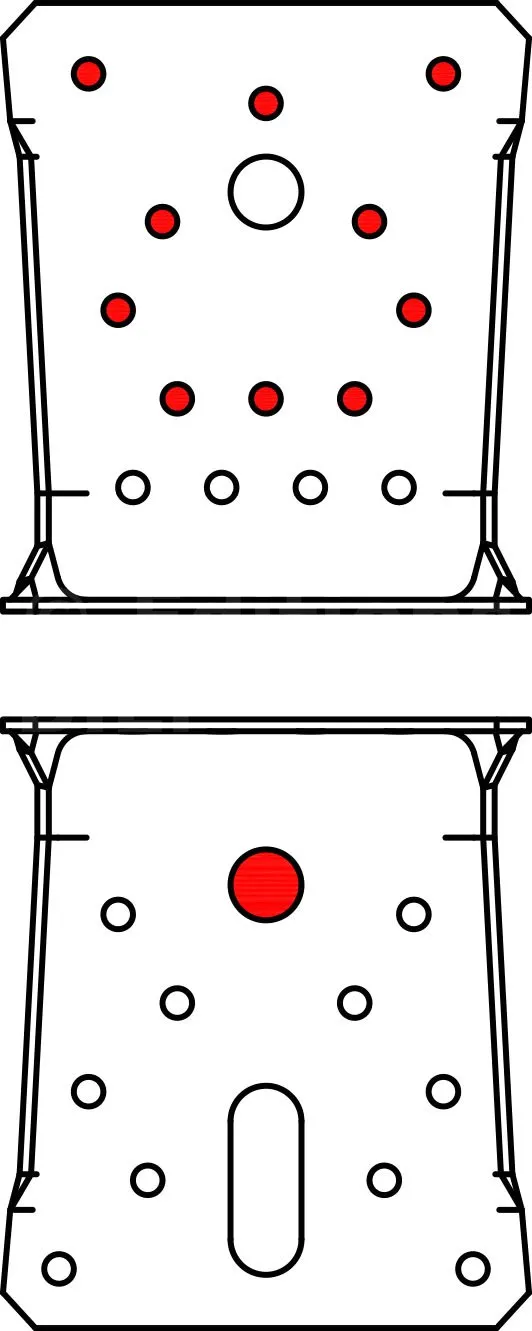

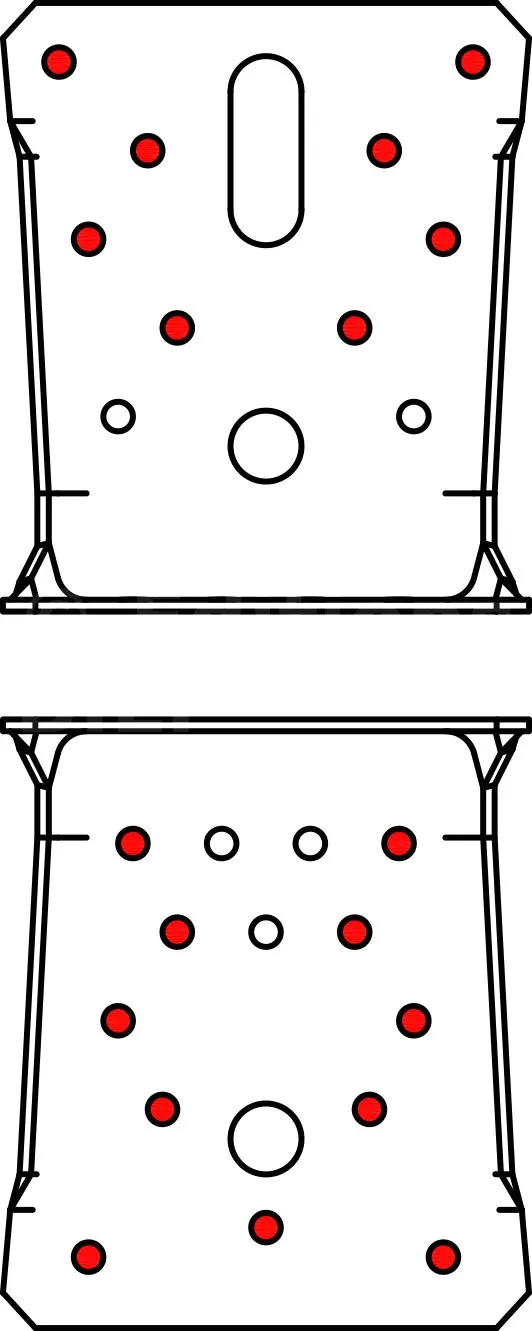

Fixation BOIS/BOIS - clouage totalAile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
-
Code EAN3523140934006
-
Connexion bois sur support rigideAile A : 1 - type : boulon Ø10 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
Équerres hypers RENFORCEES
Les équerres hypers renforcées sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1.5mm à 2.5mm.
Applications
Support
- Porteur : bois massif, lamellé collé, béton, acier...
- Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres...
Équerres renforcées ABR (9015 100)

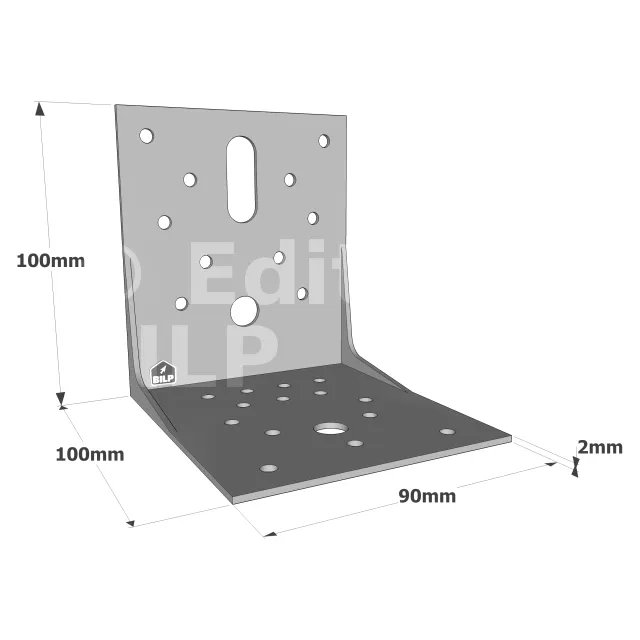

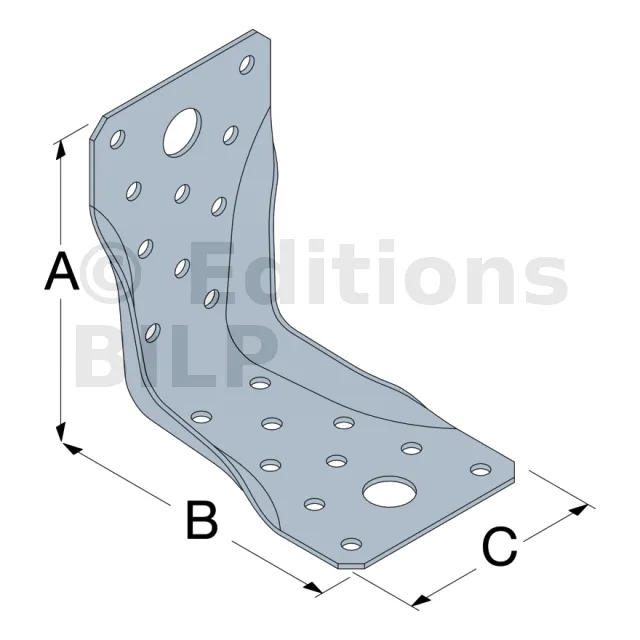

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 [mm] | Ø12 [mm] | Ø13 [mm] | Ø12x32 [mm] | Ø5 [mm] | Ø12 [mm] | Ø13 [mm] | |
ABR9015 | 89 | 89 | 60 | 1.5 | 10 | - | 1 | - | 10 | - | 1 |
ABR100 | 100 | 100 | 90 | 2 | 10 | 1 | - | 1 | 14 | 1 | - |
Notes techniques

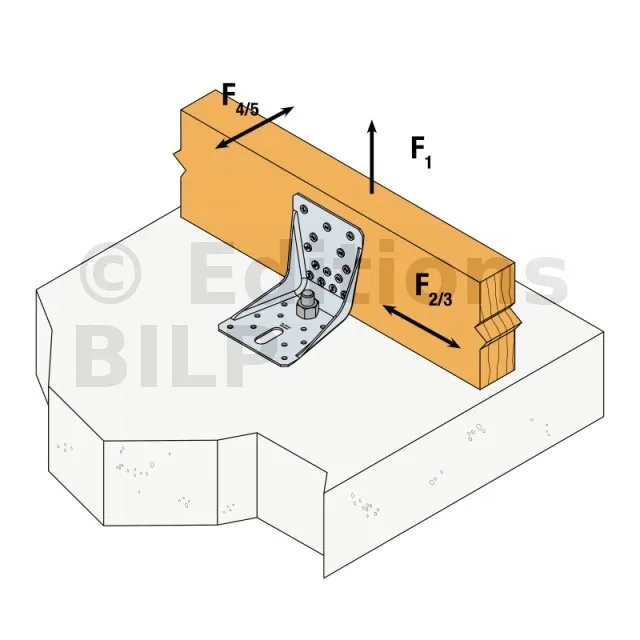

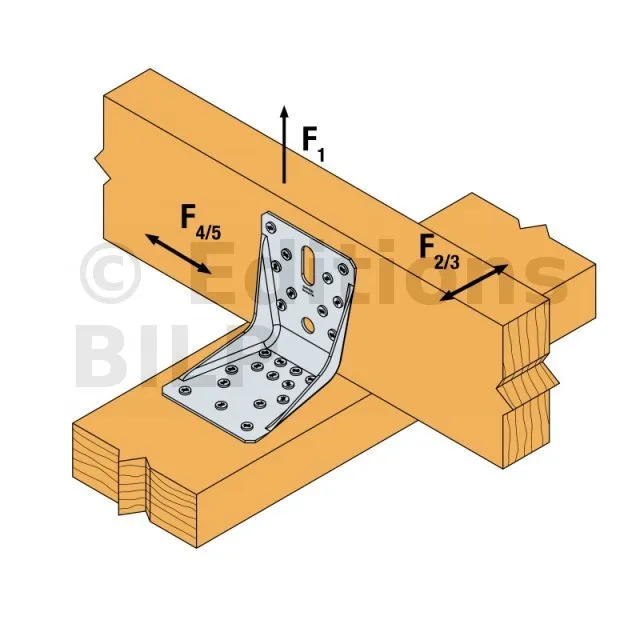

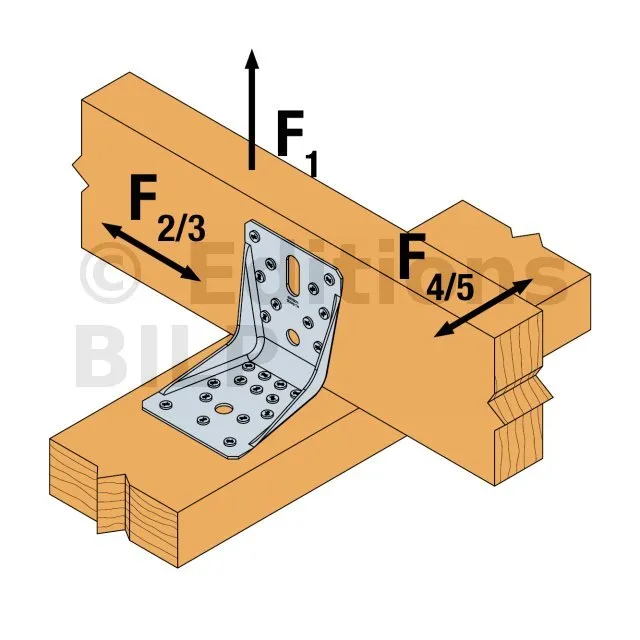

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Mise en oeuvre
Fixations
Sur bois :
- Pointes annelées CNAØ4.0x35mm ou CNAØ4.0x50mm.
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
- Boulons.
- Tirefonds.

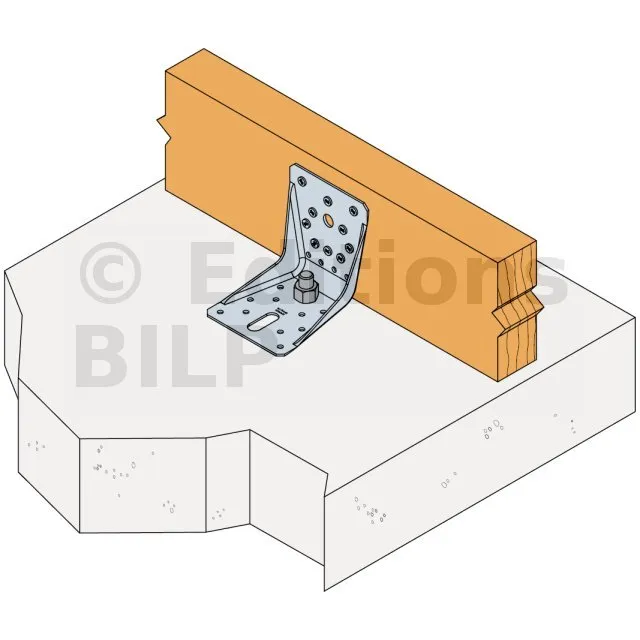

Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

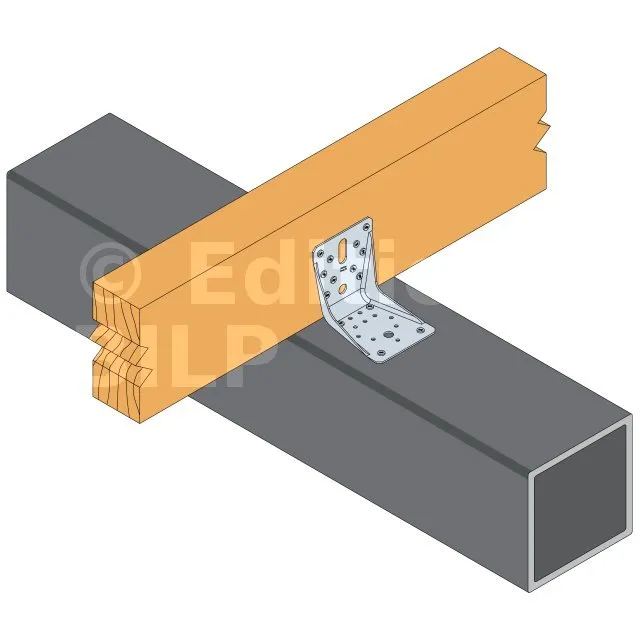

Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

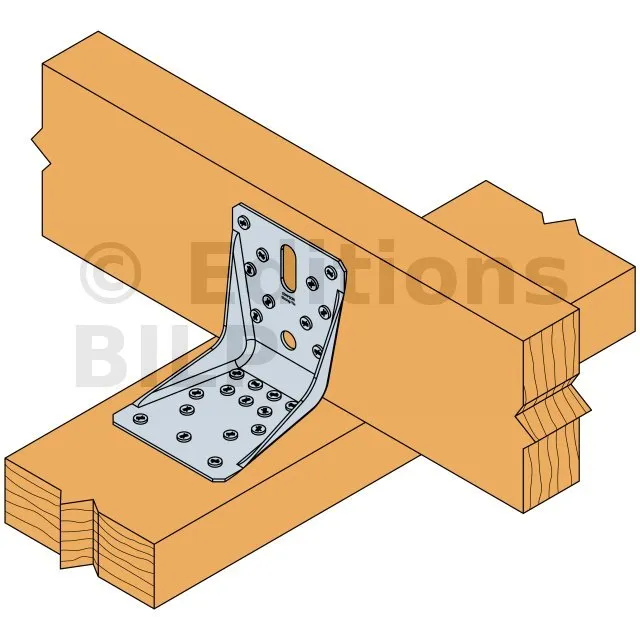

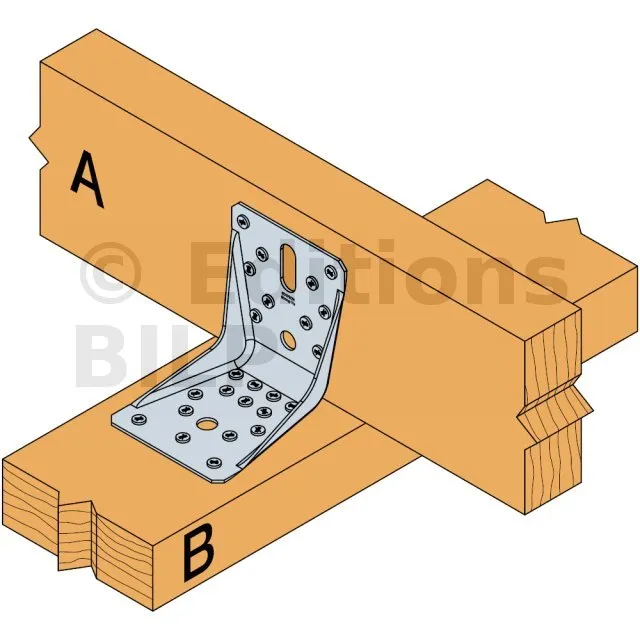

Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||||||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k(1) | |||||||||||||
Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA5.0x40 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CSA4.0x40 | CSA4.0x50 | CSA4.0x60 | CSA5.0x40 | |
ABR9015 | 8 | 10 | 3.45 | 4.1 | 5.4 | 6.6 | 11.6 | 6.3 | 7.1 | 8 | 9.6 | 10.5 | - | - | - | - | 5 /kmod^0,4 |
ABR100 | 10 | 14 | 9.7 | 11.7 | 15.7 | 19.7 | min (25,8 ; 24 /kmod^0.4) | 9.6 | 12.8 | 14.2 | 16.7 | 20.3 | 2.4 | 4.2 | 5.1 | 5.1 | 5.1 |

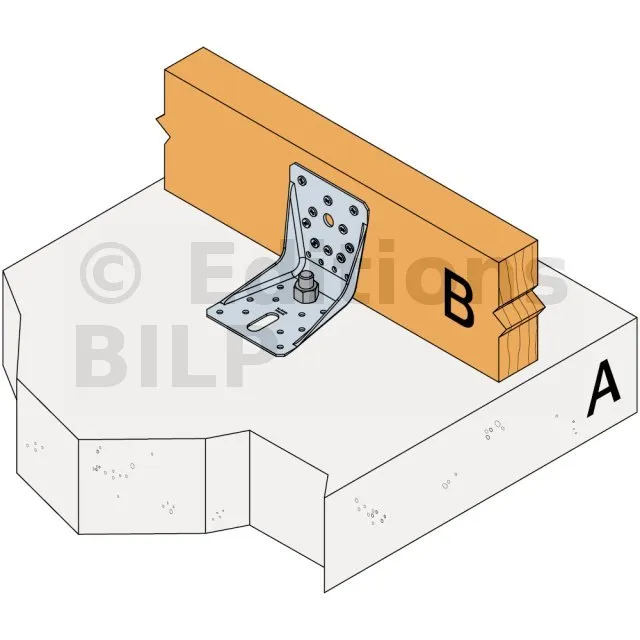

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||||||
---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k | |||||
Quantité | Type | Quantité | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | |
ABR100 | 1 | Ø10 | 10 | CNA* | min (20,6 ; 21,6 /kmod) | min (26,6 ; 21,6 /kmod) | 8.7 | 10.9 | 10.4 |
Vérification
Pour la combinaison d’efforts la formule suivante doit être vérifiée :
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | |||||||
---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||
Aile A | Aile B | R1.k** | R2.k = R3.k | |||||
Quantité | Type | Quantité | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x40 | CNA4.0x50 | |
ABR100 | 1 | Ø10 | 10 | CNA* | 20.6 | 24 | 8.7 | 10.9 |
*Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.
En cas de charges combinées, la formule suivante s’applique :
