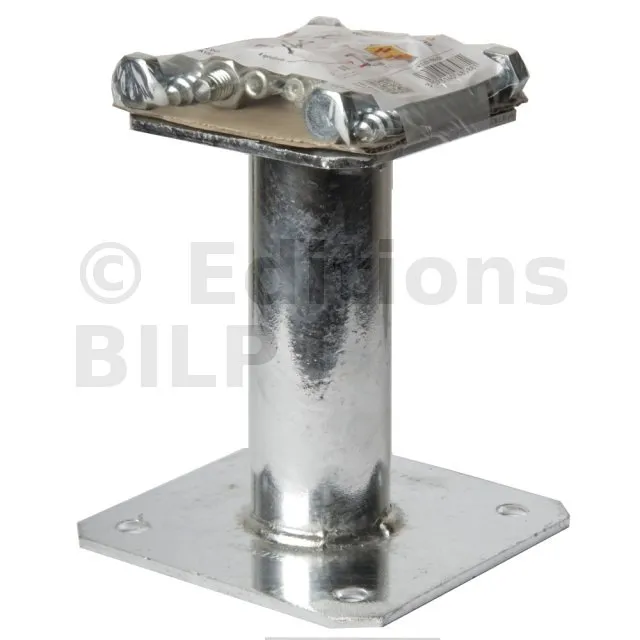

Pied de poteau fixe "prêt-à-fixer", corps rond, hauteur : 150 mm - Réf. KIT FIX PPA150
-
RéférenceKIT FIX PPA150
-
Epaisseur4mm
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-

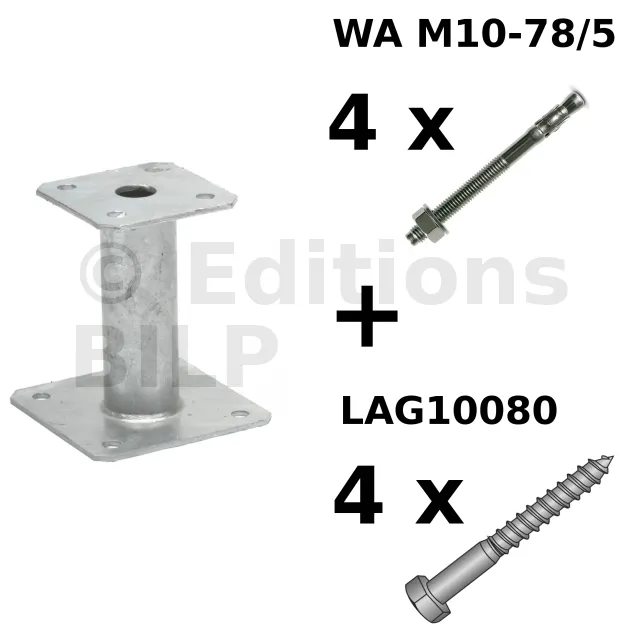

ContenuPPA150 + 4WA M10-78/5 + 4LAG10080
-
Largeur (A)100mm
-
Profondeur (B)100mm
-
Largeur (D)130mm
-
Profondeur (E)130mm
-
Hauteur (F)150mm
-
Diamètre (G)48.3mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Largeur (E)-
-
Charge maximale admissible en compression4.03 tonnes
Pieds de poteau fixes
Les pieds de poteau fixes sont polyvalents, ils sont couramment utilisés dans les applications structurelles.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025.
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Fourni avec les accessoires de fixation,
- Aucun usinage nécessaire,
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller.
Applications
Support :
- Porteur : bois massif, bois lamellé-collé, béton.
- Porté : bois massif, bois lamellé-collé, bois composites.
Domaines d’utilisation :
- Poteaux de auvent
- Pergola
- Véranda

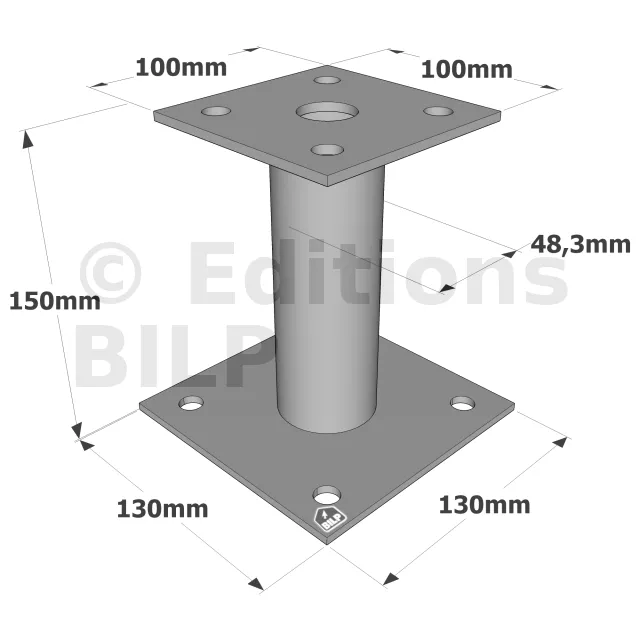

Dimensions et perçages
Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø12 | Ø12 | |
PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 |
Valeurs caractéristiques
Références | Valeurs caractéristiques - Bois sur béton | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k | |||
Qté | Type | Qté | Type | ||
PPA100 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
PPA150 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
* Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références | Valeurs caractéristiques - Bois sur béton | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k* | |||
Qté | Type | Qté | Type | ||
PPA100 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
PPA150 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur poteau :
Sur béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

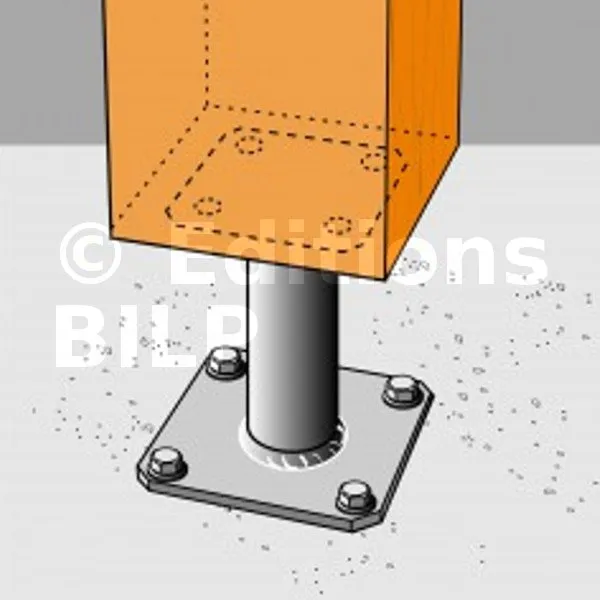

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
