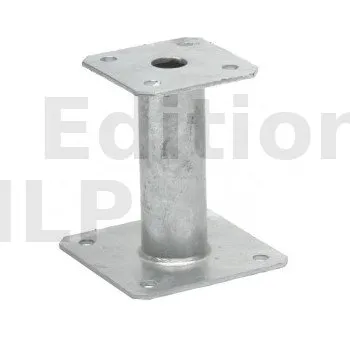

Pied de poteau fixe, corps rond, hauteur : 150 mm - Réf. PPA150
-
RéférencePPA150
-
Epaisseur4mm
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-
Largeur (A)100mm
-
Profondeur (B)100mm
-
Largeur (D)130mm
-
Profondeur (E)130mm
-
Hauteur (F)150mm
-
Diamètre (G)48.3mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Largeur (E)130mm
-
Charge maximale admissible en compression4.03 tonnes
Pieds de poteau fixes
Les pieds de poteau fixes sont polyvalents, ils sont couramment utilisés dans les applications structurelles.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025.
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Fourni avec les accessoires de fixation,
- Aucun usinage nécessaire,
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller.
Applications
Support :
- Porteur : bois massif, bois lamellé-collé, béton.
- Porté : bois massif, bois lamellé-collé, bois composites.
Domaines d’utilisation :
- Poteaux de auvent
- Pergola
- Véranda

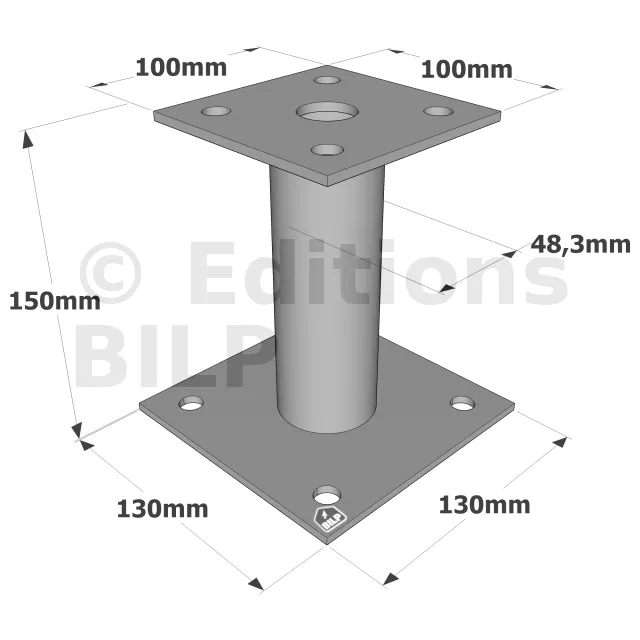

Dimensions et perçages
Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
| PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 |
Valeurs caractéristiques
| Références | Valeurs caractéristiques - Bois sur béton | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k | |||
| Qté | Type | Qté | Type | ||
| PPA100 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
| PPA150 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
* Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
| Références | Valeurs caractéristiques - Bois sur béton | ||||
|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
| Sur poteau | Sur béton | R1.k* | |||
| Qté | Type | Qté | Type | ||
| PPA100 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
| PPA150 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

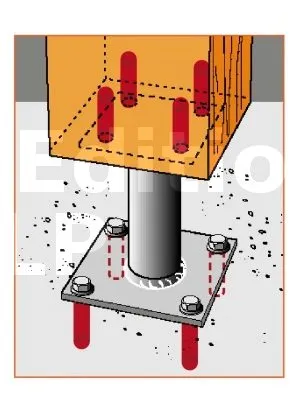

Fixations
Sur poteau :
Sur béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

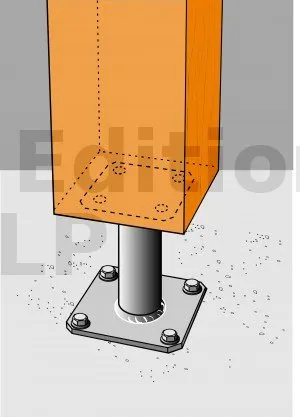

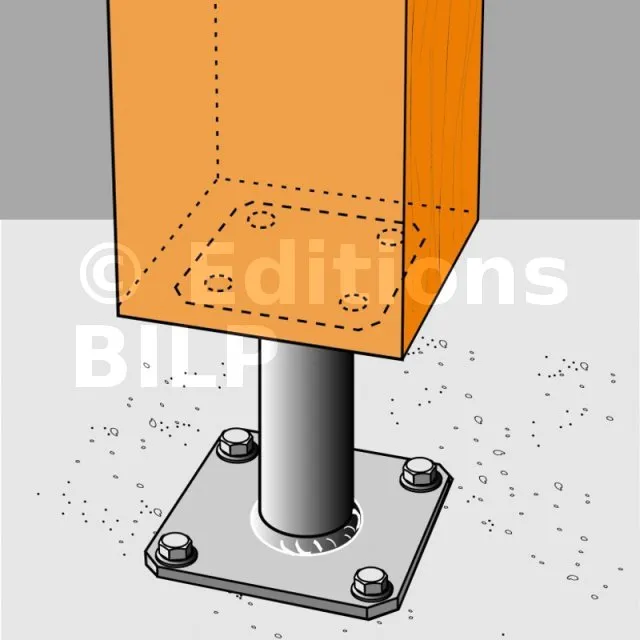

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
