Pieds de poteau en âme à sceller - Réf. PIG

EN STOCK

Expédition immédiate disponible pour 5 unité(s).

26€⁰⁰

HT / Pied de poteau

(31.20 € TTC)

Référence
PIG
Fabrication
française
Matériau
S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
Marque
SIMPSON Strong-Tie
Largeur (A)
90mm
Perçages platine haute
4Ø8.5
Hauteur (C)
110mm
Profondeur (B)
60mm
Hauteur (F)
250mm
Diamètre (G)
20mm
Épaisseur t1
8mm
Épaisseur t2
12mm
Charge maximale admissible en compression
3.66 tonnes

Pieds de poteau en âme à sceller

Le PIG est utilisé pour ancrer et protéger les poteaux du pourrissement. Il doit être scellé dans le béton.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance :FR-DoP-e07/0285

Matière :

S235JR suivant NF EN 10025.
Finition galvanisation à chaud suivant NF EN ISO 1461,

Avantages :

Reprise de charge en soulèvement,
Hauteur réglable grâce à la tige à sceller,
Discrétion améliorée.

Applications

Support :

Porteur : béton
Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

Poteaux de auvents et pergolas
Poteaux de vérandas et de terrasse,
Poteaux de console...

Données techniques

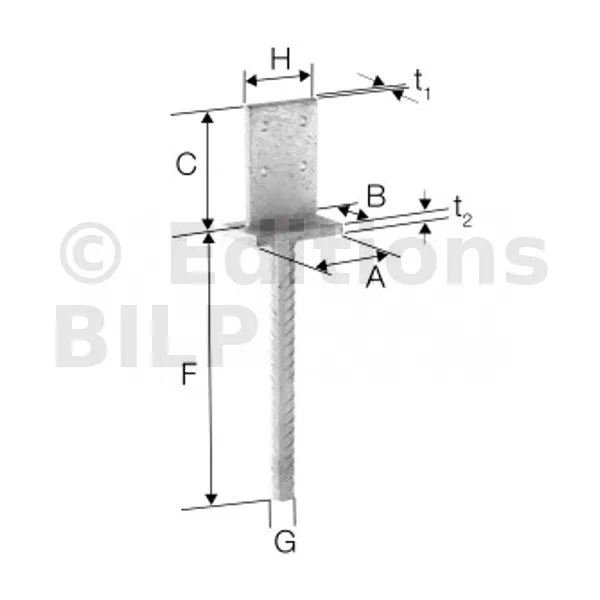

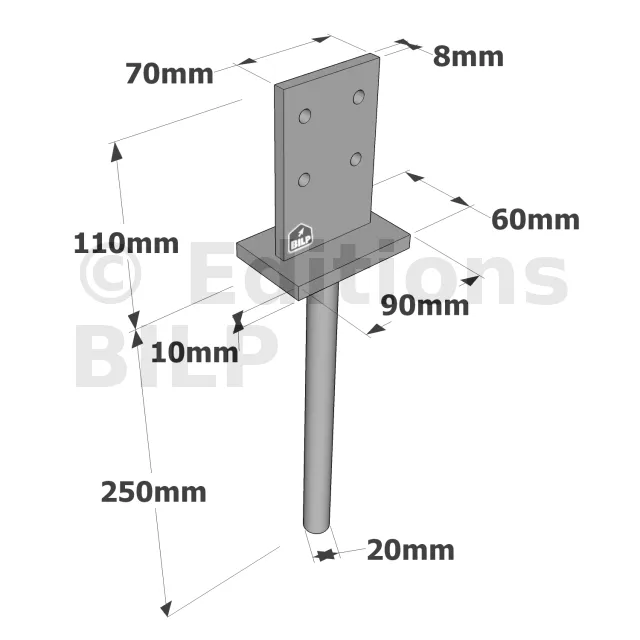

Dimensions

Références	Dimensions [mm]								Perçages platine haute
	A	B	C	F	G	H	t1	t2	Ø8.5
PIG	90	60	110	250	20	70	8	10	4

Performances du produit

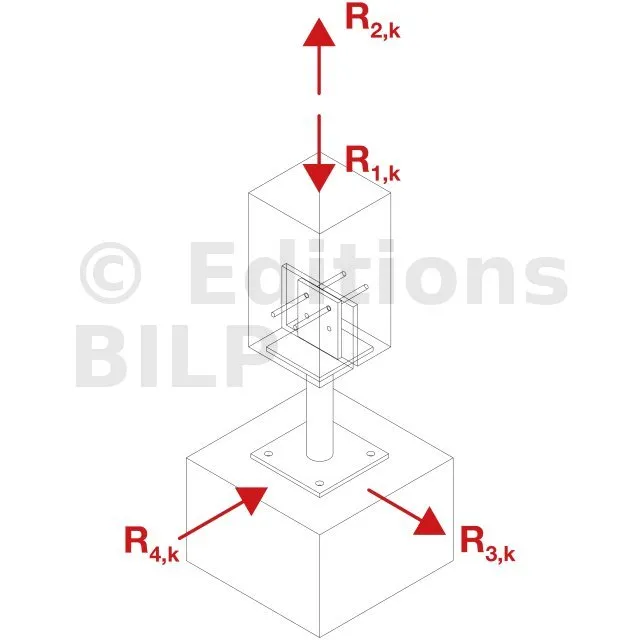

Références	Fixations		Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		R1.k	R2.k				R3.k				R4.k
	Quantité	Type		Largeur poteau [mm]				Largeur poteau [mm]				Largeur poteau [mm]
				60	80	100	120	60	80	100	120	60	80	100	120	140	160
PIG	4	STD8x L	54.5/kmod	13.8	16	18.7	20.7	min( 9.4 ; 7.9/kmod )	min( 10.9 ; 7.9/kmod )	min( 12.7 ; 7.9/kmod )	7.9/kmod	3.1	4.1	min( 5.9 ; 5.3/kmod )	min( 7.9 ; 5.4/kmod )	min( 9.4 ; 5.7/kmod )	6.3/kmod

Valeurs Caractéristiques simplifiées

Références	Fixations		Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		R1.k	R2.k				R3.k				R4.k
	Quantité	Type		Largeur poteau [mm]				Largeur poteau [mm]				Largeur poteau [mm]
				60	80	100	120	60	80	100	120	60	80	100	120	140	160
PIG	4	STD8x L	77.8	13.8	16	18.7	20.7	9.4	10.9	11.3	11.3	3.1	4.1	5.9	7.9	8.1	9

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue pieds de poteau en âme à sceller

Fixations
Sur poteau bois :

Broches STD8 ou boulons de Ø 8 mm.

Sur béton :

Scellement du rond à béton Ø 20 mm dans la dalle à béton avec résine AT-HP.

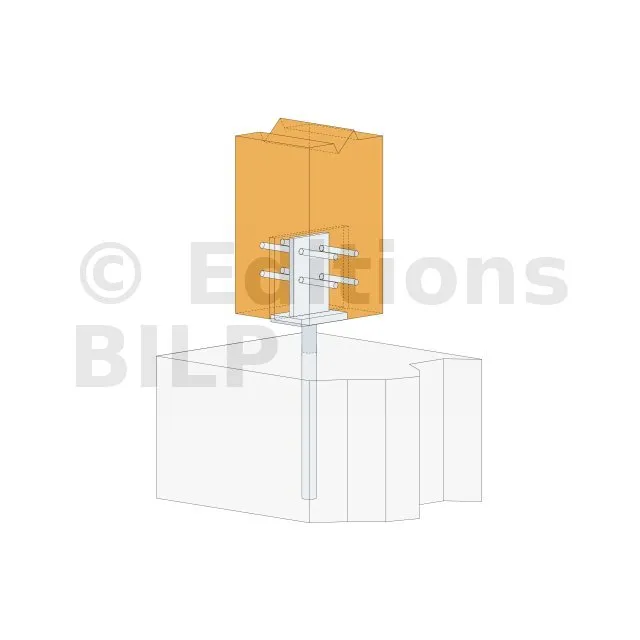

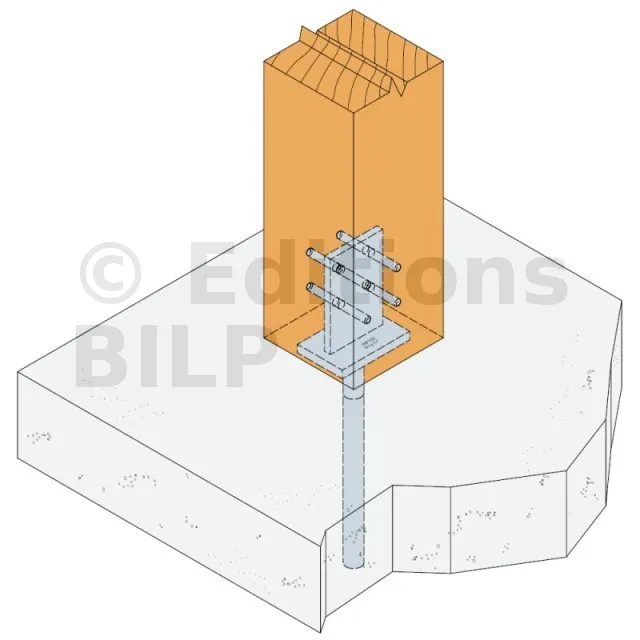

Installation
Partie haute :

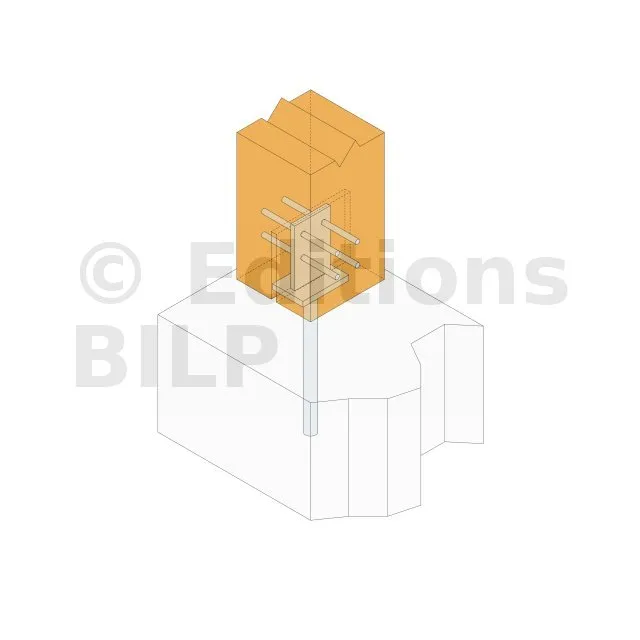

1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
2. Identifier la position des broches (ou boulons) sur les flancs du poteau
3. Percer transversalement le poteau pour y insérer les broches. (diamètre de perçage fonction du diamètre de la broche)
4. Positionner le pied de poteau en âme et insérer les broches.

Partie basse :
1. Fixer le pied de poteau au poteau,
2. Percer le support verticalement, au diamètre et à la profondeur préconisé,
3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement,
4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce-dernier est coulé.
