- Réf. PIG

EN STOCK
Expédition immédiate disponible pour 13 unité(s).
22€41
  HT  / Pied de poteau
(26.89 € TTC)

  • Référence
    PIG
  • Fabrication
    française
  • Matériau
    S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    90mm
  • Perçages platine haute
    4Ø8.5
  • Hauteur (C)
    110mm
  • Profondeur (B)
    60mm
  • Hauteur (F)
    250mm
  • Diamètre (G)
    20mm
  • Épaisseur t1
    8mm
  • Épaisseur t2
    12mm
  • Charge maximale admissible en compression
    3.66 tonnes

Pieds de poteau en âme à sceller

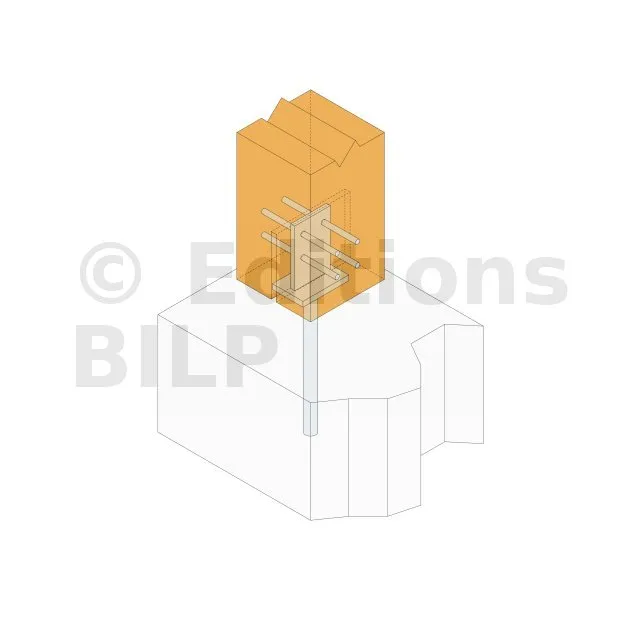

Le PIG est utilisé pour ancrer et protéger les poteaux du pourrissement. Il doit être scellé dans le béton.

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

  • S235JR suivant NF EN 10025.
  • Finition galvanisation à chaud suivant NF EN ISO 1461,

Avantages :

  • Reprise de charge en soulèvement,
  • Hauteur réglable grâce à la tige à sceller,
  • Discrétion améliorée.

Applications

Support :

  • Porteur : béton
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation :

  • Poteaux de auvents et pergolas
  • Poteaux de vérandas et de terrasse,
  • Poteaux de console...

Données techniques

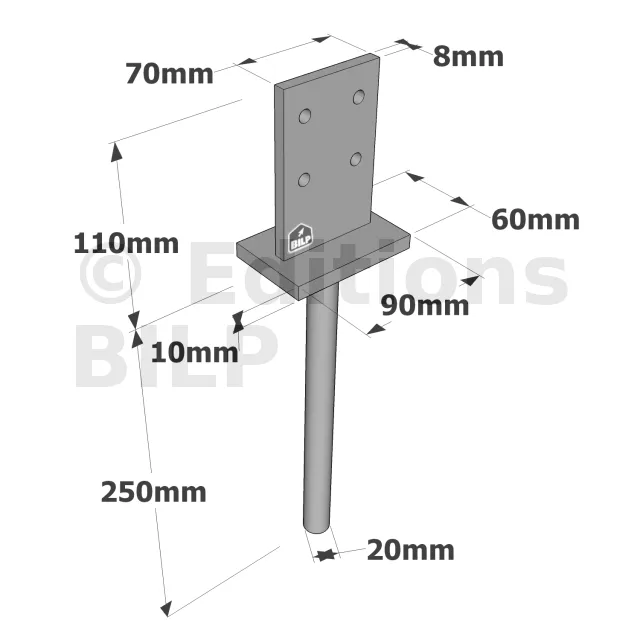

Dimensions


RéférencesDimensions [mm]Perçages platine haute
A B C F G H t1 t2 Ø8.5
PIG 90 60 110 250 20 70 8 10 4

Performances du produit
RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k R2.k R3.k R4.k
Quantité Type Largeur poteau [mm] Largeur poteau [mm] Largeur poteau [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG 4 STD8x L 54.5/kmod 13.8 16 18.7 20.7 min( 9.4 ; 7.9/kmod ) min( 10.9 ; 7.9/kmod ) min( 12.7 ; 7.9/kmod ) 7.9/kmod 3.1 4.1 min( 5.9 ; 5.3/kmod ) min( 7.9 ; 5.4/kmod ) min( 9.4 ; 5.7/kmod ) 6.3/kmod

Valeurs Caractéristiques simplifiées

RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau R1.k R2.k R3.k R4.k
Quantité Type Largeur poteau [mm] Largeur poteau [mm] Largeur poteau [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG 4 STD8x L 77.8 13.8 16 18.7 20.7 9.4 10.9 11.3 11.3 3.1 4.1 5.9 7.9 8.1 9

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
