Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseur 4mm, profondeur 110mm) - Réf. GSE600/4X-AL

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition dans moins de 7 jours.
22€33
  HT  / sabot
(26.80 € TTC)

  • Référence
    GSE600/4X-AL
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie

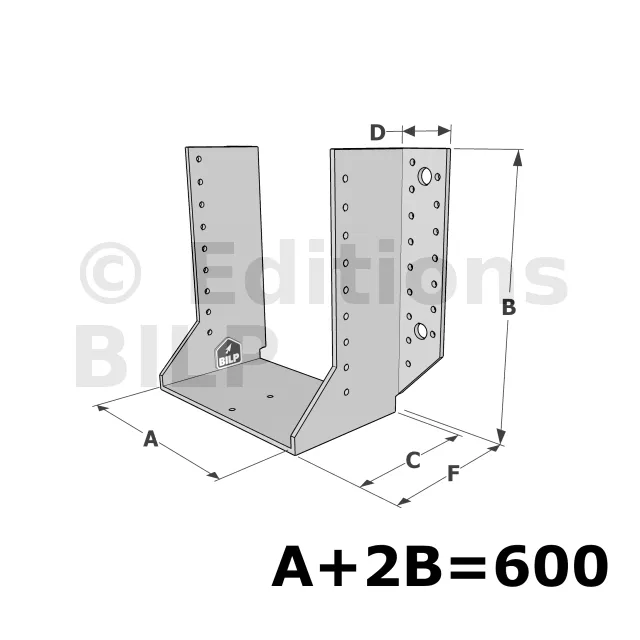

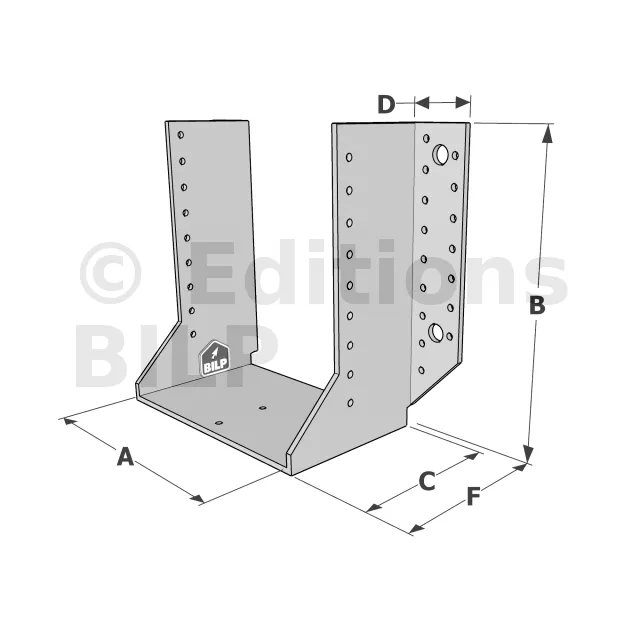

  • Hauteur minimale du bois porté
    Hauteur(B)+10
  • Hauteur maximale du bois porté
    Hauteur(B)*3/2
  • Profondeur (C)
    110mm
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Perçages sur porteur Ø5 [mm]
    38
  • Perçages sur porté Ø5 [mm]
    20
  • Profondeur (F)
    118mm
  • Largeur (D)
    45.5mm
  • Hauteur (B)
    (600- Largeur (A))/2
  • Epaisseur
    4mm
  • Nombre de trous Ø13 [mm] par sabot
    4
  • Nombre de pointes pour une connexion bois-bois sous condition de feu
    Porteur : 32 - Porté : 18
  • Nombre de pointes sur la poutre pour une connexion bois-béton sous condition de feu
    18
  • Nombre de fixations sur le béton pour une connexion bois-béton sous condition de feu
    4
  • Nombre de vis SSH pour une connexion bois-bois
    4

Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseur 4mm)

Les grands sabots à ailes extérieures GSE sont préconisés dans de nombreuses applications. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. La polyvalence de ces sabots, ainsi que leur justification en situation d’incendie sur bois et sur béton, les rend incontournables dans la construction en bois massif et bois lamellé-collé, y compris pour les ouvrages publics.

Caractéristiques

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur 4 mm.

Avantages :

  • Résistance au feu de 30 minutes suivant l’Eurocode 5 sur bois et sur béton,
  • Installation rapide et simple,
  • Largeurs au choix selon les plages indiquées...

Applications

Support :

  • Porteur : bois massif, bois composite, bois lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, fermes triangulées, profilés, bois lamellé-collé...

Domaines d’utilisation :

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevrons,
  • Renforcement d‘assemblages existants...

Développés et largeurs


RéférencesDimensions [mm]
Développé Largeur Profondeur
GSE300/4X 300 32 - 110 110
GSE340/4X 340 32 - 110 110
GSE380/4X 380 32 - 136 110
GSE440/4X 440 32 - 136 110
GSE500/4X 500 32 - 136 110
GSE500/4X-AL 500 137 - 200 110
GSE540/4X 540 32 - 136 110
GSE540/4X-AL 540 137 - 200 110
GSE600/4X 600 32 - 136 110
GSE600/4X-AL 600 137 - 200 110
GSE660/4X 660 32 - 136 110
GSE660/4X-AL 660 137 - 200 110
GSE720/4X 720 32 - 136 110
GSE720/4X-AL 720 137 - 200 110
GSE780/4X 780 32 - 136 110
GSE780/4X-AL 780 137 - 200 110
GSE840/4X 840 32 - 136 110
GSE840/4X-AL 840 137 - 200 110
GSE900/4X 900 32 - 136 110
GSE900/4X-AL 900 137 - 200 110
GSE960/4X 960 32 - 136 110
GSE960/4X-AL 960 137 - 200 110
GSE1020/4X 1020 32 - 136 110
GSE1020/4X-AL 1020 137 - 200 110

Pour les largeurs intermédiaires, la résistance caractéristique à considérer (valeurs au feu comprises) est la plus faible des valeurs données pour les largeurs inférieures et supérieures à développé identique.

Valeurs caractéristiques sous condition de feu - Connexion bois sur bois

RéférencesValeurs Caractéristiques sous condition de feu - Connexion bois sur bois
Fixations Valeurs Caractéristiques - Bois GL24 [kN] Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k,fi R1,k,fi R4,k,fi
Qté Qté Largeur 90 mm Largeur comprise entre 100 et 136 mm Largeur comprise entre 137 et 200 mm Largeur comprise entre 100 et 136 mm Largeur comprise entre 137 et 200 mm
CNA4.0x75 CNA4.0x75 CNA4.0x75 CNA4.0x75 CNA4.0x75
GSE300/4X 12 6 1.5 - - - -
GSE340/4X 16 8 1.8 - - - -
GSE380/4X 16 8 1.8 1 - 3.5 -
GSE440/4X 22 12 3 2.5 - 4.4 -
GSE500/4X 28 14 3.7 3.6 - 5.3 -
GSE500/4X-AL 22 12 - - 2.5 - 4.4
GSE540/4X 32 16 4.6 4.7 - 5.9 -
GSE540/4X-AL 26 14 - - 3.6 - 5
GSE600/4X 38 20 6.5 7.3 - 6.7 -
GSE600/4X-AL 32 18 - - 6 - 5.9
GSE660/4X 44 22 7.5 8.7 - 7.6 -
GSE660/4X-AL 38 20 - - 7.3 - 6.7
GSE720/4X 50 26 9.7 11.4 - 8.5 -
GSE720/4X-AL 44 24 - - 10 - 7.6
GSE780/4X 56 28 10.8 12.8 - 9.4 -
GSE780/4X-AL 50 26 - - 11.4 - 8.5
GSE840/4X 62 32 13.1 15.4 - 10.3 -
GSE840/4X-AL 56 30 - - 14.1 - 9.4
GSE900/4X 68 36 15.5 18 - 11.1 -
GSE900/4X-AL 62 32 - - 15.4 - 10.3
GSE960/4X 74 38 16.7 19.3 - 12 -
GSE960/4X-AL 68 34 - - 16.8 - 11.1
GSE1020/4X 80 40 18 20.6 - 12.9 -
GSE1020/4X-AL 74 38 - - 19.3 - 12

Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.

Valeurs caractéristiques sous condition de feu - connexion bois sur béton

RéférencesValeurs Caractéristiques sous condition de feu - Connexion bois sur béton
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Porteur Poutre R1,k,fi R4,k,fi
Qté Type Qté Type Largeur comprise entre 100 et 136 mm Largeur comprise entre 137 et 200 mm Largeur comprise entre 100 et 136 mm Largeur comprise entre 137 et 200 mm
CNA4.0x75 CNA4.0x75 CNA4.0x75 CNA4.0x75
GSE300/4X 2 Ø12* 6 CNA - - - -
GSE340/4X 2 Ø12* 8 CNA - - - -
GSE380/4X 2 Ø12* 8 CNA 10 - 2.1 -
GSE440/4X 4 Ø12* 12 CNA 20 - 4.1 -
GSE500/4X 4 Ø12* 14 CNA 20 - 4.1 -
GSE500/4X-AL 2 Ø12* 12 CNA - 10 - 2.1
GSE540/4X 4 Ø12* 16 CNA 20 - 4.1 -
GSE540/4X-AL 4 Ø12* 14 CNA - 20 - 4.1
GSE600/4X 4 Ø12* 20 CNA 20 - 4.1 -
GSE600/4X-AL 4 Ø12* 18 CNA - 20 - 4.1
GSE660/4X 6 Ø12* 22 CNA 20.6 - 6.2 -
GSE660/4X-AL 4 Ø12* 20 CNA - 20 - 4.1
GSE720/4X 6 Ø12* 26 CNA 20.6 - 6.2 -
GSE720/4X-AL 6 Ø12* 24 CNA - 20.6 - 6.2
GSE780/4X 6 Ø12* 28 CNA 20.6 - 6.2 -
GSE780/4X-AL 6 Ø12* 26 CNA - 20.6 - 6.2
GSE840/4X 6 Ø12* 32 CNA 20.6 - 6.2 -
GSE840/4X-AL 6 Ø12* 30 CNA - 20.6 - 6.2
GSE900/4X 6 Ø12* 36 CNA 20.6 - 6.2 -
GSE900/4X-AL 6 Ø12* 32 CNA - 20.6 - 6.2
GSE960/4X 6 Ø12* 38 CNA 20.6 - 6.2 -
GSE960/4X-AL 6 Ø12* 34 CNA - 20.6 - 6.2
GSE1020/4X 6 Ø12* 40 CNA 20.6 - 6.2 -
GSE1020/4X-AL 6 Ø12* 38 CNA - 20.6 - 6.2

Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30.

* Afin de justifier de la résistance au feu du groupe d’ancrages, les ancrages dans le porteur doivent être des chevilles mécaniques FM-753 CRACK 3DG. Les seules fixations autorisées dans la poutre sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.

Valeurs caractéristiques - Connexion bois sur bois petites largeurs - Avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois petites largeurs - avec vis connecteur SSH
Largeur de la poutre [mm] Fixations Valeurs Caractéristiques - Bois C24 [kN]
Min. Max. Porteur Porté R1.k R2.k R3.k R4.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
GSE300/4X 32 110 2 SSH12.0x60 6 CNA 8.1 8.7 7.4 8.1 1.9 3.1 5 5
GSE340/4X 32 110 2 SSH12.0x60 8 CNA 9.3 9.8 8.5 9.4 1.9 2.6 5 5
GSE380/4X 32 136 2 SSH12.0x60 8 CNA 9.5 9.8 8 9.1 1.8 2.5 5 5
GSE440/4X 32 136 4 SSH12.0x60 12 CNA 15.9 16.8 15.7 16.8 3.2 4.2 10 10
GSE500/4X 32 136 4 SSH12.0x60 14 CNA 17.4 17.9 17.4 17.9 3.1 3.6 10 10
GSE540/4X 32 136 4 SSH12.0x60 16 CNA 18.4 18.5 18.4 18.5 3.2 3.7 10 10
GSE600/4X 32 136 4 SSH12.0x60 20 CNA 19.2 19.2 19.2 19.2 3.8 4.1 10 10
GSE660/4X 32 136 6 SSH12.0x60 22 CNA 27.7 27.7 27.7 27.7 4.1 4.5 15 15
GSE720/4X 32 136 6 SSH12.0x60 26 CNA 28.5 28.5 28.5 28.5 4.5 5 15 15
GSE780/4X 32 136 6 SSH12.0x60 28 CNA 28.8 28.8 28.8 28.8 4.6 5.1 15 15
GSE840/4X 32 136 6 SSH12.0x60 32 CNA 29.1 29.1 29.1 29.1 4.7 5.1 15 15
GSE900/4X 32 136 6 SSH12.0x60 34 CNA 29.2 29.2 29.2 29.2 4.6 4.9 15 15
GSE960/4X 32 136 6 SSH12.0x60 38 CNA 29.4 29.4 29.4 29.4 4.8 5.2 15 15
GSE1020/4X 32 136 6 SSH12.0x60 40 CNA 29.5 29.5 29.5 29.5 4.8 5 15 15

La tension transversale doit être vérifiée par l’utilisateur car elle peut être prépondérante.

Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :

VisDistance min de rive chargée a2.tDistance min de rive non chargée a2.c
SSH12.0 80 40

Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.

L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø12x60 est de 73 mm.

Valeurs caractéristiques - Connexion bois sur bois grandes largeurs - Avec vis connecteur SSH

RéférencesValeurs Caractéristiques - Bois sur bois grandes largeurs - avec vis connecteur SSH
Largeur de la poutre [mm] Fixations Valeurs Caractéristiques - Bois C24 [kN]
Min. Max. Porteur Porté R1.k R2.k R3.k R4.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
GSE500/4X-AL 137 200 2 SSH12.0x60 12 CNA 10 10 9.9 10 3.8 3.8 5 5
GSE540/4X 137 200 4 SSH12.0x60 14 CNA 16.7 17 15.8 16.8 7 7 10 10
GSE600/4X-AL 137 200 4 SSH12.0x60 18 CNA 18.5 18.5 18.2 18.5 6.6 6.6 10 10
GSE660/4X-AL 137 200 4 SSH12.0x60 20 CNA 18.5 18.5 18.5 18.5 5.6 5.6 10 10
GSE720/4X-AL 137 200 6 SSH12.0x60 24 CNA 28 28 27.3 28 7.7 7.7 15 15
GSE780/4X-AL 137 200 6 SSH12.0x60 26 CNA 28.5 28.5 28.3 28.5 7.4 7.4 15 15
GSE840/4X-AL 137 200 6 SSH12.0x60 30 CNA 28.8 28.8 28.8 28.8 6.9 6.9 15 15
GSE900/4X-AL 137 200 6 SSH12.0x60 32 CNA 28.9 28.9 28.9 28.9 6.4 6.4 15 15
GSE960/4X-AL 137 200 6 SSH12.0x60 34 CNA 29.1 29.1 29.1 29.1 6.3 6.3 15 15
GSE1020/4X-AL 137 200 6 SSH12.0x60 38 CNA 29.2 29.2 29.2 29.2 5.9 5.9 15 15

La tension transversale doit être vérifiée par l’utilisateur et car elle peut être prépondérante.

Ces valeurs sont valides si les distances minimum de SSH ci-dessous sont respectées :

VisDistance min de rive chargée a2.tDistance min de rive non chargée a2.c
SSH12.0 80 40

Pour des distances plus faibles, se référer à l’ETA-06/0270 et l’EN1995.

L’épaisseur minimale du bois porteur pour l’utilisation de SSH Ø12x60 est de 73 mm.

Valeurs caractéristiques sous condition de feu - Connexion bois sur bois avec vis SSH

RéférencesValeurs Caractéristiques sous condition de feu - Connexion bois sur bois avec vis SSH
Fixations Valeurs Caractéristiques - Bois GL24 [kN] Valeurs Caractéristiques - Bois C24 [kN]
Porteur Porté R1,k,fi R1,k,fi
Qté Type Qté Type Largeur 90 mm Largeur de 100 à 136 mm Largeur de 137 à 200 mm
GSE300/4X 2 SSH12.0x80 6 CNA4.0x75 2.3 - -
GSE340/4X 2 SSH12.0x80 8 CNA4.0x75 3 - -
GSE380/4X 2 SSH12.0x80 8 CNA4.0x75 3.2 2.7 -
GSE440/4X 4 SSH12.0x80 12 CNA4.0x75 5.3 4.6 -
GSE500/4X 4 SSH12.0x80 14 CNA4.0x75 6.1 5.3 -
GSE500/4X-AL 2 SSH12.0x80 12 CNA4.0x75 - - 3.5
GSE540/4X 4 SSH12.0x80 16 CNA4.0x75 6.8 6.5 -
GSE540/4X-AL 4 SSH12.0x80 14 CNA4.0x75 - - 5.2
GSE600/4X 4 SSH12.0x80 20 CNA4.0x75 7.1 6.8 -
GSE600/4X-AL 4 SSH12.0x80 18 CNA4.0x75 - - 6.5
GSE660/4X 6 SSH12.0x80 22 CNA4.0x75 10.1 9.1 -
GSE660/4X-AL 4 SSH12.0x80 20 CNA4.0x75 - - 6.5
GSE720/4X 6 SSH12.0x80 26 CNA4.0x75 10.5 10 -
GSE720/4X-AL 6 SSH12.0x80 24 CNA4.0x75 - - 9.7
GSE780/4X 6 SSH12.0x80 28 CNA4.0x75 10.6 10.2 -
GSE780/4X-AL 6 SSH12.0x80 26 CNA4.0x75 - - 10.1
GSE840/4X 6 SSH12.0x80 32 CNA4.0x75 10.7 10.3 -
GSE840/4X-AL 6 SSH12.0x80 30 CNA4.0x75 - - 10.1
GSE900/4X 6 SSH12.0x80 36 CNA4.0x75 10.8 10.3 -
GSE900/4X-AL 6 SSH12.0x80 32 CNA4.0x75 - - 10.2
GSE960/4X 6 SSH12.0x80 38 CNA4.0x75 10.8 10.4 -
GSE960/4X-AL 6 SSH12.0x80 34 CNA4.0x75 - - 10.3
GSE1020/4X 6 SSH12.0x80 40 CNA4.0x75 10.8 10.4 -
GSE1020/4X-AL 6 SSH12.0x80 38 CNA4.0x75 - - 10.3

Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sur la poutre porteuse sont les SSH12.0x80 et celles autorisées sur la poutre portée sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.
