Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseur 4mm, profondeur 110mm) - Réf. GSE900/4X
-
RéférenceGSE900/4X
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois portéHauteur(B)+10
-
Hauteur maximale du bois portéHauteur(B)*3/2
-
Profondeur (C)110mm
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Perçages sur porteur Ø568
-
Perçages sur porteur Ø13 [mm]6
-
Perçages sur porté Ø5 [mm]38
-
Profondeur (F)118mm
-
Largeur (D)45.5mm
-
Fixation BOIS/BOIS - clouage totalPorteur : 68 ; Porté : 36 ; type : pointes annelées CNA Ø4.0 x 35 mm ou vis CSA Ø5.0 x 35 mm
-
Fixation BOIS/BOIS - clouage partielPorteur : 34 ; Porté : 18 ; type : pointes annelées CNA Ø4.0 x 35 mm ou vis CSA Ø5.0 x 35 mm
-
Fixation sur BÉTON ou ACIERPorteur : 6 - WA M12-104/5 ; Porté : 38 - CNA Ø4.0 x 35 mm
-

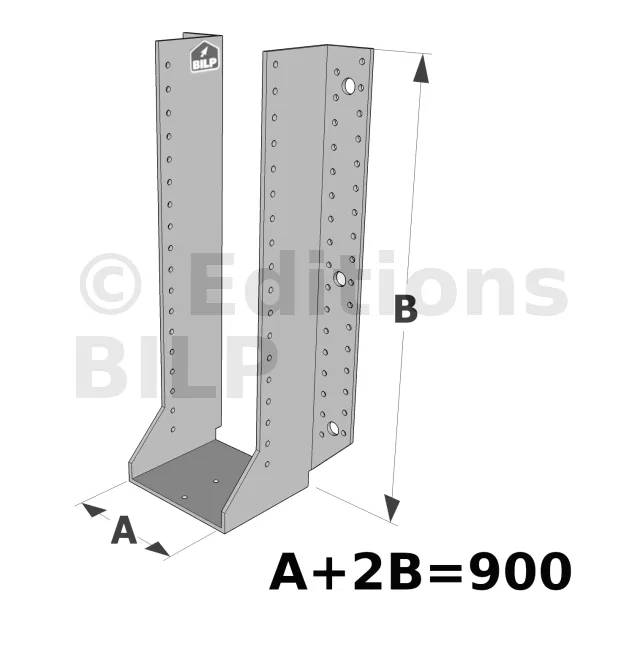

Hauteur (B)(900- Largeur (A))/2
-
Epaisseur4mm
Grands sabots à ailes extérieures, gamme GSE CLASSIQUE (épaisseur 4mm)
Les grands sabots à ailes exterieures sont préconisés dans de nombreux cas. Ils permettent d‘assembler une structure efficacement sans usinage à façon et ainsi de fiabiliser l‘ouvrage. De même, la multitude des applications rendues possibles par la polyvalence de ces produits les rendent aujourd’hui incontournables dans la construction.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier galvanisé S250GD + Z275 suivant NF EN 10346.
- Épaisseur : 4 mm.
Avantages :
- Résistance au feu de 30 minutes suivant l’Eurocode 5 sur bois et sur béton,
- Installation rapide et simple.
- Largeurs au choix selon les plages indiquées...
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé collé, béton, acier...
- Porté : bois massif, bois composite, fermes triangulées, profilés, bois lamellé-collé...
Domaines d’utilisation :
- Solives, pannes.
- Poutres lisses et montants de bardage.
- Butées de chevrons.
- Renforcement d‘assemblages existants...
Valeurs caractéristiques sous condition de feu - Connexion bois sur bois
Références | Valeurs Caractéristiques sous condition de feu - Connexion bois sur bois | |||
---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
Porteur | Porté | R1,k,fi | ||
Largeur comprise entre 100 et 139 mm | Largeur comprise entre 140 et 200 mm | |||
Qté | Qté | CNA4.0x75 | CNA4.0x75 | |
GSE380/4X | 16 | 8 | 1 | - |
GSE440/4X | 22 | 12 | 2.5 | - |
GSE500/4X | 28 | 14 | 3.6 | 2.5 |
GSE540/4X | 32 | 16 | 4.7 | 3.6 |
GSE600/4X | 38 | 20 | 7.3 | 6 |
GSE660/4X | 44 | 22 | 8.7 | 7.3 |
GSE720/4X | 50 | 26 | 11.4 | 10 |
GSE780/4X | 56 | 28 | 12.8 | 11.4 |
GSE840/4X | 62 | 32 | 15.4 | 14.1 |
GSE900/4X | 68 | 36 | 18 | 15.4 |
GSE960/4X | 74 | 38 | 19.3 | 16.8 |
GSE1020/4X | 80 | 40 | 20.6 | 19.3 |
Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. Les seules fixations autorisées sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.
Valeurs caractéristiques sous condition de feu - connexion bois su béton
Références | Valeurs Caractéristiques sous condition de feu - Connexion bois sur béton | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
Porteur | Poutre | R1,k,fi | ||||
Largeur comprise entre 100 et 139 mm | Largeur comprise entre 140 et 200 mm | |||||
Qté | Type | Qté | Type | CNA4.0x75 | CNA4.0x75 | |
GSE380/4X | 2 | Ø12* | 8 | CNA | 10 | - |
GSE440/4X | 4 | Ø12* | 12 | CNA | 20 | - |
GSE500/4X | 4 | Ø12* | 14 | CNA | 20 | 10 |
GSE540/4X | 4 | Ø12* | 16 | CNA | 20 | 20 |
GSE600/4X | 4 | Ø12* | 20 | CNA | 20 | 20 |
GSE660/4X | 6 | Ø12* | 22 | CNA | 20.6 | 20 |
GSE720/4X | 6 | Ø12* | 26 | CNA | 20.6 | 20.6 |
GSE780/4X | 6 | Ø12* | 28 | CNA | 20.6 | 20.6 |
GSE840/4X | 6 | Ø12* | 32 | CNA | 20.6 | 20.6 |
GSE900/4X | 6 | Ø12* | 36 | CNA | 20.6 | 20.6 |
GSE960/4X | 6 | Ø12* | 38 | CNA | 20.6 | 20.6 |
GSE1020/4X | 6 | Ø12* | 40 | CNA | 20.6 | 20.6 |
Les valeurs en situation d’incendie sont des valeurs de résistances caractéristiques à 30 minutes R30. * Afin de justifier de la résistance au feu du groupe d’ancrages, les ancrages dans le porteur doivent être des chevilles mécaniques BOAX II. Les seules fixations autorisées dans la poutre sont les pointes CNA Ø4,0x75 mm ou les vis CSA Ø5,0x80-DE.
Fixations
Pour garantir les charges, les pointes et vis utilisées doivent être conformes à l‘ETA-04/0013. La fixation sur support rigide nécessite l‘emploi de fixations marquées CE, les préconisations du fabricant doivent être respectées.
Sur porté :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Sur porteur :
Support bois :
- Pointes annelées CNA Ø4.0 x 50 mm.
- Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
- Vis CSA Ø5.0 x 40 mm.
- Vis CSA Ø5.0 x 35 mm pour les épaisseurs inférieures à 60 mm
- Cas particulier de la résistance au feu 1/2 heure : pointes annelées CNA Ø4.0 x 75 mm ou vis CSA 5,0 x 80-DE.
Support acier :
- Boulons Ø12 (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Support béton :
- Cheville mécanique : goujon WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH M16-130.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
