Connecteur ajustable en angle - Réf. ACI100/80

EN STOCK
Expédition immédiate disponible pour 10 unité(s).
16€84
  HT  / Etrier
(20.21 € TTC)

  • Référence
    ACI100/80
  • Epaisseur
    2mm
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    100mm
  • Profondeur (C)
    109.7mm
  • Hauteur (B)
    80mm
  • Largeur (D)
    41.7mm
  • Perçages sur porteur Ø5 [mm]
    18
  • Perçages sur porté Ø5 [mm]
    4
  • Fixation BOIS/BOIS - clouage total
    Porteur : 14 CNA4,0x35 ; Porté : 2 - 4 CNA4,0x35
  • Fixation sur BÉTON ou ACIER
    Porteur : 2Ø12 ; Porté : 2 - 4 CNA
  • Profondeur (F)
    111.7mm
  • Perçages sur porteur Ø14
    3

Connecteur ajustable en angle

Les connecteurs ajustables ACI permettent une mise en oeuvre facilitée lors de solivages en angle. Ils sont réglables pour un angle compris entre 30° et 90° en pliant les flans selon la configuration souhaitée. Le système peut donc s‘adapter aux différentes largeurs et hauteurs de poutres en I.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Avantages

  • Utilisables sur porteur bois ou sur porteur béton,
  • Réglables sur chantier pour un angle compris entre 30 et 90°,
  • Adaptables à toutes les largeurs et hauteurs de poutres en I.

Applications

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé, béton...
  • Porté : poutres en I, poutres massives, poutres composites...

Domaines d’utilisation

  • Planchers en poutres en I,
  • Plafonds en poutres en I,
  • Fixation de solives avec un angle...

Données techniques

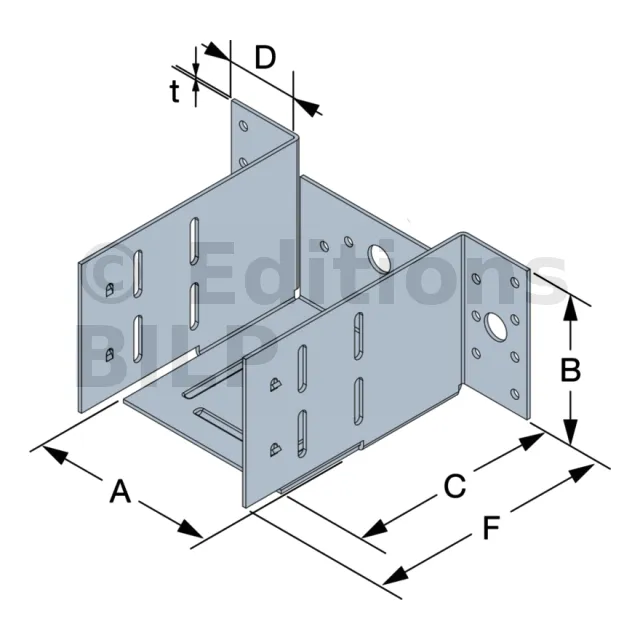

Dimensions
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø5 [mm] Ø14 [mm] Ø5 [mm]
Min. Max. Min. Max.
ACI100/80 45 69 200 400 100 80 109.7 41.7 111.7 2 18 3 4
ACI140/80 70 100 200 400 140 80 109.7 41.7 111.7 2 18 3 4

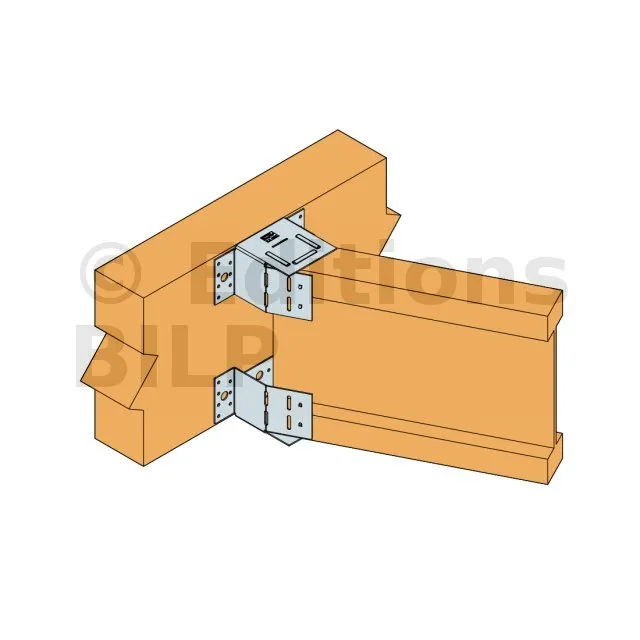

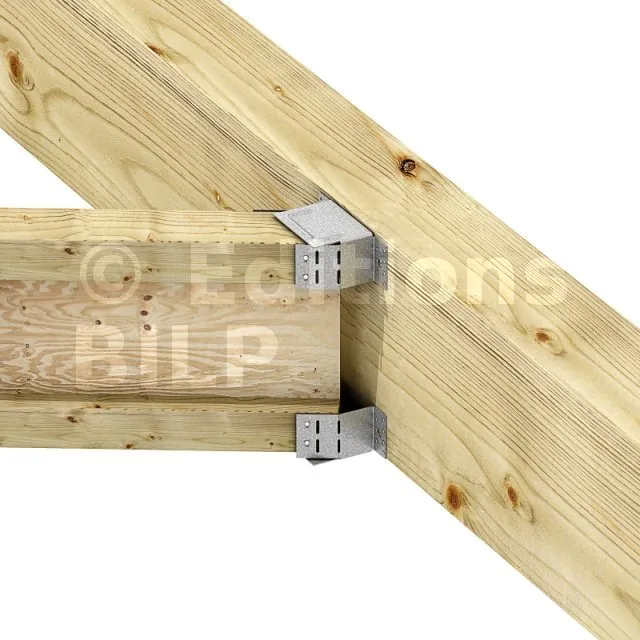

Valeurs caractéristiques - Bois sur bois - Clouage total
RéférencesValeurs caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Bois C24 (Porteur) [kN]

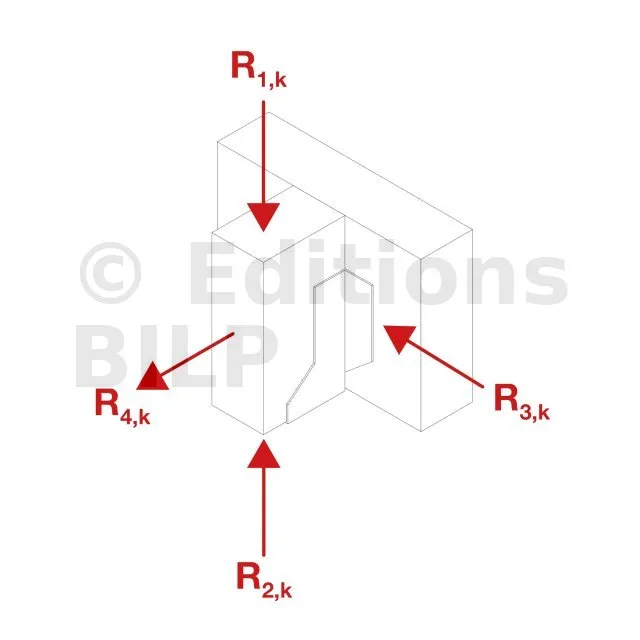

Porteur Porté R1.k - 30 à 59° R1.k - 60 à 90°
Qté Qté CNA4,0x35 CNA4,0x35
ACI100/80 14 2 - 4 6.1 8.3
ACI140/80 14 2 - 4 6.9 8.2

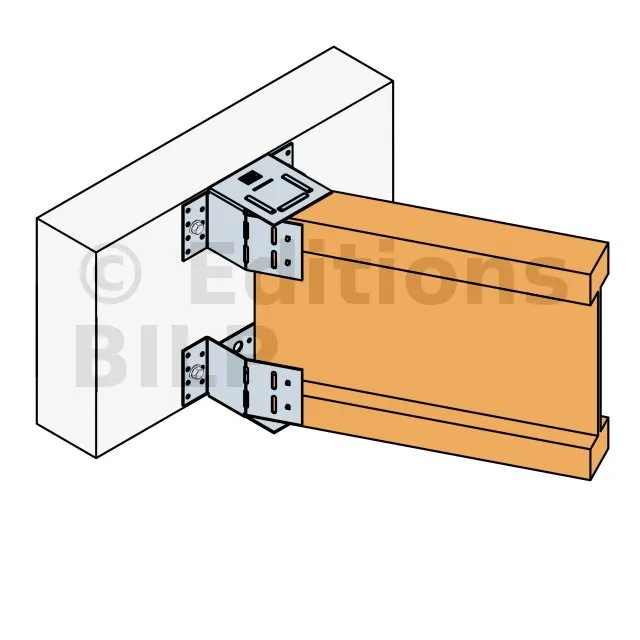

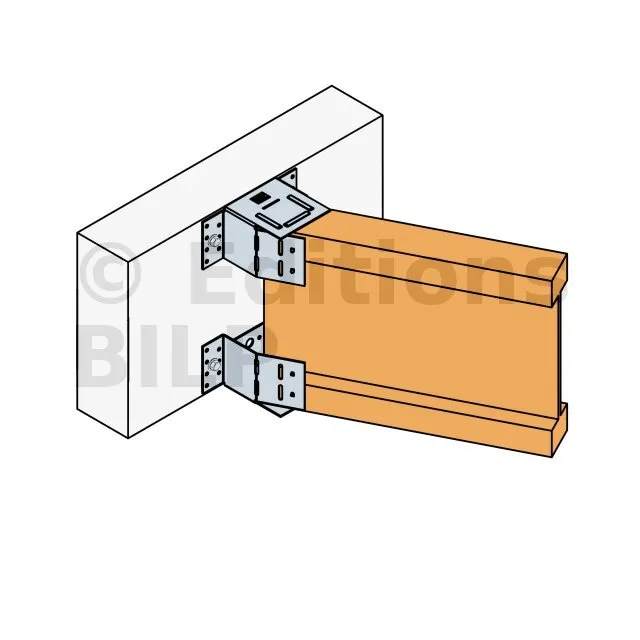

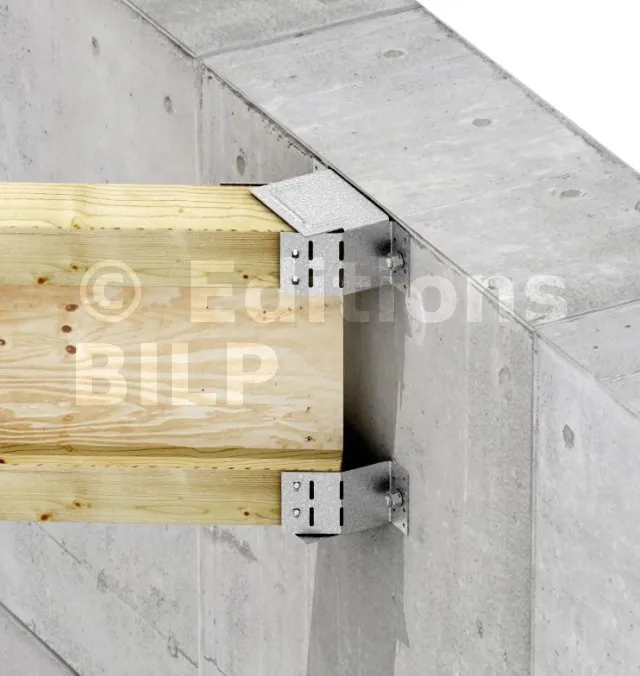

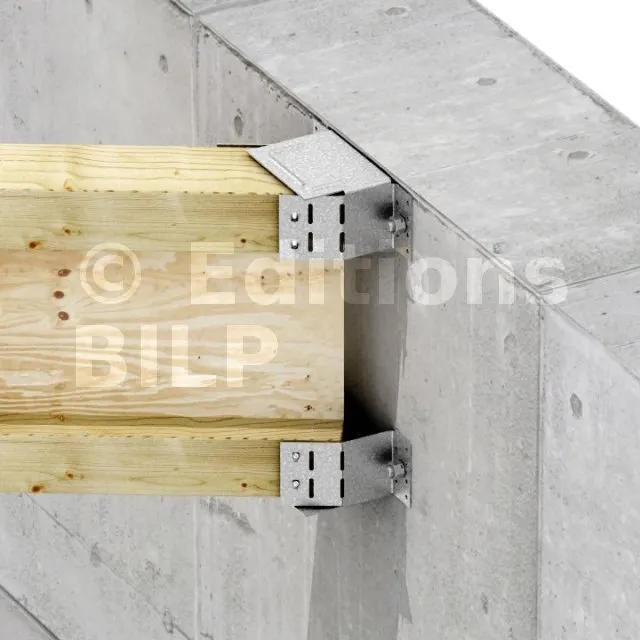

Valeurs caractéristiques - Bois sur béton
RéférencesValeurs caractéristiques - Bois sur béton ou acier
Fixations Valeurs Caractéristiques [kN]
Porteur Porté R1.k - 30 à 59° R1.k - 60 à 90°
Qté Type Qté Type CNA4,0x35 CNA4,0x35
ACI100/80 2 Ø12* 2 - 4 CNA** 7.9 10.7
ACI140/80 2 Ø12* 2 - 4 CNA** 7.6 9.5

* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs décrites dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

** Voir les colonnes de reprise de charge pour voir les fixations qui peuvent être utilisées dans l’aile A. Les valeurs dépendent du type de fixations utilisées.
