Pied de poteau carré de jardin à boulonner - Réf. AG527P_10
-
RéférenceAG527P_10
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111, Finition galvanisation à chaud suivant NF EN ISO 1461.
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)150mm
-
Largeur (C)91mm
-
Largeur (E)150mm
-
Épaisseur t13mm
-
Épaisseur t24mm
-
Perçage sur le corpsØ8 16mm
-
Perçage sur la platineØ12 4mm
-
FinitionGC (galvanisée à chaud suivant NF EN ISO 1461)
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

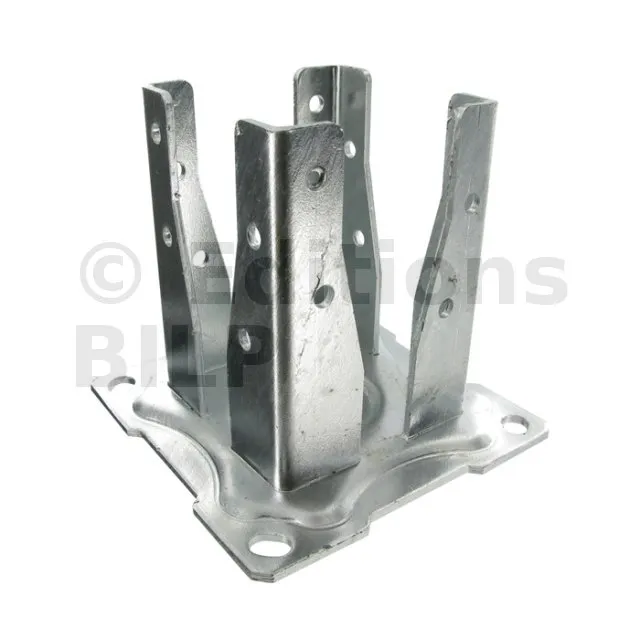

Pied de poteau carré de jardin à boulonner AG527P
Le pied de poteau carré sur platine AG527P est préconisé dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très facile à démonter, il est particulièrement adapté pour des structures temporaires. Le AG527P est à boulonner.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461.
Avantages
- Angles de la platine découpés pour plus de sécurité.
- Pour des assemblages plus esthétiques, le pied de poteau AG527P existe en finition noire (réf.AG527PB).
Applications
Support
- Porteur : béton, acier, bois massif, bois lamellé-collé, bois composite, ...
- Porté : bois massif, bois lamellé-collé, bois composite, ...
Domaines d’utilisation

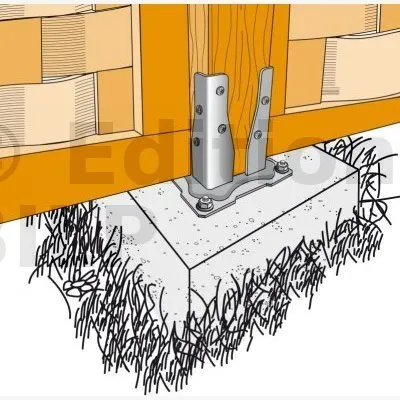

- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques

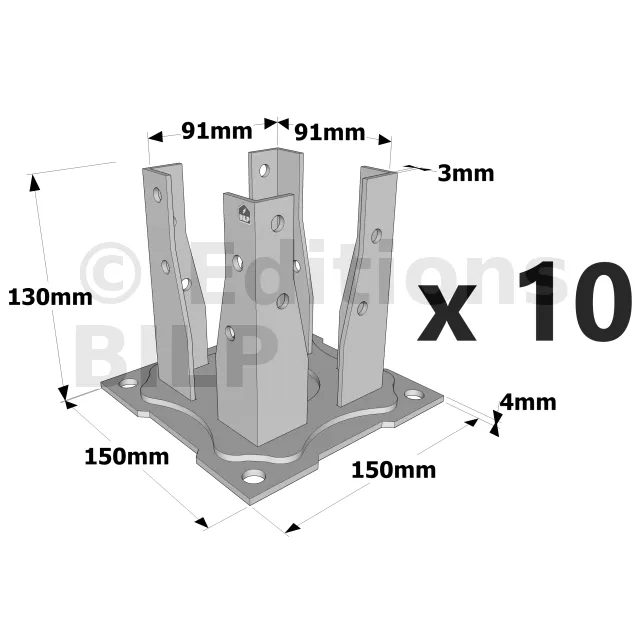

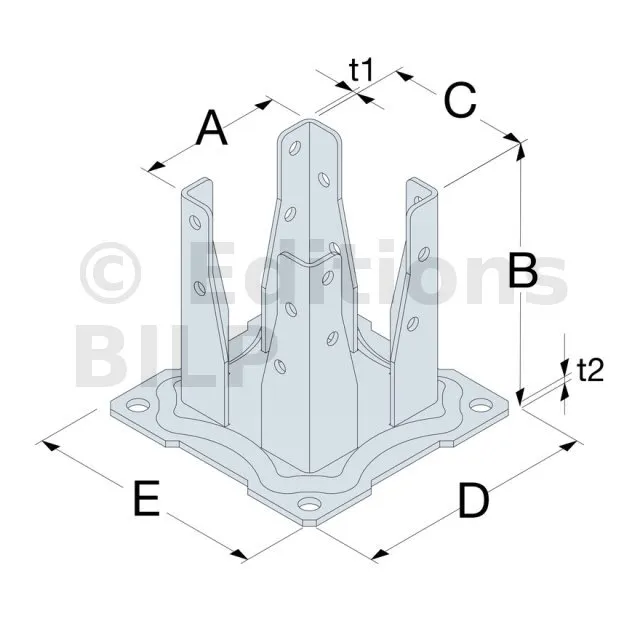

Dimensions
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø8 | Ø12 | ||||||||
| AG527P | 91 | 130 | 91 | 150 | 150 | 3 | 4 | 16 | 4 |
Fixations
Poteau :
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent également être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).

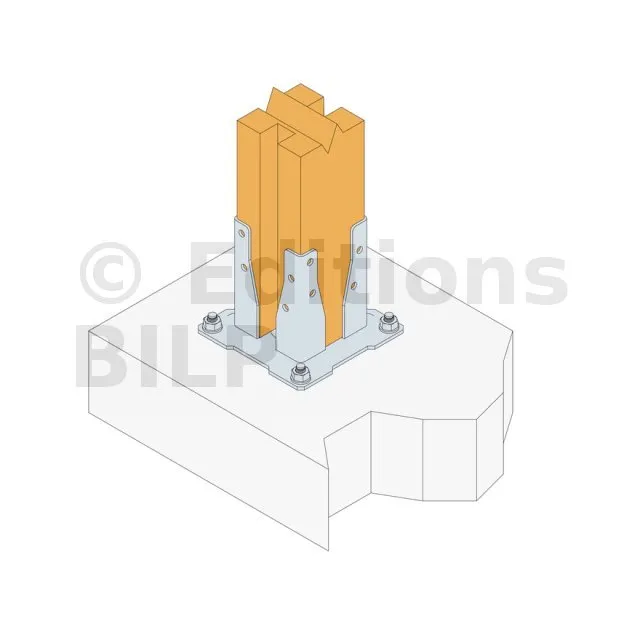

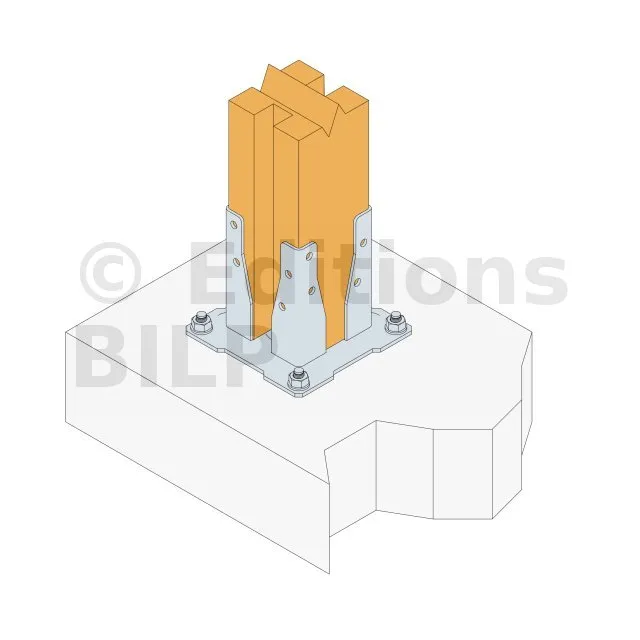

Installation
Partie basse :
1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.
Partie haute :
1. Placer le poteau dans le pied de poteau.
2. Fixer le poteau dans le pied de poteau.
