Etrier pour poutres en I - Réf. IUSE359/73

EN STOCK
Expédition immédiate disponible pour 23 unité(s).
12€93
  HT  / sabot
(15.52 € TTC)

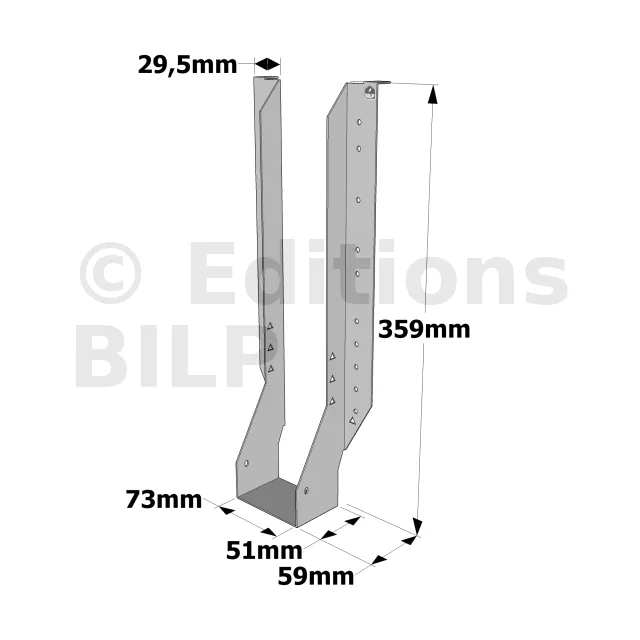

    • 359mm
    • 73mm
    • 1,2mm
    • Brides latérales
  • Autres choix

  • Référence
    IUSE359/73
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    51mm
  • Largeur (D)
    29.5mm
  • Profondeur (F)
    59mm
  • Perçages sur porté
    2Ø4
  • Perçages sur porteur
    20Ø4.3
  • Dimensions poutre
    70x360mm

Étrier à brides latérales IUSE

Les étriers à brides latérales IUSE garantissent une mise en œuvre facilitée grâce aux brides supérieures, tout en assurant un maintien de la membrure basse par forte adhérence. Le clouage s’effectue sur les brides latérales après un prépositionnement possible avec le "speed-prong".

Caractéristiques

Déclarations de performance : FR-DoP-e17/0554 ;
Agréments techniques : ETA-17/0554 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 1,2 mm.

Avantages

  • Facile et rapide à installer,
  • Aucune pointe sur la solive,
  • Fixation par pression,
  • Compatible avec les poutres en I.

Applications

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé,
  • Porté : poutres en I.

Domaines d’utilisation

  • Planchers,
  • Fixation de solives,
  • Toitures,
  • Terrasses,
  • Chevêtres, ...

Données techniques

Dimensions
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur A B C D F t Ø4.3 Ø4
IUSE199/48 45 200 48 199 51 29.5 59 1.2 10 2
IUSE219/48 45 220 48 219 51 29.5 59 1.2 12 2
IUSE239/48 45 240 48 239 51 29.5 59 1.2 14 2
IUSE299/48 45 300 48 299 51 29.5 59 1.2 16 2
IUSE359/48 45 360 48 359 51 29.5 59 1.2 20 2
IUSE399/48 45 400 48 399 51 29.5 59 1.2 22 2
IUSE239/50 47 240 50 239 51 29.5 59 1.2 14 2
IUSE299/50 47 300 50 299 51 29.5 59 1.2 16 2
IUSE239/56 53 240 56 239 51 29.5 59 1.2 14 2
IUSE299/56 53 300 56 299 51 29.5 59 1.2 16 2
IUSE199/61 58-60 200 61 199 51 29.5 59 1.2 10 2
IUSE219/61 58-60 220 61 219 51 29.5 59 1.2 12 2
IUSE239/61 58-60 240 61 239 51 29.5 59 1.2 14 2
IUSE249/61 58-60 249 61 249 51 29.5 59 1.2 14 2
IUSE299/61 58-60 300 61 299 51 29.5 59 1.2 16 2
IUSE359/61 58-60 360 61 359 51 29.5 59 1.2 20 2
IUSE399/61 58-60 400 61 399 51 29.5 59 1.2 22 2
IUSE219/66 63 220 66 219 51 29.5 59 1.2 12 2
IUSE239/66 63 240 66 239 51 29.5 59 1.2 14 2
IUSE299/66 63 300 66 299 51 29.5 59 1.2 16 2
IUSE359/66 63 360 66 359 51 29.5 59 1.2 20 2
IUSE399/66 63 400 66 399 51 29.5 59 1.2 22 2
IUSE219/73 70 220 73 219 51 29.5 59 1.2 12 2
IUSE239/73 69-70 240 73 239 51 29.5 59 1.2 14 2
IUSE294/73 70 295 73 294 51 29.5 59 1.2 16 2
IUSE299/73 69-70 300 73 299 51 29.5 59 1.2 16 2
IUSE349/73 70 350 73 349 51 29.5 59 1.2 20 2
IUSE359/73 70 360 73 359 51 29.5 59 1.2 20 2
IUSE399/73 70 400 73 399 51 29.5 59 1.2 22 2
IUSE199/92 89 - 90 200 92 199 51 29.5 59 1.2 10 2
IUSE219/92 89 - 90 220 92 219 51 29.5 59 1.2 12 2
IUSE239/92 89 - 90 240 92 239 51 29.5 59 1.2 14 2
IUSE254/92 89 - 90 255 92 219 51 29.5 59 1.2 14 2
IUSE299/92 89 - 90 300 92 239 51 29.5 59 1.2 16 2
IUSE355/92 89 - 90 356 92 254 51 29.5 59 1.2 20 2
IUSE359/92 89 - 90 360 92 299 51 29.5 59 1.2 20 2
IUSE399/92 89 - 90 400 92 355 51 29.5 59 1.2 22 2
IUSE405/92 89 - 90 406 92 359 51 29.5 59 1.2 22 2
IUSE294/98 95-97 295 98 399 51 29.5 59 1.2 16 2
IUSE359/98 95-97 360 98 405 51 29.5 59 1.2 20 2
IUSE399/98 95-97 400 98 294 51 29.5 59 1.2 22 2
IUSE239/100 96 240 100 239 359 51 29.5 59 1.2 14 2
IUSE249/100 97 250 100 249 399 51 29.5 59 1.2 14 2
IUSE299/100 96-97 300 100 299 51 29.5 59 1.2 16 2
IUSE349/100 97 350 100 349 51 29.5 59 1.2 20 2

Valeurs Caractéristiques - Clouage Total
RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1,k
Qté Qté C18 C24 SCL
N3.75x30 N3.75x30 N3.75x30
IUSE199/48 45 200 10 2 7.9 9.5 13.5
IUSE219/48 45 220 12 2 10.5 12 16.2
IUSE239/48 45 240 14 2 13 14 18.9
IUSE299/48 45 300 16 2 14.8 16 21.6
IUSE359/48 45 360 20 2 16.7 18 24.3
IUSE399/48 45 400 22 2 16.7 18 24.3
IUSE239/50 47 240 14 2 13 14 18.9
IUSE299/50 47 300 16 2 14.8 16 21.6
IUSE239/56 53 240 14 2 13 14 18.9
IUSE299/56 53 300 16 2 14.8 16 21.6
IUSE199/61 58-60 200 10 2 7.9 9.5 13.5
IUSE219/61 58-60 220 12 2 10.5 12 16.2
IUSE239/61 58-60 240 14 2 13 14 18.9
IUSE249/61 58-60 249 14 2 13 14 18.9
IUSE299/61 58-60 300 16 2 14.8 16 21.6
IUSE359/61 58-60 360 20 2 16.7 18 24.3
IUSE399/61 58-60 400 22 2 16.7 18 24.3
IUSE219/66 63 220 12 2 10.5 12 16.2
IUSE239/66 63 240 14 2 13 14 18.9
IUSE299/66 63 300 16 2 14.8 16 21.6
IUSE359/66 63 360 20 2 16.7 18 24.3
IUSE399/66 63 400 22 2 16.7 18 24.3
IUSE219/73 70 220 12 2 10.5 12 16.2
IUSE239/73 69-70 240 14 2 13 14 18.9
IUSE294/73 70 295 16 2 14.8 16 21.6
IUSE299/73 69-70 300 16 2 14.8 16 21.6
IUSE349/73 70 350 20 2 16.7 18 24.3
IUSE359/73 70 360 20 2 16.7 18 24.3
IUSE399/73 70 400 22 2 16.7 18 24.3
IUSE199/92 89 - 90 200 10 2 7.9 9.5 13.5
IUSE219/92 89 - 90 220 12 2 10.5 12 16.2
IUSE239/92 89 - 90 240 14 2 13 14 18.9
IUSE254/92 89 - 90 255 14 2 13 14 18.9
IUSE299/92 89 - 90 300 16 2 14.8 16 21.6
IUSE355/92 89 - 90 356 20 2 16.7 18 24.3
IUSE359/92 89 - 90 360 20 2 16.7 18 24.3
IUSE399/92 89 - 90 400 22 2 16.7 18 24.3
IUSE405/92 89 - 90 406 22 2 16.7 18 24.3
IUSE294/98 95-97 295 16 2 14.8 16 21.6
IUSE359/98 95-97 360 20 2 16.7 18 24.3
IUSE399/98 95-97 400 22 2 16.7 18 24.3
IUSE239/100 96 240 14 2 13 14 18.9
IUSE249/100 97 250 14 2 13 14 18.9
IUSE299/100 96-97 300 16 2 14.8 16 21.6
IUSE349/100 97 350 20 2 16.7 18 24.3

Dans le cas d’un effort au soulèvement, insérer 2 pointes N3.75x30 mm à 45° dans la membrure basse.

Valeurs Caractéristiques - Clouage Partiel

RéférencesDimensions poutre [mm]FixationsValeurs Caractéristiques [kN]
Largeur Hauteur Porteur Porté R1,k
Qté Qté C18 C24 SCL
N3.75x30 N3.75x30 N3.75x30
IUSE199/48 45 200 6 - 4.7 5.7 8.1
IUSE219/48 45 220 6 - 4.7 5.7 8.1
IUSE239/48 45 240 8 - 7.4 8 10.8
IUSE299/48 45 300 8 - 7.4 8 10.8
IUSE359/48 45 360 10 - 9.3 10 13.5
IUSE399/48 45 400 12 - 11.1 12 16.2
IUSE239/50 47 240 8 - 7.4 8 10.8
IUSE299/50 47 300 8 - 7.4 8 10.8
IUSE239/56 53 240 8 - 7.4 8 10.8
IUSE299/56 53 300 8 - 7.4 8 10.8
IUSE199/61 58-60 200 6 - 4.7 5.7 8.1
IUSE219/61 58-60 220 6 - 4.7 5.7 8.1
IUSE239/61 58-60 240 8 - 7.4 8 10.8
IUSE249/61 58-60 249 8 - 7.4 8 10.8
IUSE299/61 58-60 300 8 - 7.4 8 10.8
IUSE359/61 58-60 360 10 - 9.3 10 13.5
IUSE399/61 58-60 400 12 - 11.1 12 16.2
IUSE219/66 63 220 6 - 4.7 5.7 8.1
IUSE239/66 63 240 8 - 7.4 8 10.8
IUSE299/66 63 300 8 - 7.4 8 10.8
IUSE359/66 63 360 10 - 9.3 10 13.5
IUSE399/66 63 400 12 - 11.1 12 16.2
IUSE219/73 70 220 6 - 4.7 5.7 8.1
IUSE239/73 69-70 240 8 - 7.4 8 10.8
IUSE294/73 70 295 8 - 7.4 8 10.8
IUSE299/73 69-70 300 8 - 7.4 8 10.8
IUSE349/73 70 350 10 - 9.3 10 13.5
IUSE359/73 70 360 10 - 9.3 10 13.5
IUSE399/73 70 400 12 - 11.1 12 16.2
IUSE199/92 89 - 90 200 6 - 4.7 5.7 8.1
IUSE219/92 89 - 90 220 6 - 4.7 5.7 8.1
IUSE239/92 89 - 90 240 8 - 7.4 8 10.8
IUSE254/92 89 - 90 255 8 - 7.4 8 10.8
IUSE299/92 89 - 90 300 8 - 7.4 8 10.8
IUSE355/92 89 - 90 356 10 - 9.3 10 13.5
IUSE359/92 89 - 90 360 10 - 9.3 10 13.5
IUSE399/92 89 - 90 400 12 - 11.1 12 16.2
IUSE405/92 89 - 90 406 12 - 11.1 12 16.2
IUSE294/98 95-97 295 8 - 7.4 8 10.8
IUSE359/98 95-97 360 12 - 11.1 12 13.5
IUSE399/98 95-97 400 12 - 11.1 12 16.2
IUSE239/100 96 240 8 - 7.4 8 10.8
IUSE249/100 97 250 8 - 7.4 8 10.8
IUSE299/100 96-97 300 8 - 7.4 8 10.8
IUSE349/100 97 350 10 - 9.3 10 13.5

Dans le cas d’un effort au soulèvement, insérer 2 pointes N3.75x30 mm à 45° dans la membrure basse.

Valeurs Caractéristiques - Soulèvement

RéférencesFixationsValeurs Caractéristiques [kN]
Porté R2,k
Qté Type C18 C24 SCL
IUSE n N3.75x30 n * 1,86 n * 2,0 n * 2,7

Pour reprendre des efforts au soulèvement, les pointes torsadées doivent être insérées dans les perçages inférieurs (insertion à 45° dans la membrure basse) et dans les perçages triangulaires (des renforts d’âme sont alors nécessaires).

Nombre de pointes n : n doit être un nombre pair (2, 4, 6 ou 8). Le nombre maximum de pointes est 8.
