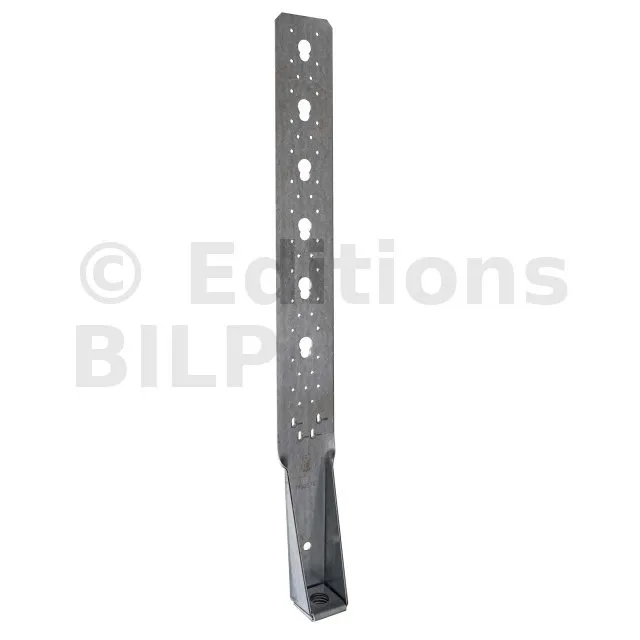

Ancrage pour montant d’ossature 90x790x60mm épaisseur 3mm - Réf. HTT31

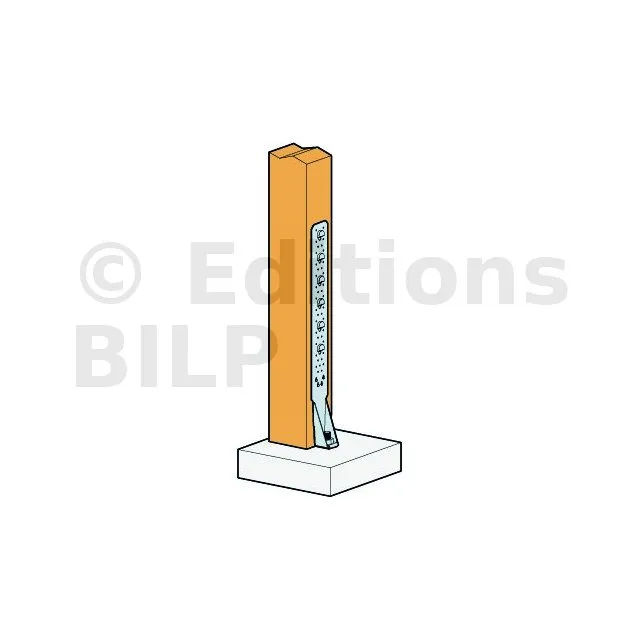

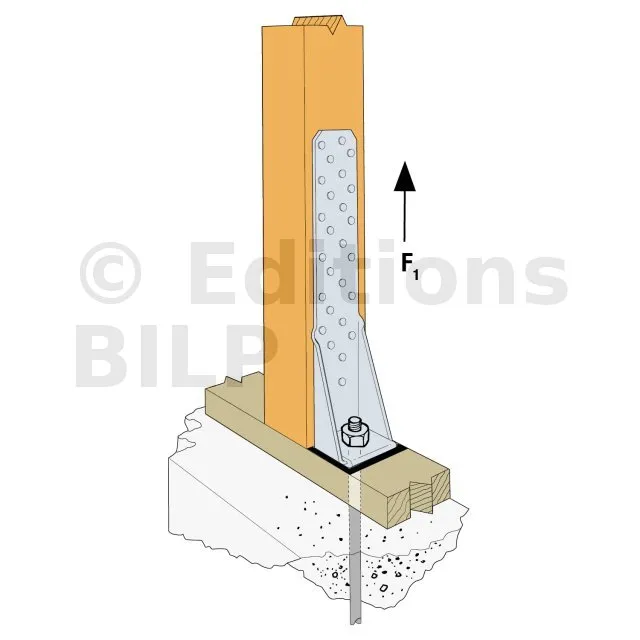

Cet ancrage reprend des efforts de traction dans différentes configurations. Les perçages de pointes permettent d‘adapter la fixation en fonction des configurations : utilisation en travaux neufs, réhabilitation pour le renforcement des structures existantes.

bientôt DISPO

Expédition estimée dans 10 jours.

37€⁹⁵

HT / Ancrage

(45.54 € TTC)

Largeur :
- 90mm
Profondeur :
- 60mm
Hauteur :
- 790mm
Autres choix

Référence
HTT31
Epaisseur
3mm
Fabrication
Française
Matériau
S350GD + Z275 suivant NF EN 10346
Marque
SIMPSON Strong-Tie

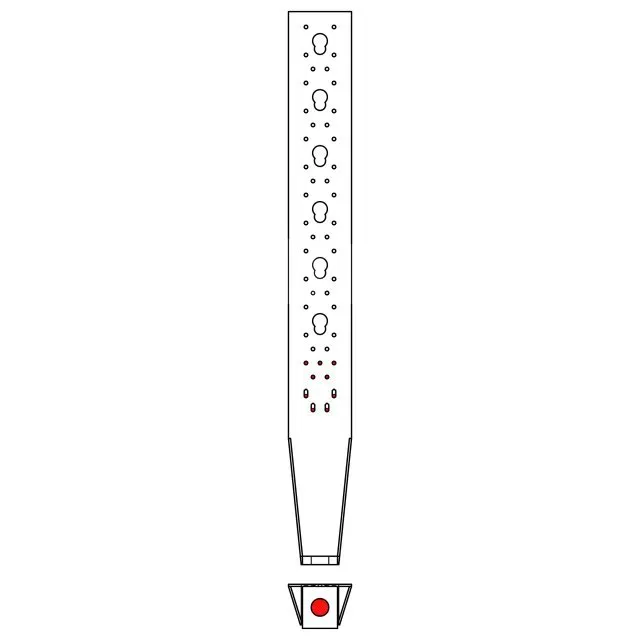

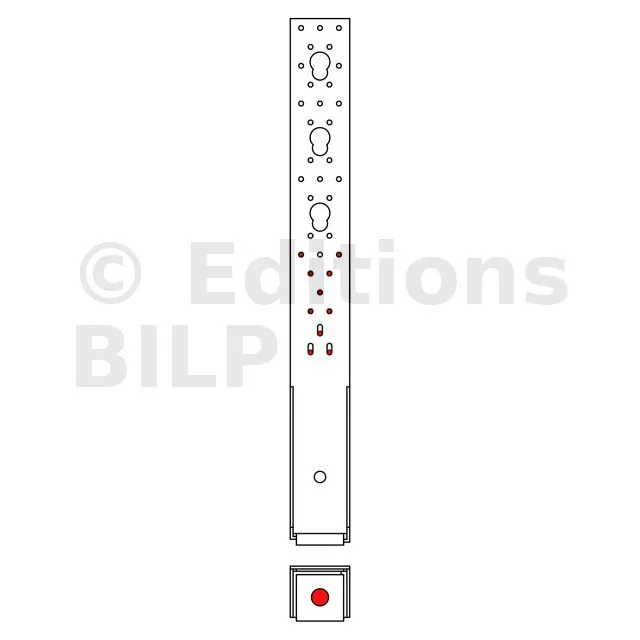

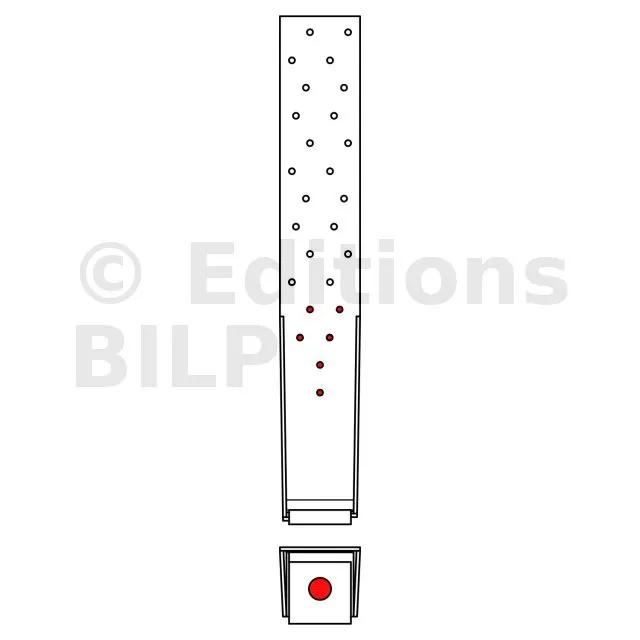

Perçages Aile B
1Ø25
Perçages Aile A
41Ø5 - 6Ø21
Profondeur (E)
33mm
Largeur
90mm

Ancrage pour montants d’ossature HTT

Agréments techniques :ETA-07/0285 ;
Déclarations de performance :FR-DoP-e07/0285 ;

Matière

HTT5 : Acier galvanisé G90 suivant ASTM A-653,
HTT22E et HTT31 : S350GD + Z275 suivant NF EN 10346.

Avantages

Grande résistance au soulèvement

Applications

Support

Porteur : bois, béton
Porté : bois

Domaines d’utilisation

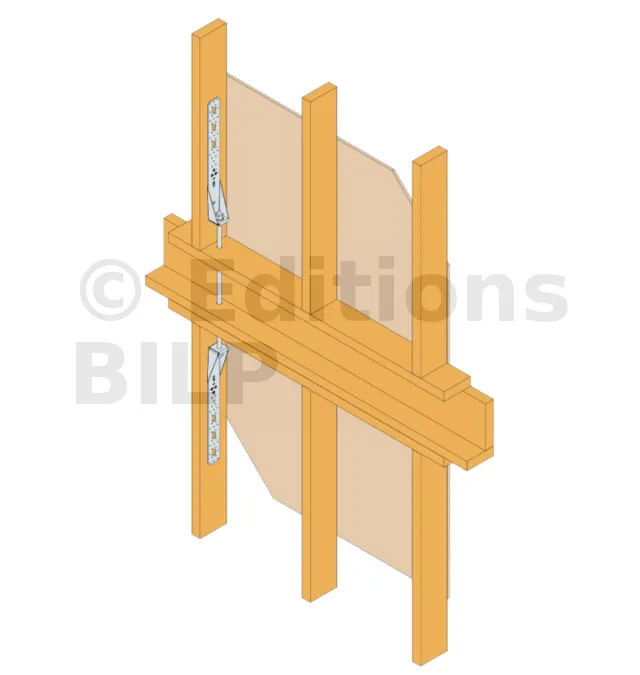

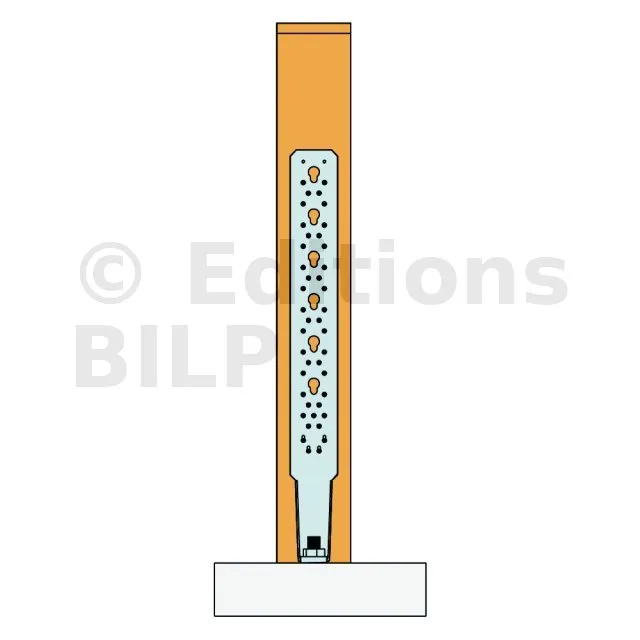

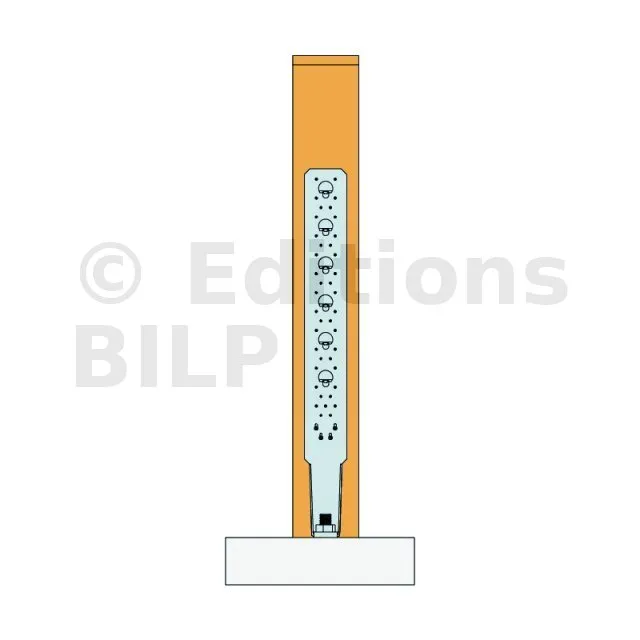

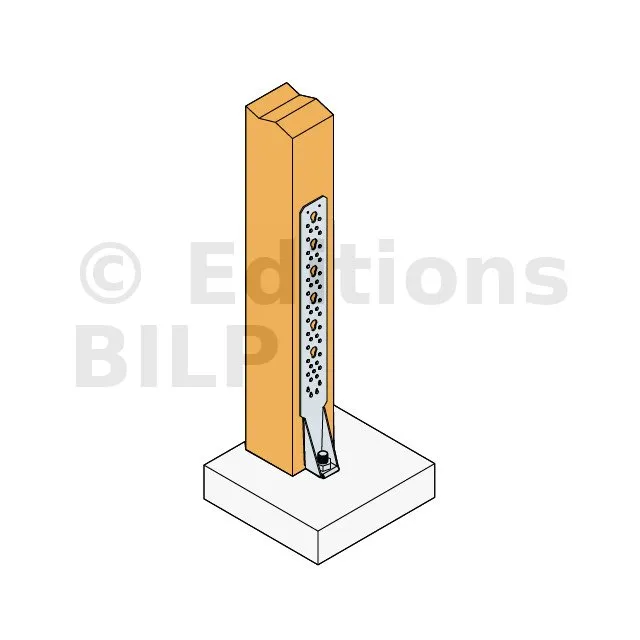

Assemblage de poteaux,
Assemblage de poutres,

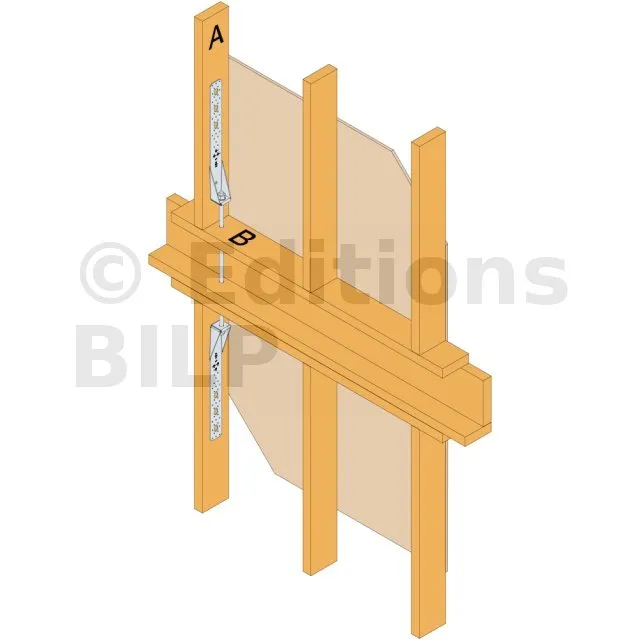

Connexion de panneaux ossatures bois,

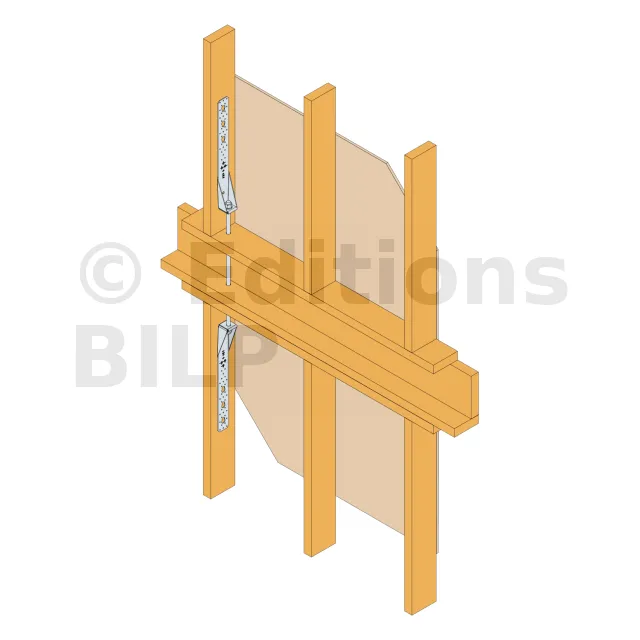

Connexion de montants ossatures bois,
Connexion de panneaux CLT...

Données techniques

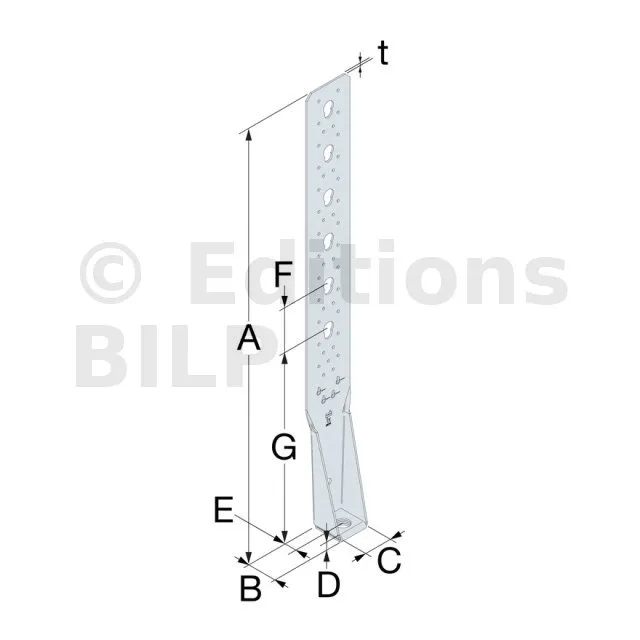

Dimensions

Références	Dimensions [mm]						Perçages Aile A			Perçages Aile B
	A	B	C	D	E	t	Ø4,7	Ø5	Ø21	Ø17,5	Ø18	∅25
HTT5	403	56	64	11.4	35	2.8	26	-	-	1	-	-
HTT22E	558	60	63	12.5	33	3	-	31	3	-	1	-
HTT31	793	60	90	15	33	3	-	41	6	-	-	1

Valeurs Caractéristiques

Références	Fixations				Valeurs Caractéristiques - Bois C24 sur béton [kN]
	Aile A		Aile B		R1,k (sans rondelle)				R1,k (avec rondelle US50/50/8)
	Qté	Type	Qté	Type	CNA4,0x50	CNA4,0x60	CSA5,0x50	CSA5.0x80	CNA4,0x50	CNA4,0x60
HTT5	n	CNA	1	M16	min [(n-3.5)*2.22 ; 24.7 ; 43/kmod]	min [(n-3.5)*2.36 ; 31 ; 43/kmod]	-	-	min [(n-3.5)*2.22 ; 31.6]	min [(n-3.5)*2.36 ; 39.7]
HTT22E	n (1)	CNA / CSA	1	M16	min [(n-3.5)*2.22 ; 42.3 ; 57.5/kmod]	min [(n-3.5)*2.36 ; 53.1 ; 57.5/kmod]	min [(n-3.5)*2.63 ; 138.2 ; 57.5/kmod]	min [(n-3.5)*3.5 ; 231.1 ; 57.5/kmod]	-	-
HTT31	n (2)	CNA / CSA	1	M24	min [(n-4)*2.22 ; 85.1/kmod]	min [(n-4)*2.36 ; 85.1/kmod]	min [(n-4)*2.63 ; 85.1/kmod]	min [(n-4)*3.5 ; 85.1/kmod]	-	-

Le nombre de fixations (n) peut être choisi par l’utilisateur. La valeur caractéristique est ensuite calculée avec ce nombre n.
(1) n est au minimum égal à 10.
(2) 4 fixations CSA5.0x80 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.

Valeurs Caractéristiques simplifiées

	Valeurs caractéristiques - Connexion bois sur support rigide
Références	Fixations				Valeurs Caractéristiques - Bois C24 sur béton [kN]
	Aile A		Aile B		R1,k (sans rondelle)				R1,k (avec rondelle US50/50/8)
	Qté	Type	Qté	Type	CNA4,0x50	CNA4,0x60	CSA5,0x50	CSA5.0x80	CNA4,0x50	CNA4,0x60
HTT5	18	CNA/CSA	1	M16	24.7	31	-	-	24.7	34.2
HTT22E	26	CNA/CSA	1	M16	42.3	52.3	52.3	52.3	42.3	52.3
HTT31	45	CNA/CSA	1	M24	77.3	77.3	77.3	77.3	-	-

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d’autres durées de chargement, classes de service et fixations, veuillez utiliser le tableau supérieur ou référez-vous à l’ETE-07/0285.

Pour la HTT31, 4 fixations CSA5.0x50 doivent être installées à l’extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l’ETA-07/0285.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Fixations
Suggestion de fixation pour un béton C25/30 avec une rive de dalle proche de l’ancrage, sans renfort pour la fissuration et l’éclatement. Il convient de vérifier la résistance l’ancrage dans le béton avec le logiciel Anchor Designer.

(Dimensions en mm)

	Sans rondelle		Avec rondelle
Fixations	CNA4,0x50	CNA4,0x60	CNA4,0x50	CNA4,0x60
Rd	20.9	26.2	26.7	33.5
Ancrage	WA M16-151/30	AT-HP + LMAS M16	AT-HP + LMAS M16	AT-HP + LMAS M16
Prof. de pénétration	80	128	128	150
Ep. de dalle	200	200	200	200
Dist. au bord de dalle	140	150	150	160

HTT22E	Fixations	CNA4,0x50	CNA4,0x60	CSA5,0x50	CSA5,0x80
	Rd	35.7	44.2	44.2	44.2
	Ancrage	AT-HP + LMAS M16	AT-HP + LMAS M16	AT-HP + LMAS M16	AT-HP + LMAS M16
	Prof. de pénétration	155	200	200	200
	Ep. de dalle	200	240	240	240
	Dist. au bord de dalle	170	160	160	160

HTT31	Fixations	CNA4,0x50	CNA4,0x60	CSA5,0x50	CSA5,0x80
	Rd	65.4	65.4	65.4	65.4
	Ancrage	AT-HP + THR M24	AT-HP + THR M24	AT-HP + THR M24	AT-HP + THR M24
	Prof. de pénétration	215	215	215	215
	Ep. de dalle	280	280	280	280
	Dist. au bord de dalle	300	300	300	300

Installation

Utiliser toutes les fixations spécifiées,
Vérifier la résistance à l’arrachement de l’ancrage,
La surface totale d‘appui de l‘ancrage doit être en contact avec le montant, et peut être en contact avec le support en pied.
