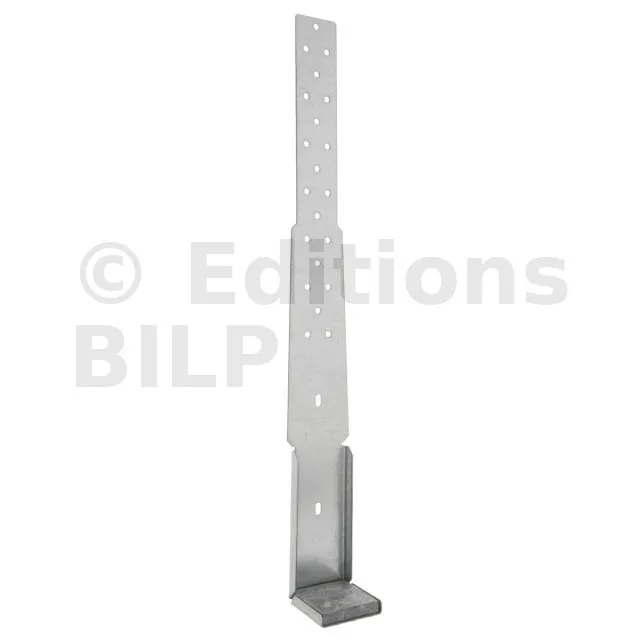

Ancrage pour montants d’ossature multi-applications 55x484x53mm épaisseur 2mm - Réf. MAH485/2
L‘ancrage pour montant d’ossature MAH485/2 et sa rondelle sont préconisés pour renforcer les murs à ossature bois soumis à des efforts de soulèvement.
-
RéférenceMAH485/2
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauMAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud
-
MarqueSIMPSON Strong-Tie
-
ContenuAncrage pour montants d'ossature multi-applications + Rondelle US50/50/8G
-
Perçages Aile B1Ø18
-
Perçages Aile A23Ø5
-
Largeur (E)40mm
-
Profondeur (D)12mm
-
Largeur55mm
Caractéristiques
Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;
Matière
- MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
- Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8mm)..
Avantages
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

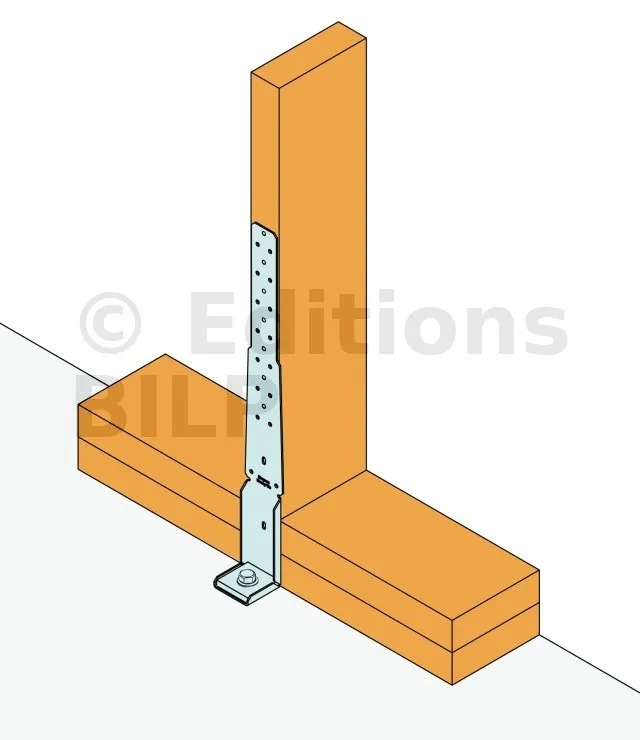

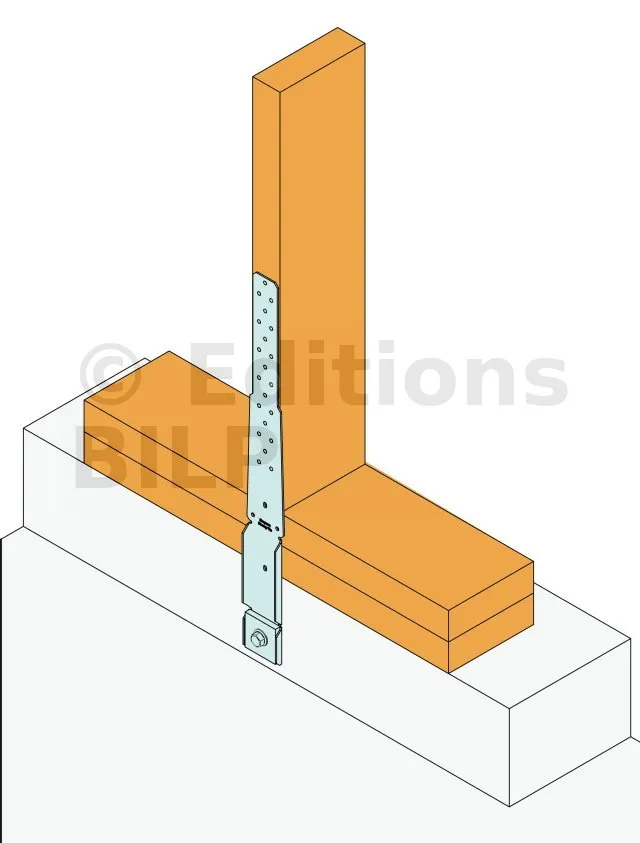

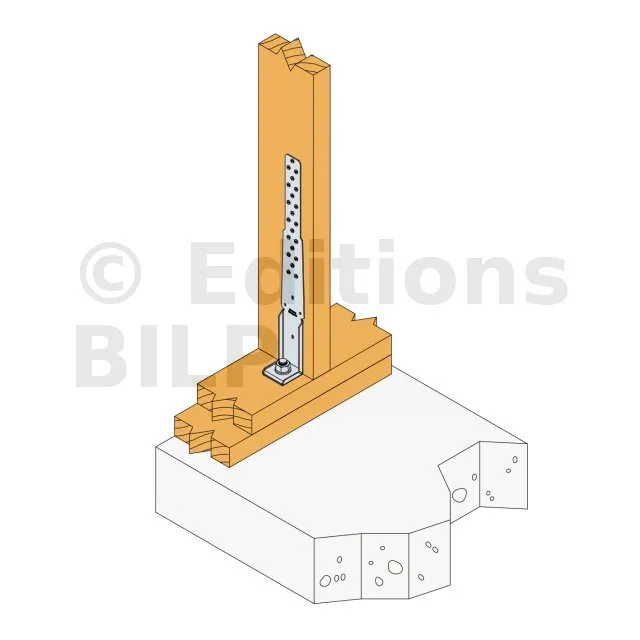

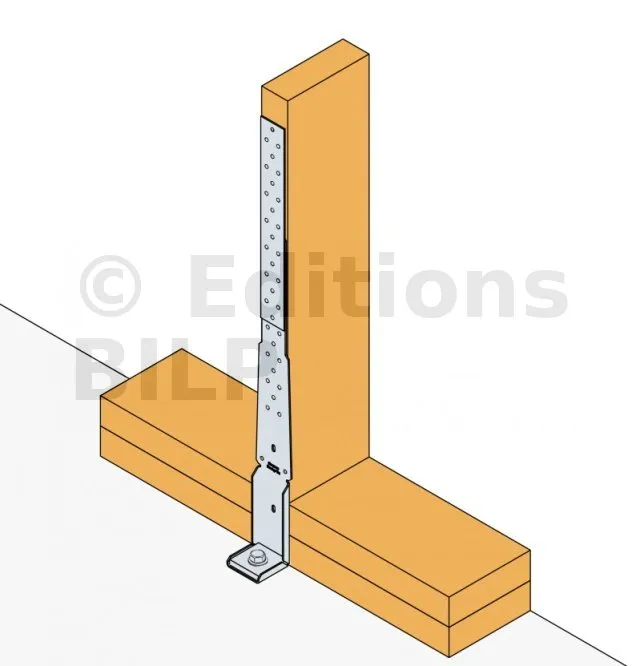

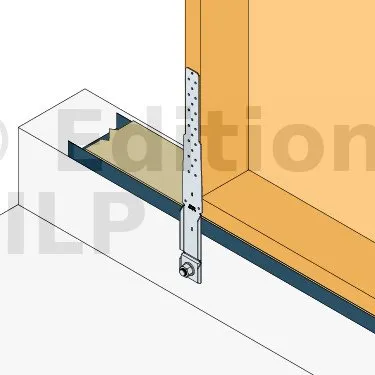

- Sa double configuration (pliable sur chantier) lui permet d‘ancrer solidement le mur ossature bois sur un acrotère ou sur la dalle béton (préconisé en zone sismique),
- Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant,
- Rondelle fournie et pré-montée sur l’équerre.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois.
Données techniques

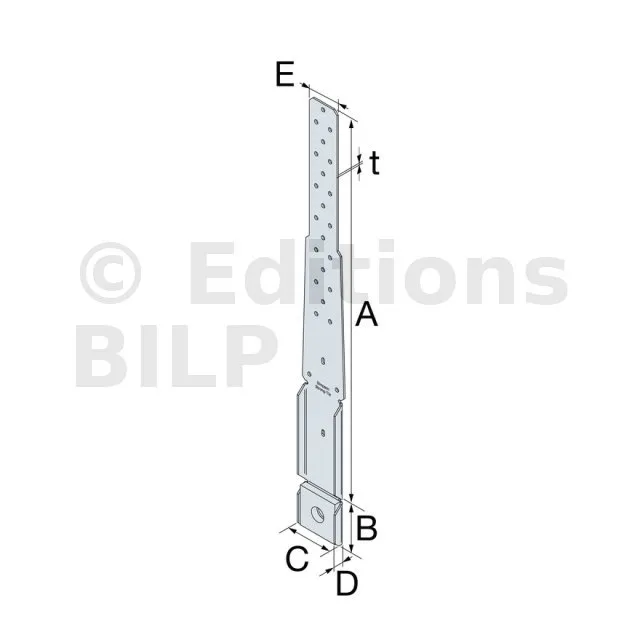

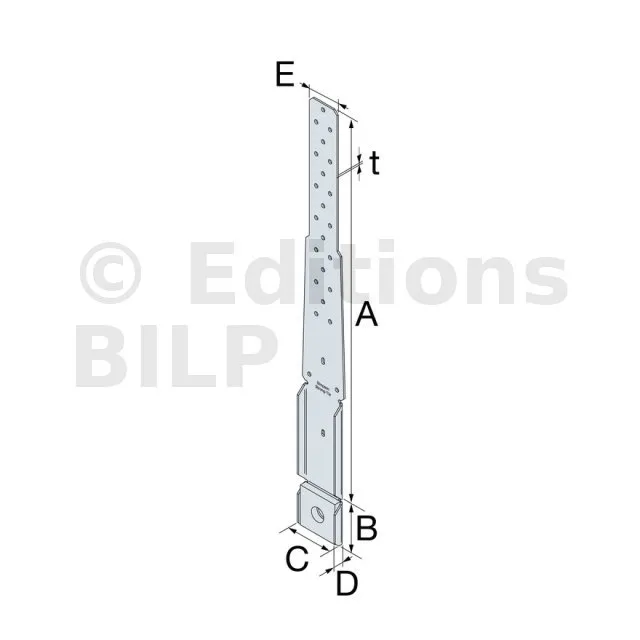

Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Aile A | Aile B | |||||
|---|---|---|---|---|---|---|---|---|---|
| Largeur | A | B | C | D | E | t | Ø5 | Ø18 | |
| Min | |||||||||
| MAH485/2 | 45 | 484 | 53 | 55 | 12 | 40 | 2 | 23 | 1 |

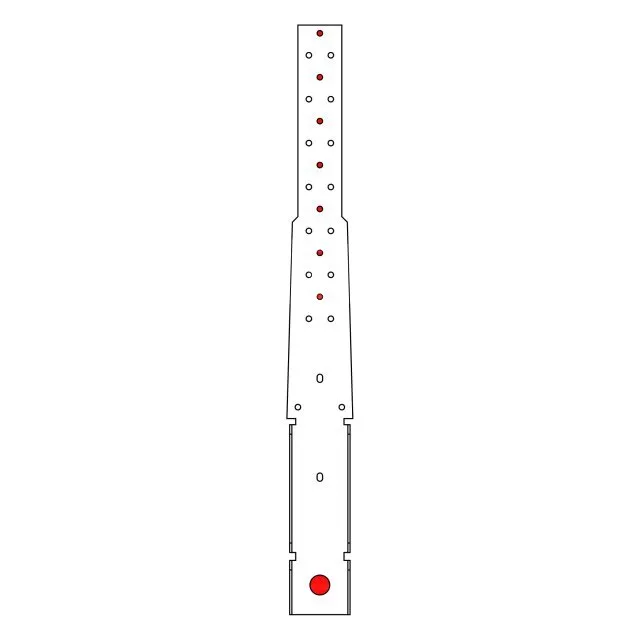

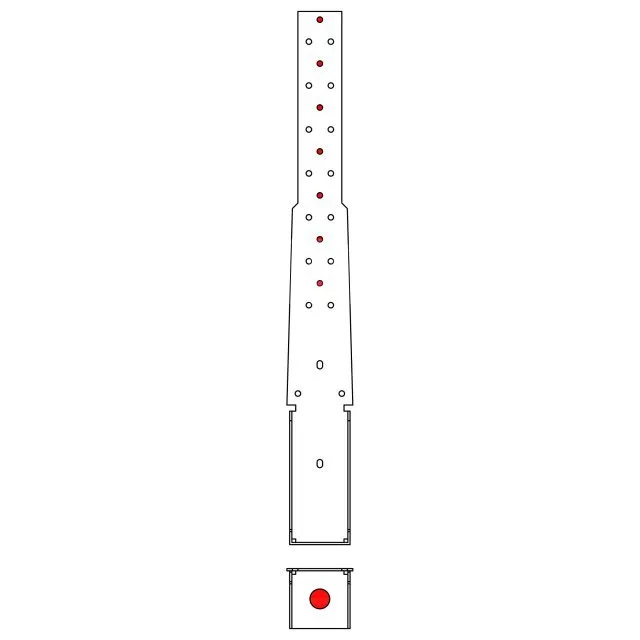

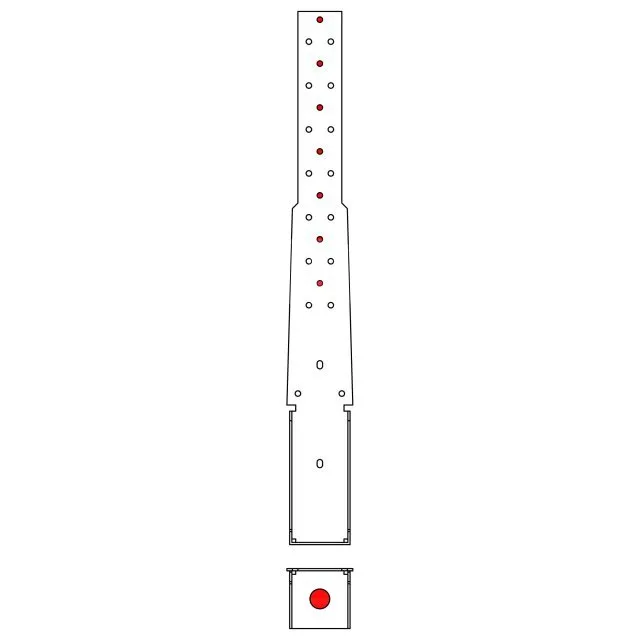

Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | min(8.7 ;18.7/kmod) | min(9.6 ;18.7/kmod) | min(11.6 ;18.7/kmod) | min(12.3 ;18.7/kmod) | min(8.7 ;24.6/kmod) | min(9.6 ;24.6/kmod) | min(11.6 ;24.6/kmod) | min(12.3 ;24.6/kmod) |
Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.

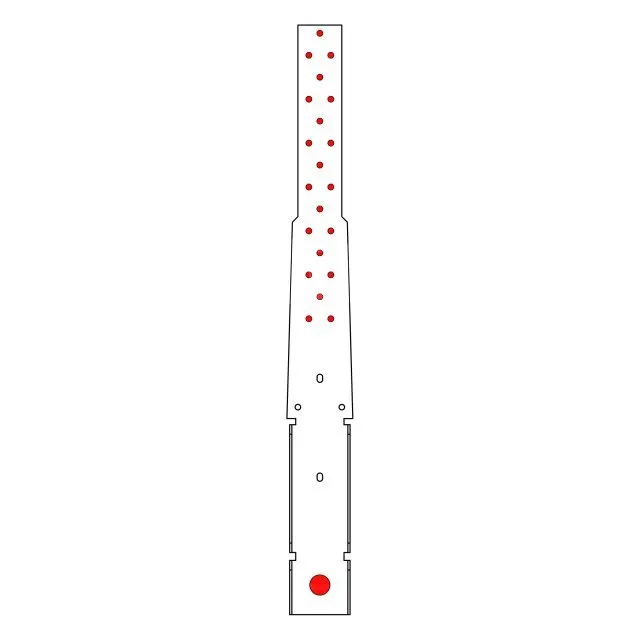

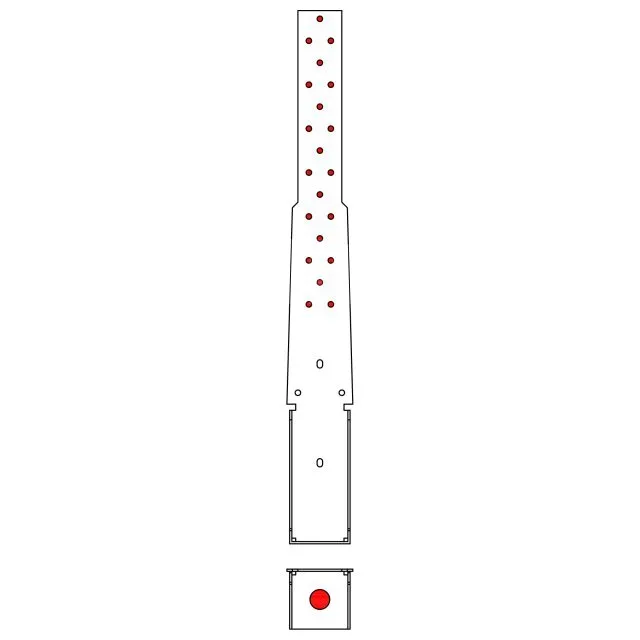

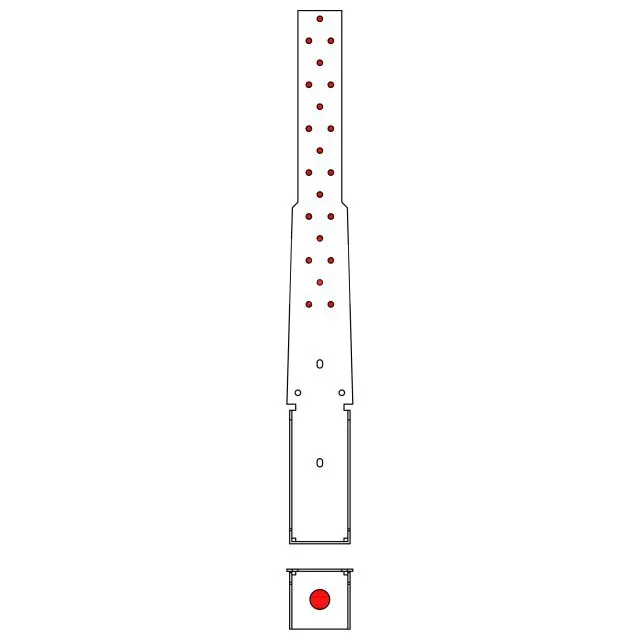

Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | min(22.1 ;18.7/kmod) | min(24.3 ;18.7/kmod) | min(29.5 ;18.7/kmod) | min(31.4 ;18.7/kmod) | min(22.1 ;24.6/kmod) | min(24.3 ;24.6/kmod) | min(29.5 ;24.6/kmod) | min(31.4 ;24.6/kmod) |
Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.
Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage minimum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | 8.7 | 9.6 | 11.6 | 12.3 | 8.7 | 9.6 | 11.6 | 12.3 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.
Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage maximum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | 17 | 17 | 17 | 17 | 22.1 | 22.4 | 22.4 | 22.4 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.
Fixations
Sur béton :
La rondelle US50/50/8G est fournie avec l’ancrage MAH485/2.
- Cheville mécanique : WA M16-151/30,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
Sur bois :
- Pointes annelées : CNA Ø4,0x35 ou CNA Ø4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).
Mise en œuvre
- Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords,
- Quelle que soit la configuration, l’utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.
Installation avec feuillard :
- Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante : le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
- Consultez les plans de clouage ainsi que les caractéristiques techniques dans l’ETE-07/0285.
Préconisation d’emploi :
L’utilisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
