Étriers à pente et orientation réglables - Réf. LSSU216/45

EN STOCK

Expédition immédiate disponible pour 21 unité(s).

8€⁸²

HT / Etrier

(10.58 € TTC)

Largeur :
- 45mm
Hauteur :
- 216mm
Autres choix

Référence
LSSU216/45
Epaisseur
1.2mm
Conditionnement
1 pièce
Fabrication
française
Matériau
Acier galvanisé S250GD + Z275 suivant NF EN 10346 ou G90 suivant ASTM A653
Marque
SIMPSON Strong-Tie
Hauteur minimale du bois porté
220mm
Hauteur maximale du bois porté
360mm
Largeur bois portés
45mm
Perçages sur porteur Ø4x6
10
Perçages sur porté Ø4x6
7
Profondeur
90mm
Largeur (D)
44mm

Étriers à pente et orientation réglables

L’étrier à pente et orientation réglable LSSU est un étrier innovant qui permet de régler sur chantier l‘angle et la pente nécessaires pour sa Mise en œuvre jusqu‘à 45° dans les 4 directions.

Caractéristiques :

Déclarations de performance :FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Epaisseur : de 1,2 mm à 2 mm selon les modèles.

Données techniques

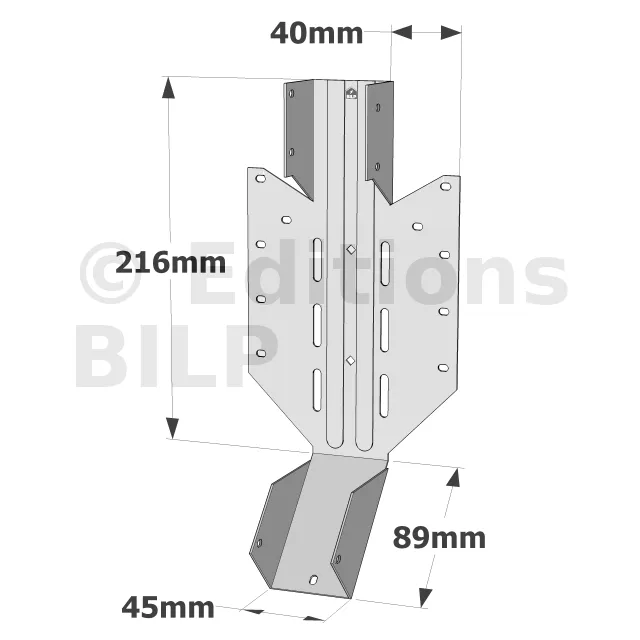

Dimensions

Références	Dimensions [mm]					Perçages sur porteur	Perçages sur porté
	A	B	C	D	t	Ø4x6	Ø4x6
LSSU181/38	38	181	89	44	1.2	10	5
LSSU216/38	38	216	89	44	1.2	10	7
LSSU216/45	45	216	89	44	1.2	10	7
LSSU216/60	60	216	89	50	1.2	10	7
LSSU275/66	66	275	90	58	1.5	18	11
LSSU275/71	71	275	90	65	1.5	18	11
LSSU216/78	78	216	89	75	1.6	18	12
LSSU216/90	90	216	89	69	1.6	18	12

Valeurs caractéristiques - Bois sur Bois - Pente uniquement

Références	Dimensions poutre [mm]				Fixations				Valeurs Caractéristiques [kN]
	Largeur		Hauteur		Porteur		Porté		R1.k		R2.k
	Min.	Max.	Min.	Max.	Quantité	Type	Quantité	Type	Poutre I à membrures LVL	Bois porté C24	Poutre I à membrures LVL	Bois porté C24
LSSU181/38	36	38	241	241	10	3.75 x 75	5	3.75 x 30	5.1	7.3	2.4	2.4
LSSU216/38	36	38	302	302	10	3.75 x 75	7	3.75 x 30	5.1	7.3	2.4	2.4
LSSU216/45	43	45	241	356	10	3.75 x 75	7	3.75 x 30	5.1	9.9	2.4	4
LSSU216/60	56	58	241	356	10	3.75 x 75	7	3.75 x 30	9.1	9.9	2.4	4
LSSU275/66	61	63	300	450	18	3.75 x 75	11	3.75 x 30	-	10.6	-	5.7
LSSU275/71	68	70	300	450	18	3.75 x 75	11	3.75 x 30	9.1	10.6	2.4	5.7
LSSU216/78	-	2x38	241	-	18	4.0 x 100	12	3.75 x 30	9.1	-	2.4	-
LSSU216/90	87	89	241	356	18	4.0 x 100	12	3.75 x 30	11.2	12.4	3	2.3

Valeurs caractéristiques - Bois sur Bois - Angle ou Angle et pente

Références	Dimensions poutre [mm]				Fixations				Valeurs Caractéristiques [kN]
	Largeur		Hauteur		Porteur		Porté		R1.k		R2.k
	Min.	Max.	Min.	Max.	Quantité	Type	Quantité	Type	Poutre I à membrures LVL	Bois porté C24	Poutre I à membrures LVL	Bois porté C24
LSSU181/38	36	38	241	241	9	3.75 x 75	5	3.75 x 30	3.4	3.2	1.5	1.5
LSSU216/38	36	38	302	302	9	3.75 x 75	7	3.75 x 30	3.4	3.2	1.5	1.5
LSSU216/45	43	45	241	356	9	3.75 x 75	7	3.75 x 30	3.4	8.1	1.5	4
LSSU216/60	56	58	241	356	9	3.75 x 75	7	3.75 x 30	6.8	8.1	6.6	4
LSSU275/66	61	63	300	450	15	3.75 x 75	11	3.75 x 30	-	10.8	-	5.7
LSSU275/71	68	70	300	450	15	3.75 x 75	11	3.75 x 30	6.8	10.8	2.4	5.7
LSSU216/78	-	2x38	241	-	14	4.0 x 100	12	3.75 x 30	6.8	-	2.4	-
LSSU216/90	87	89	241	356	14	4.0 x 100	12	3.75 x 30	7.2	7.1	3	2.3

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Catalogue étriers à pente et orientation réglables

Fixations

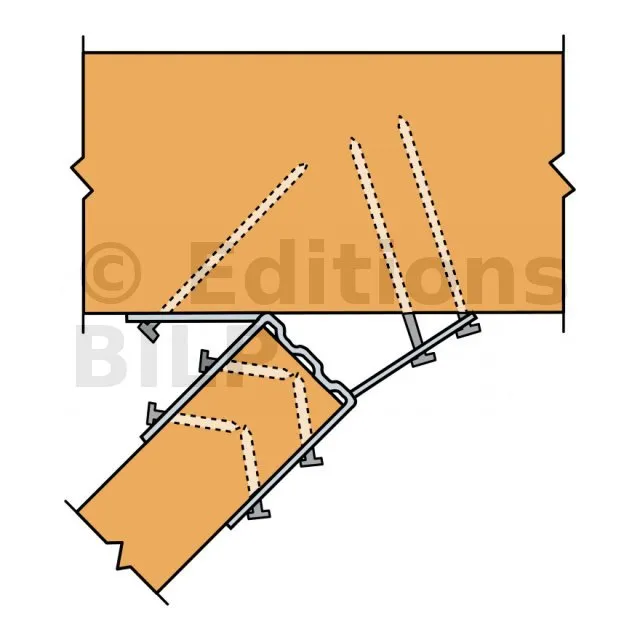

Les trous oblongs permettent le clouage en biais si nécessaire.
Le blocage du pied est impératif lorsqu‘il y a une configuration en pente (arbalétrier).

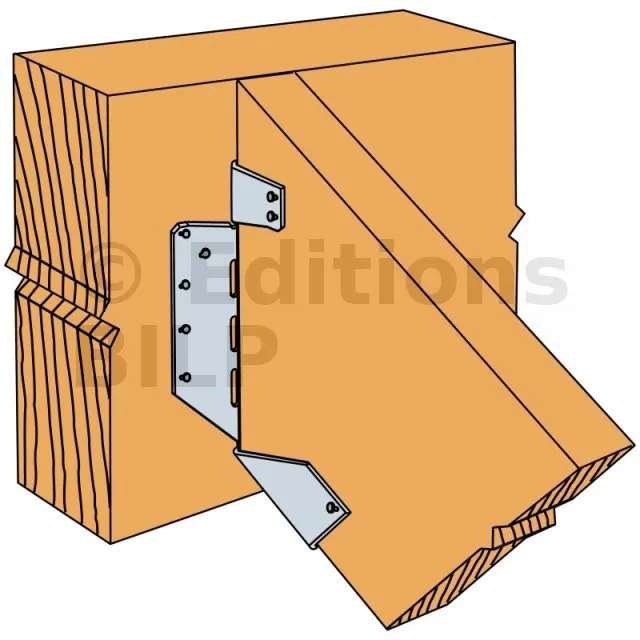

Installation 1

Installation 2

Installation 3

L’angle et la pente de cet étrier peuvent être réglés sur le chantier. Ce produits bénéficie du marquage CE.

Avantages :

L’étrier à pente et orientation réglable LSSU représente une innovation majeure dans le domaine de la construction, offrant plusieurs avantages clés :

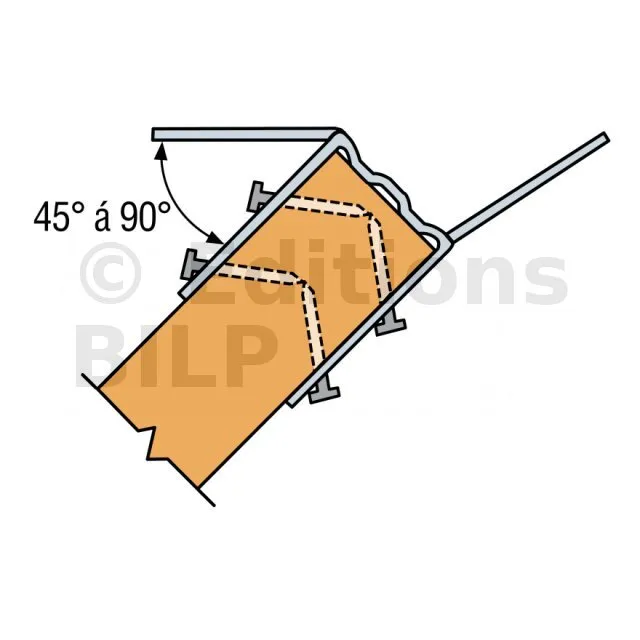

Pente et angle réglable sur chantier : L’un des principaux atouts de l’étrier LSSU est sa capacité à s’ajuster en pente et en angle directement sur le chantier. Cette flexibilité permet de s’adapter aux conditions spécifiques de chaque projet, assurant une installation précise et efficace.
Mise en œuvre dans les 4 dimensions : Grâce à sa conception unique, l’étrier LSSU peut être mis en oeuvre dans les quatre dimensions, offrant une adaptabilité sans précédent. Que ce soit pour des ajustements horizontaux, verticaux, ou angulaires, cet étrier garantit une solution sur mesure pour chaque configuration de structure bois.
Trous oblongs permettant le clouage en biais si nécessaire : Les trous oblongs de l’étrier LSSU permettent un clouage en biais, ajoutant une couche supplémentaire de flexibilité lors de l’installation. Cette caractéristique est particulièrement utile pour les projets nécessitant des fixations robustes sous différents angles.

Applications :

Support :

Porteur : L’étrier LSSU est compatible avec une variété de matériaux de support, y compris le bois massif, le bois composite et le bois lamellé-collé. Cette compatibilité assure une intégration harmonieuse dans divers types de structures bois.
Porté :
Poutres en I (avec renforts d’âme) : L’étrier LSSU supporte efficacement les poutres en I, même lorsqu’elles sont renforcées, garantissant une stabilité accrue.
Poutres massives et bois composites : Il offre également un soutien fiable pour les poutres massives et les bois composites, répondant aux exigences des projets modernes de construction en bois.

Domaines d’utilisation :

Fixation de chevrons : Assurant une stabilité et une robustesse optimales, l’étrier LSSU est idéal pour la fixation de chevrons dans les structures bois.
Arbalétriers : Utilisé pour les arbalétriers, il offre une solution fiable pour soutenir les toitures et les structures de grande envergure.
Chevêtres : Sa capacité d’adaptation permet une installation facile et sécurisée des chevêtres, assurant la solidité des ouvertures dans les charpentes.
