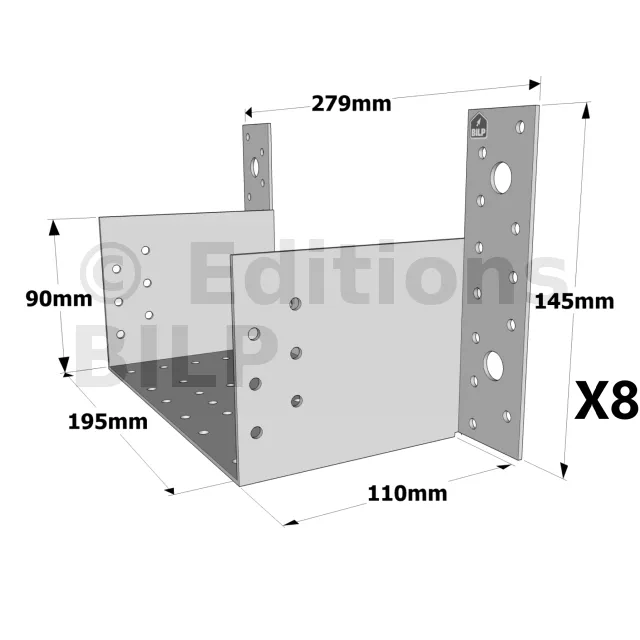

Etrier pour croupe - Réf. ETC485R_8
Assemblages de deux éléments : un arêtier double et un empannon
-
RéférenceETC485R_8
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
-
MarqueSIMPSON Strong-Tie
-
Profondeur (C)110mm
-
Profondeur (F)90mm
-
Perçages sur porteur Ø5 [mm]24
-
Perçages sur porteur Ø13 [mm]4
-
Perçages sur portéFlancs : 12Ø5 ; Fond : 31Ø5
-
Largeur (D)279mm
-
Hauteur (B)145mm
L’étrier pour croupe est un élément essentiel dans la construction de charpentes. Il est spécialement conçu pour assurer une fixation solide et fiable dans diverses configurations, que ce soit sur des structures en bois ou en béton.
Avantages
- Utilisable dans de multiples configurations : L’étrier pour croupe est conçu pour s’adapter à diverses configurations de construction, offrant une grande flexibilité dans son utilisation. Que vous travailliez sur une charpente complexe ou une structure plus simple, cet étrier s’intègre parfaitement pour répondre à vos besoins spécifiques.
- Fixation sur bois ou sur béton : Sa polyvalence ne s’arrête pas aux configurations. L’étrier pour croupe peut être fixé aussi bien sur des structures en bois (massif, composite, lamellé-collé) que sur des surfaces en béton. Cette capacité d’adaptation en fait un choix privilégié pour une multitude de projets de construction.
Applications
Support
- Porteur : : Ce sabot convient parfaitement aux structures en bois massif, assurant une fixation robuste et durable.
Il peut également être utilisé avec des matériaux composites pour des constructions modernes. Celui-ci est adapté aux charpentes en lamellé-collé, offrant une stabilité accrue. Ce sabot est compatible avec les surfaces en béton, garantissant une fixation sûre. Utilisable sur des supports en acier, il ajoute une dimension supplémentaire à sa polyvalence. - Porté : Principalement utilisé pour des éléments portés en bois massif, ce sabot garantit une connexion solide.
Domaines d’utilisation
Les étriers pour croupe sont essentiels pour la fixation de fermettes, particulièrement dans la réalisation de croupes. Ils permettent d’assembler les demi-fermes d’arêtier et d’empannon, cruciales pour la solidité et la stabilité des charpentes.
Etrier pour croupe ETC
Les étriers pour croupe sont utilisés dans la fermette de section 38mm. Ils permettent la réalisation d‘une croupe en assemblant les demi-fermes d‘arêtier et d‘empannon. Les modèles différent suivant le type de mise en œuvre.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 à 3 mm selon les modèles.
Avantages
- Utilisable dans de multiples configurations,
- Fixation sur bois ou sur béton...
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, béton, acier...
- Porté : bois massif...
Domaines d’utilisation
- Fixation de fermettes pour la réalisation de croupes.
Données techniques

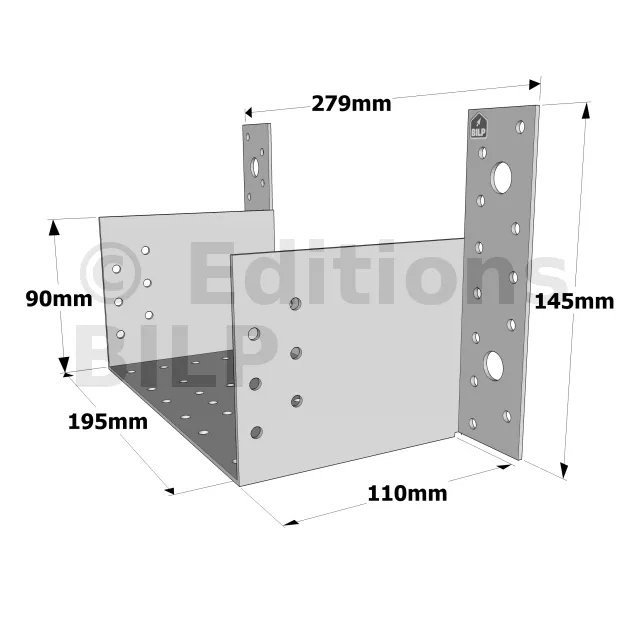

Dimensions

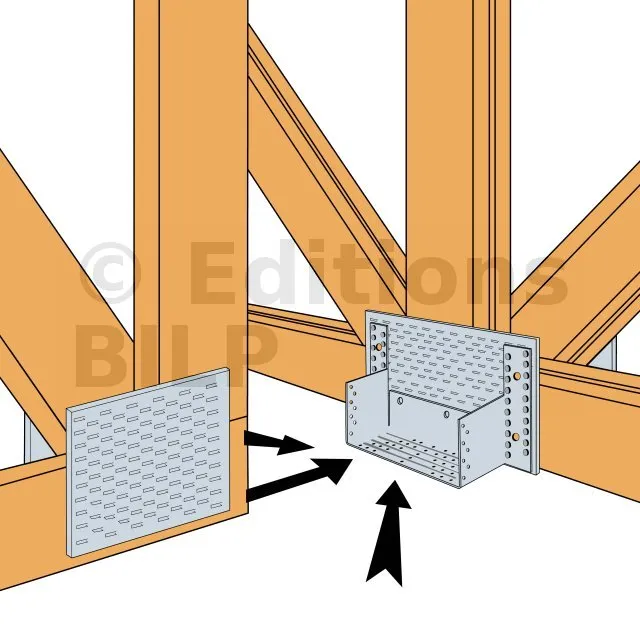

![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/hd-etc835-situation-2_45351-d5e8f.jpg?1707832148)

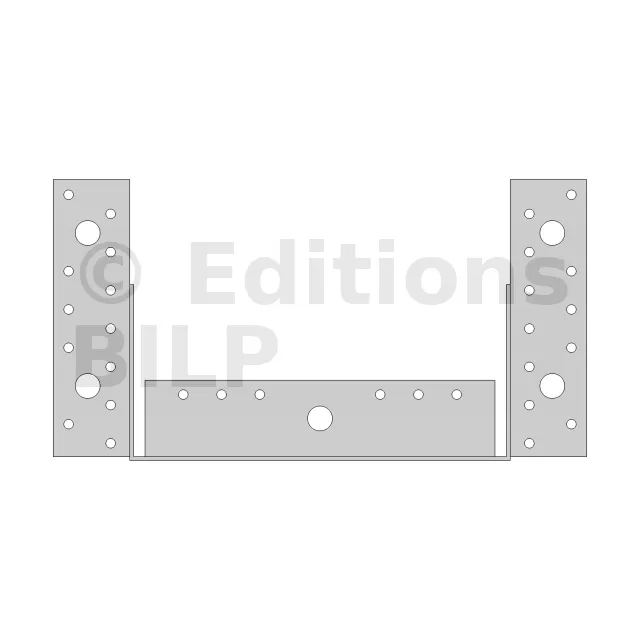

![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/c-etc485r-prodill-ill-prod-etc-eu-fr-cy-png_45352-1ec04.png?1707832148)
Références | Dimensions [mm] | Perçages | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | F | t | Porteur | Porté | ||||
Ø5 | Ø13 | Flancs | Fond | ||||||||
Ø5 | Ø5x7.5 | Ø5 | |||||||||
ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197mm
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc485r-situation-1-aretier-double-1-empannon-2--_45353-7c63f.jpg?1707832148)
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/c-joist-hanger-load-direction-ill-instld-eu-fr-cy--_45355-4a524.jpg?1707832148)
Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |

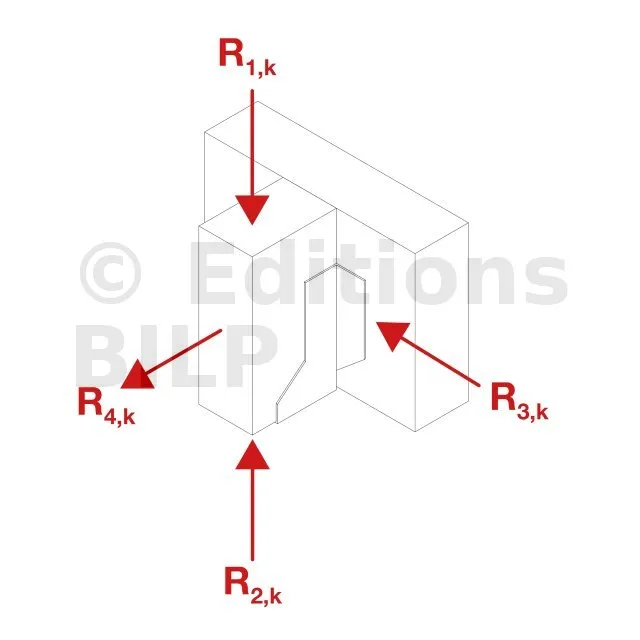

Les valeurs au soulèvement sont calculés tel que : R2,k=min(Empannon + 2*Arêtier ; Max)
Les valeurs entre parenthèse () sont les valeurs à utiliser si l’arêtier est doublé.
La répartition des charges est la suivante :
25 % sur l’empannon, 75 % sur l’arêtier pour les ETC434 et ETC485R.
20 % sur l’empannon, 40% sur chaque arêtier pour les ETC502 and ETC835.
Valeurs caractéristiques - Bois sur Bois - Porteur ≥ 197mm
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc502-situation-2-aretiers-simples-1-empannon-2--_45356-2fcab.jpg?1707832148)
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/c-joist-hanger-load-direction-ill-instld-eu-fr-cy--_45355-4a524.jpg?1707832148)
Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Les valeurs au soulèvement sont calculées telles que : R2,k=min(Empannon + 2*Arêtier ; Max)
La répartition de charge est la suivante :
40 % sur l’empannon et 30% sur chaque arêtier pour l’ETC502.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥147mm
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc502-situation-2-aretiers-simples-1-empannon-2--_45356-2fcab.jpg?1707832148)
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/c-joist-hanger-load-direction-ill-instld-eu-fr-cy--_45355-4a524.jpg?1707832148)
Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 147mm - Bois C24 [kN] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Les valeurs au soulèvement sont calculées telles que : R2,k=min(Empannon + 2*Arêtier ; Max)
La répartition de charge est la suivante :
40 % sur l’empannon et 30% sur chaque arêtier pour l’ETC502.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97mm
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc502-situation-2-aretiers-simples-1-empannon-2--_45356-2fcab.jpg?1707832148)
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/c-joist-hanger-load-direction-ill-instld-eu-fr-cy--_45355-4a524.jpg?1707832148)
Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97mm - Bois C24 [kN] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
ETC434 | 19 | 1 | 147 | 6 | 1 (2) | 147 | 6 (7) | 5.3 | 4,7 (5,7) | 5.5 | 5.3 | 4,7 (5,7) | 3.3 |
ETC485R | 20 | 1 | 97 | 11 | 2 | 97 | 10 | - | - | - | 5.9 | 5.7 | 3.8 |
ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
ETC835 | 26 | 1 | 147 | 5 | 2 | 147 | 28 | - | - | - | 1.8 | 5.8 | 7.7 |
Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + 2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + 2*Arêtier ; Max)
Les valeurs entre parenthèse () sont les valeurs à utiliser si l’arêtier est doublé.
La répartition de charge est la suivante en charge descendante :
- ETC434 : 25% sur l’empannon et 75% sur l’arêtier
- ETC502 : 40% sur l’empannon et 30% sur chaque arêtier
Valeurs Caractéristiques - Bois sur Bois - 1 modèle gauche + 1 modèle droit
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc434g-situ-2--_45358-3875c.jpg?1707832149)
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/c-joist-hanger-load-direction-ill-instld-eu-fr-cy--_45355-4a524.jpg?1707832148)
Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Porteur | Empannon | Arêtier | R1.k | |||||||
CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | |
ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
Dans ce cas, l’installation est faite avec 1 ETC434G à gauche de l’empannon central et 1 ETC434D à droite de l’empannon central.
Valeurs Caractéristiques - Bois sur Bois avec vis SSH - Porteur ≥ 147mm
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc-situation-3-montage-2_45359-85472.jpg?1707832149)
![](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/c-joist-hanger-load-direction-ill-instld-eu-fr-cy--_45355-4a524.jpg?1707832148)
Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 147 mm Bois C24 [kN] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 147 mm Bois C24 [kN] | |||||||||||
Porteur | Empannon | Arêtier | R1,k | R2,k | |||||||||
SSH12,0x60 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
ETC434 | 4 | 1 | 97 | 5 | 1 | 97 | 5 | 2.5 | 7.6 | 10.2 | 1.2 | 3.5 | 4.6 |
ETC502 | 6 | 1 | 97 | 4 | 1 | 97 | 12 | 3 | 6.1 | 15.1 | 1.3 | 2.5 | 6.3 |
La répartition des charges est la suivante :
- Etrier ETC434 - Configuration "1 arêtier simple + 1 empannon" : 25% sur l’empannon et 75% sur l’arêtier.
- Etrier ETC502 - Configuration "2 arêtiers simples + 1 empannon" : 20% sur l’empannon et 40% sur chaque arêtier
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations sur porté
- Pointes annelées CNA Ø4,0 x 35 mm.
Fixations sur porteur
bois :
- Pointes annelées CNA Ø4,0 x 35mm.
- Vis SSH12,0x60.
Acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Béton :
- Cheville mécanique : WA M12-104/5,
- Ancrage chimique : LMAS M12-150 avec résine AT-HP.
Installation
Utiliser toutes les fixations spécifiées pour une mise en œuvre donnée. Les éléments réalisés avec 2 plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément (voir Eurocode 5).

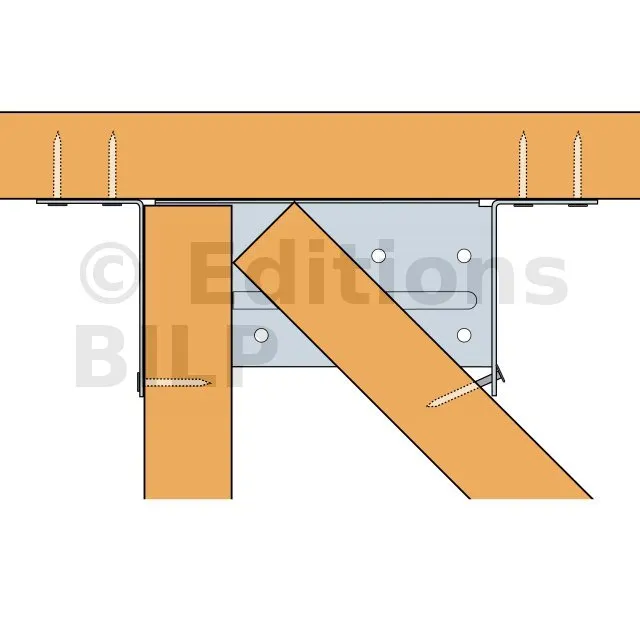

![ETC434 Assemblages 2 éléments 1 arêtier simple - 1 empannon](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc-situation-3-montage-2_45359-85472.jpg?1707832149)

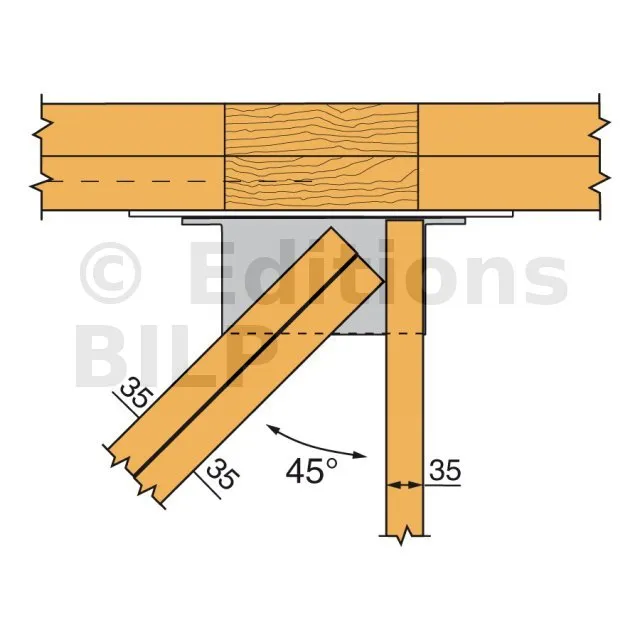

![ETC434 Assemblages 2 éléments 1 arêtier double - 1 empannon](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc434-situation-1-aretier-double-1-empannon-2-jpg_45360-f65ca.jpg?1707832149)

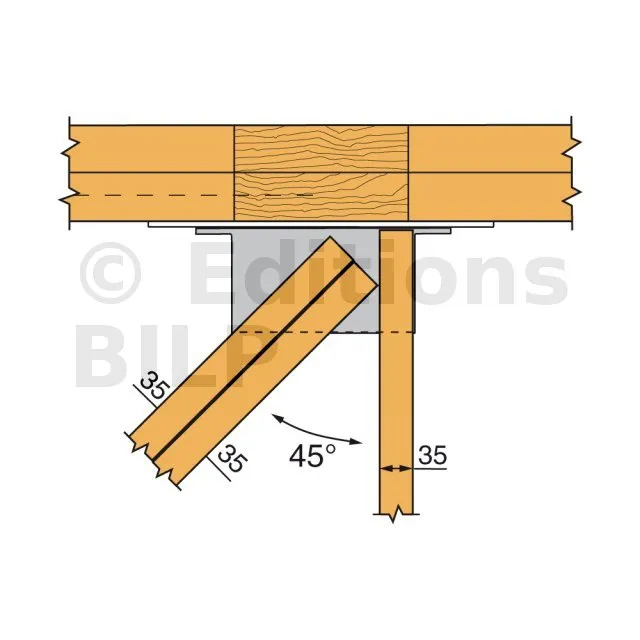

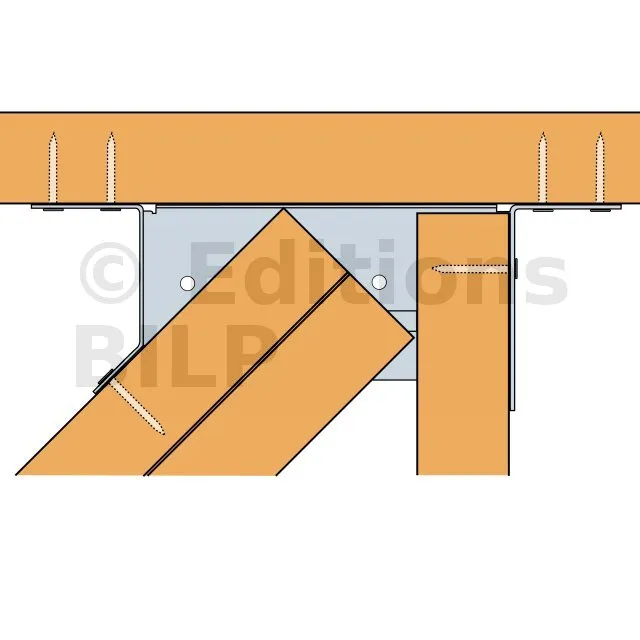

![ETC485R Assemblages 2 éléments 1 arêtier double - 1 empannon](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc485r-situation-1-aretier-double-1-empannon-2--_45353-7c63f.jpg?1707832148)

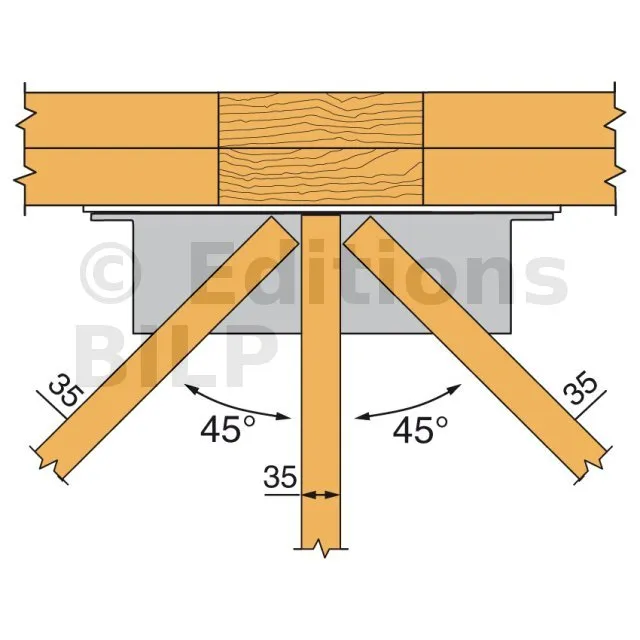

![ETC502 Assemblages 3 éléments 2 arêtiers simples - 1 empannon](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc502-situation-2-aretiers-simples-1-empannon-2--_45356-2fcab.jpg?1707832148)
![ETC835 Assembles 3 éléments 2 arêtiers simples - 1 empannon](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc835-vue-de-dessus-2-aretiers-simples-1-empannon-2---_45361-a7753.jpg?1707832149)

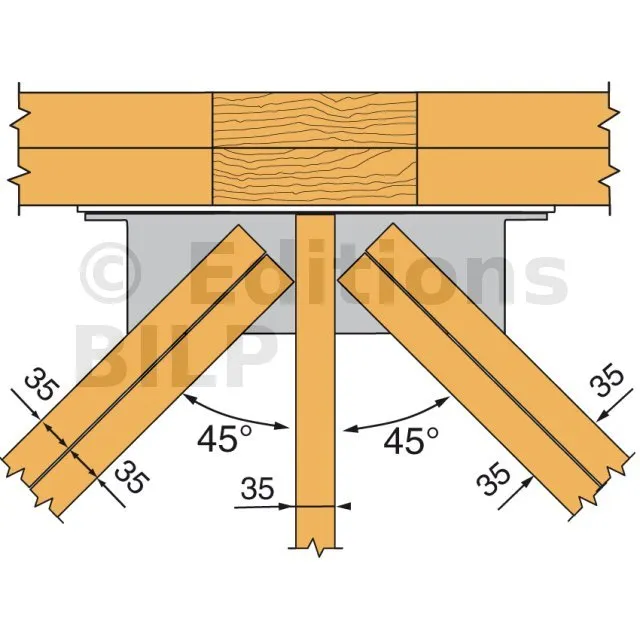

![ETC835 Assemblages 3 éléments 2 arêtiers doubles - 1 empannon](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc835-vue-de-dessus-2-aretiers-doubles-1-empannon-2---_45362-47fdc.jpg?1707832149)

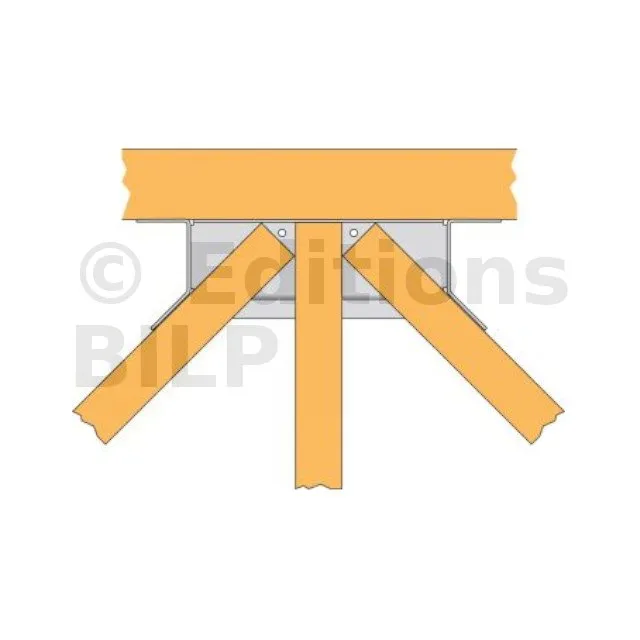

![ETC434G et ETC434D - de chaque côté de l’empannon central](sites/boutique.bilp.fr/local/cache-vignettes/L201xH201/etc434g-situ-2--_45358-3875c.jpg?1707832149)
