Etrier pour croupe - Réf. ETC835_6

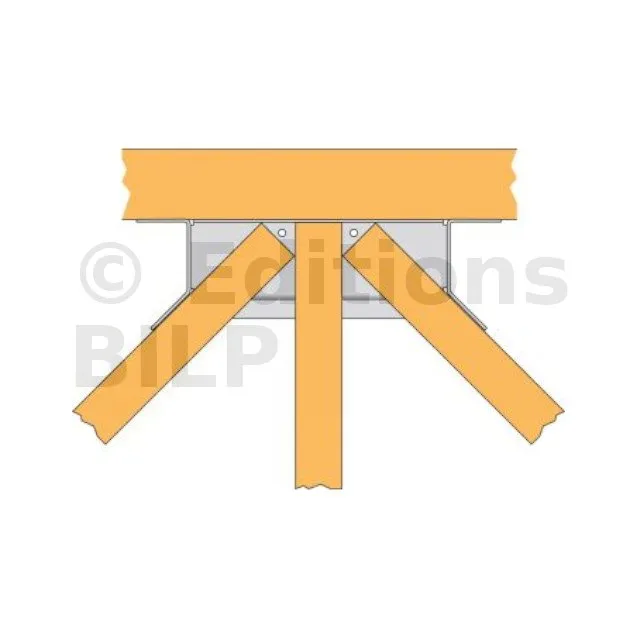

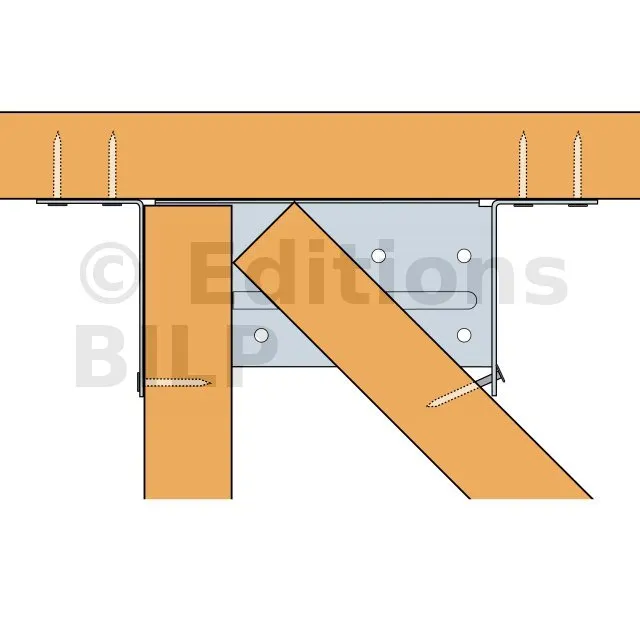

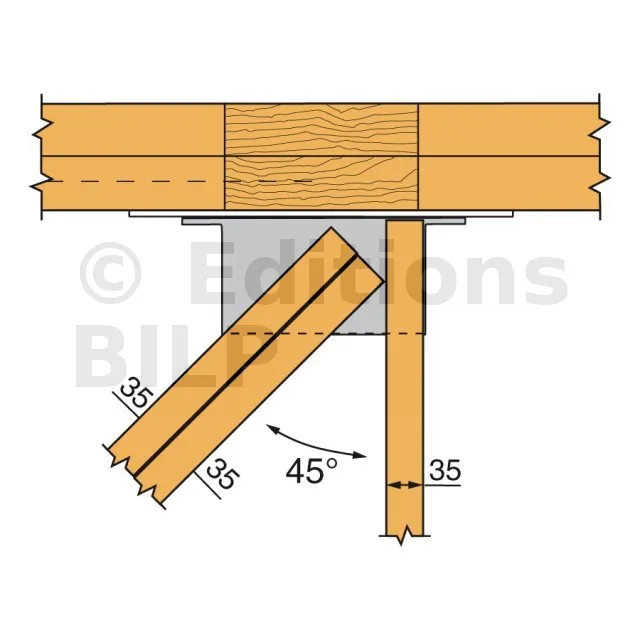

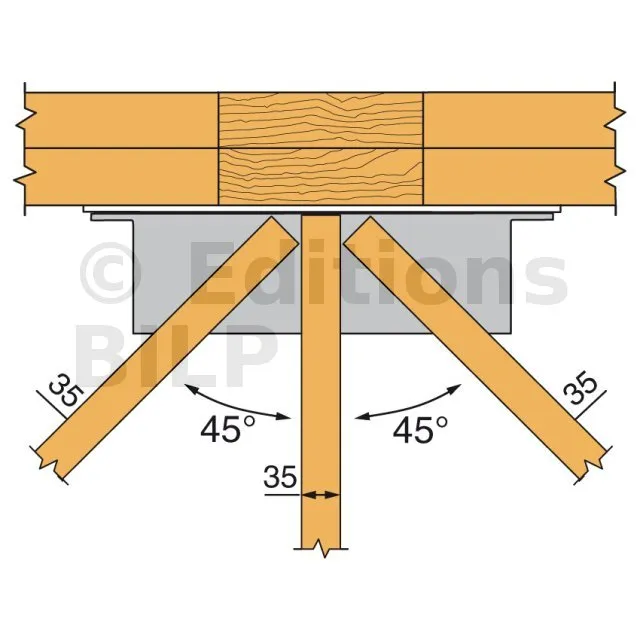

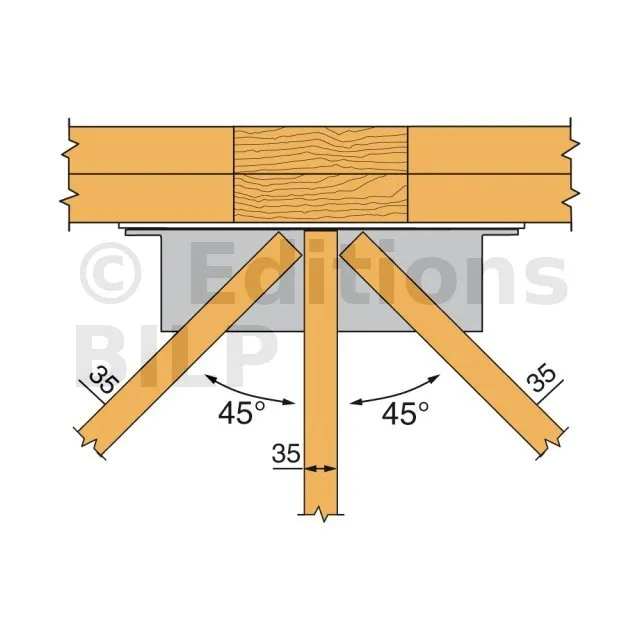

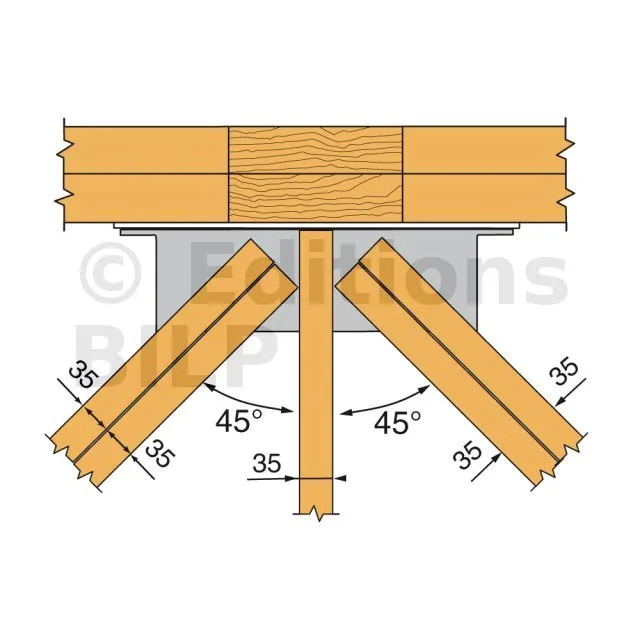

Assemblages trois éléments : deux arêtiers doubles et un empannon OU deux arêtiers simples et un empannon.
-
RéférenceETC835_6
-
Epaisseur3mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
-
MarqueSIMPSON Strong-Tie
-

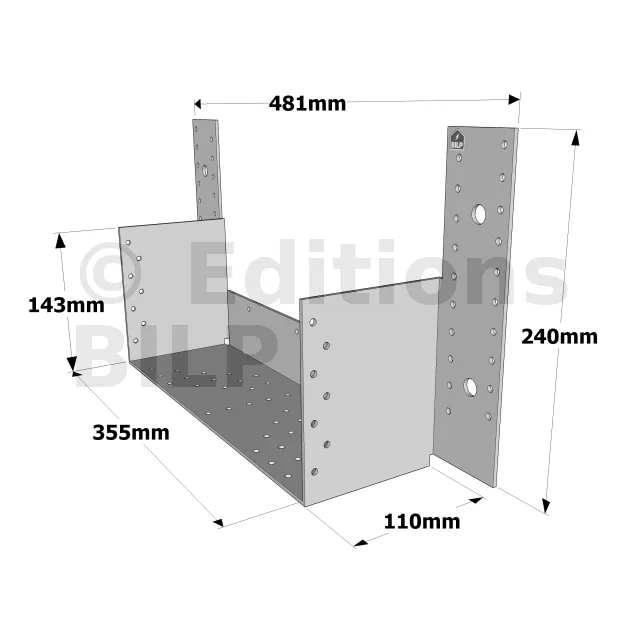

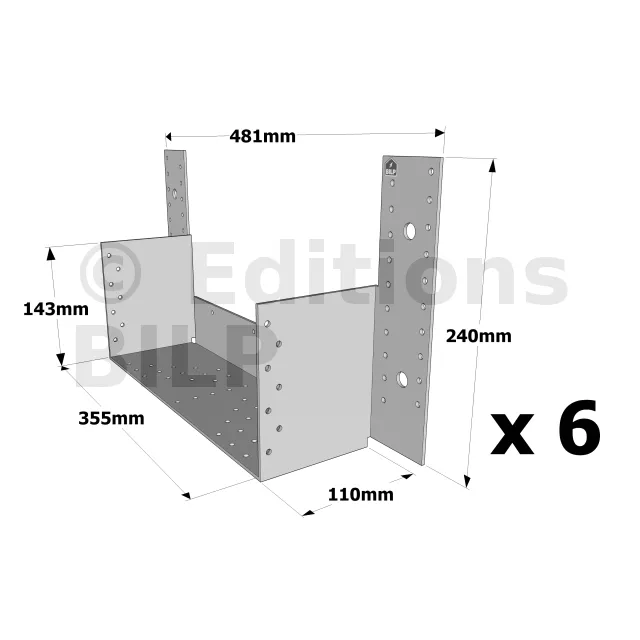

Profondeur (C)110mm
-
Profondeur (F)143mm
-
Perçages sur porteur Ø5 [mm]40
-
Perçages sur porteur Ø13 [mm]4
-
Perçages sur portéFlancs : 14Ø5 ; Fond : 33Ø5
-
Largeur (D)481mm
-
Hauteur (B)240mm
Etrier pour croupe ETC
Les étriers pour croupe sont utilisés dans la fermette de section 38mm. Ils permettent la réalisation d‘une croupe en assemblant les demi-fermes d‘arêtier et d‘empannon. Les modèles différent suivant le type de mise en œuvre.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 1,5 à 3 mm selon les modèles.
Avantages
- Utilisable dans de multiples configurations,
- Fixation sur bois ou sur béton...
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé, béton, acier...
- Porté : bois massif...
Domaines d’utilisation
- Fixation de fermettes pour la réalisation de croupes.
Données techniques

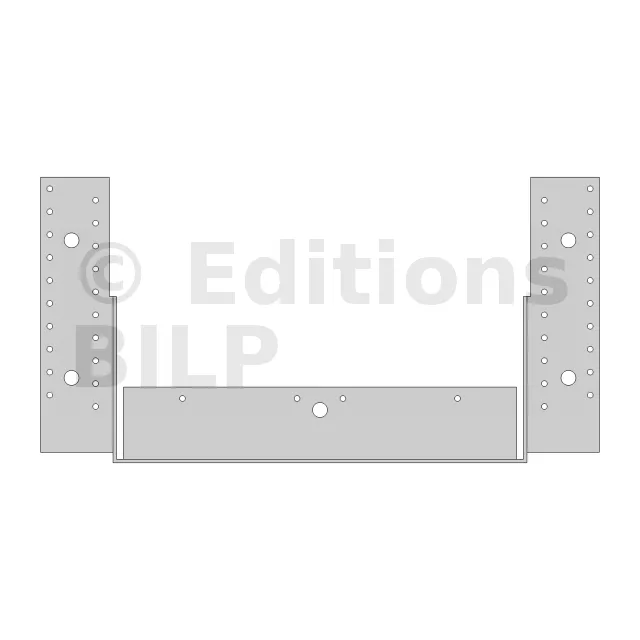

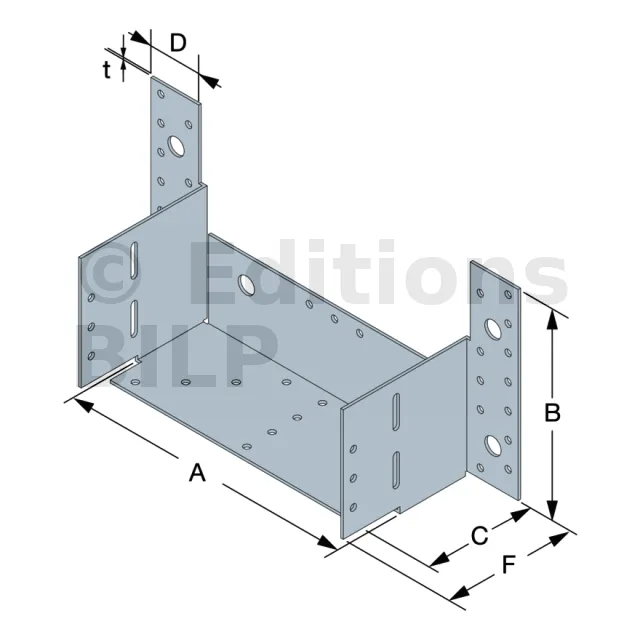

Dimensions
| Références | Dimensions [mm] | Perçages | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Porteur | Porté | ||||
| Ø5 | Ø13 | Flancs | Fond | ||||||||
| Ø5 | Ø5x7.5 | Ø5 | |||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 197mm
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
| ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
| ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
| ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |

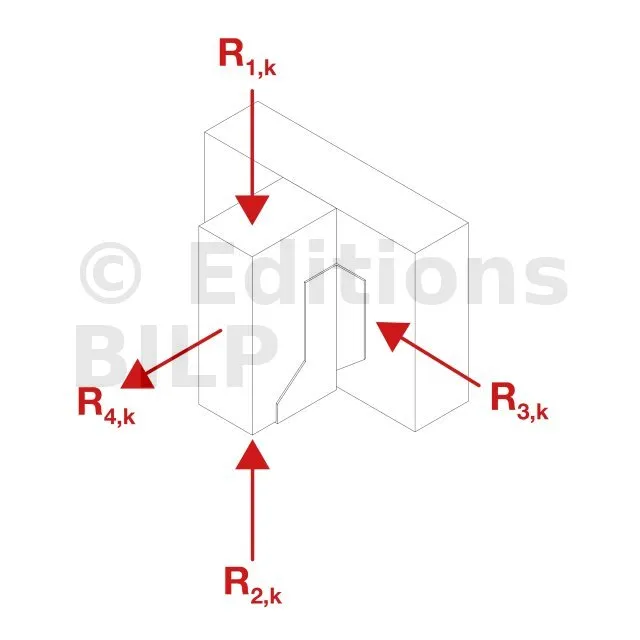

Les valeurs au soulèvement sont calculés tel que : R2,k=min(Empannon + 2*Arêtier ; Max)
Les valeurs entre parenthèse () sont les valeurs à utiliser si l’arêtier est doublé.
La répartition des charges est la suivante :
25 % sur l’empannon, 75 % sur l’arêtier pour les ETC434 et ETC485R.
20 % sur l’empannon, 40% sur chaque arêtier pour les ETC502 and ETC835.
Valeurs caractéristiques - Bois sur Bois - Porteur ≥ 197mm
| Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Les valeurs au soulèvement sont calculées telles que : R2,k=min(Empannon + 2*Arêtier ; Max)
La répartition de charge est la suivante :
40 % sur l’empannon et 30% sur chaque arêtier pour l’ETC502.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥147mm
| Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 147mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Les valeurs au soulèvement sont calculées telles que : R2,k=min(Empannon + 2*Arêtier ; Max)
La répartition de charge est la suivante :
40 % sur l’empannon et 30% sur chaque arêtier pour l’ETC502.
Valeurs Caractéristiques - Bois sur Bois - Porteur ≥ 97mm
| Références | Sections de bois et fixations | Valeurs caractéristiques - Porteur ≥ 97mm - Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 19 | 1 | 147 | 6 | 1 (2) | 147 | 6 (7) | 5.3 | 4,7 (5,7) | 5.5 | 5.3 | 4,7 (5,7) | 3.3 |
| ETC485R | 20 | 1 | 97 | 11 | 2 | 97 | 10 | - | - | - | 5.9 | 5.7 | 3.8 |
| ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
| ETC835 | 26 | 1 | 147 | 5 | 2 | 147 | 28 | - | - | - | 1.8 | 5.8 | 7.7 |
Les valeurs descendantes sont calculées comme : R1,k = min (Empannon + 2*Arêtier ; Total)
Les valeurs ascendantes sont calculées comme : R2,k = min (Empannon + 2*Arêtier ; Max)
Les valeurs entre parenthèse () sont les valeurs à utiliser si l’arêtier est doublé.
La répartition de charge est la suivante en charge descendante :
- ETC434 : 25% sur l’empannon et 75% sur l’arêtier
- ETC502 : 40% sur l’empannon et 30% sur chaque arêtier
Valeurs Caractéristiques - Bois sur Bois - 1 modèle gauche + 1 modèle droit
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 197mm - Bois C24 [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Porteur | Empannon | Arêtier | R1.k | |||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | |
| ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
| ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |

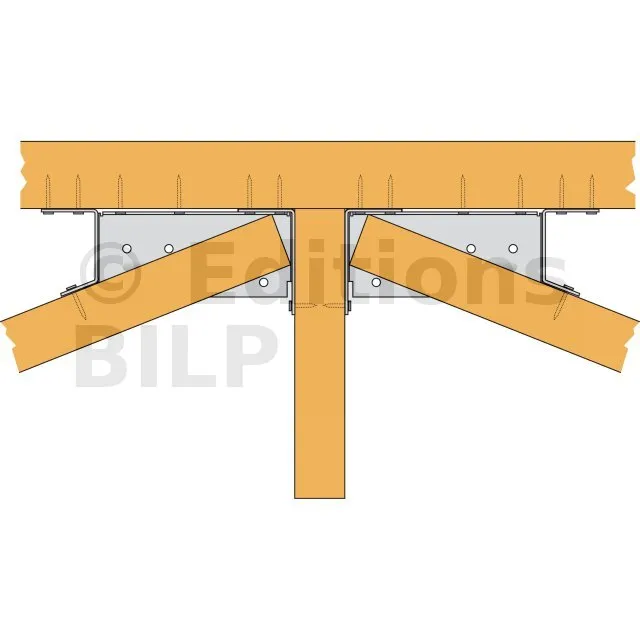

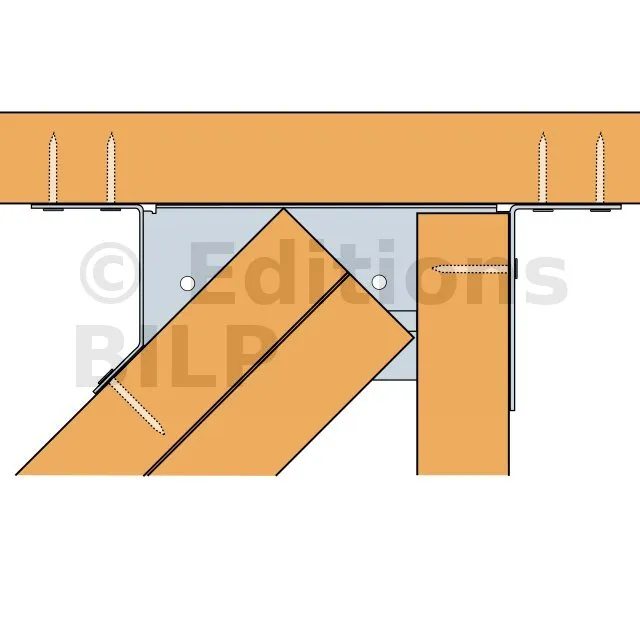

Dans ce cas, l’installation est faite avec 1 ETC434G à gauche de l’empannon central et 1 ETC434D à droite de l’empannon central.
Valeurs Caractéristiques - Bois sur Bois avec vis SSH - Porteur ≥ 147mm
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 147 mm Bois C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Références | Sections de bois et fixations | Valeurs Caractéristiques - Porteur ≥ 147 mm Bois C24 [kN] | |||||||||||
| Porteur | Empannon | Arêtier | R1,k | R2,k | |||||||||
| SSH12,0x60 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 4 | 1 | 97 | 5 | 1 | 97 | 5 | 2.5 | 7.6 | 10.2 | 1.2 | 3.5 | 4.6 |
| ETC502 | 6 | 1 | 97 | 4 | 1 | 97 | 12 | 3 | 6.1 | 15.1 | 1.3 | 2.5 | 6.3 |
La répartition des charges est la suivante :
Fixations sur porté
- Pointes annelées CNA Ø4,0 x 35 mm.
Fixations sur porteur
bois :
- Pointes annelées CNA Ø4,0 x 35mm.
- Vis SSH12,0x60.
Acier :
- Boulons Ø12 mm (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage).
Béton :
- Cheville mécanique : WA M12-104/5,
- Ancrage chimique : LMAS M12-150 avec résine AT-HP.
Installation
Utiliser toutes les fixations spécifiées pour une mise en œuvre donnée. Les éléments réalisés avec 2 plis doivent être assemblés entre eux afin qu‘ils agissent comme un seul et même élément (voir Eurocode 5).
