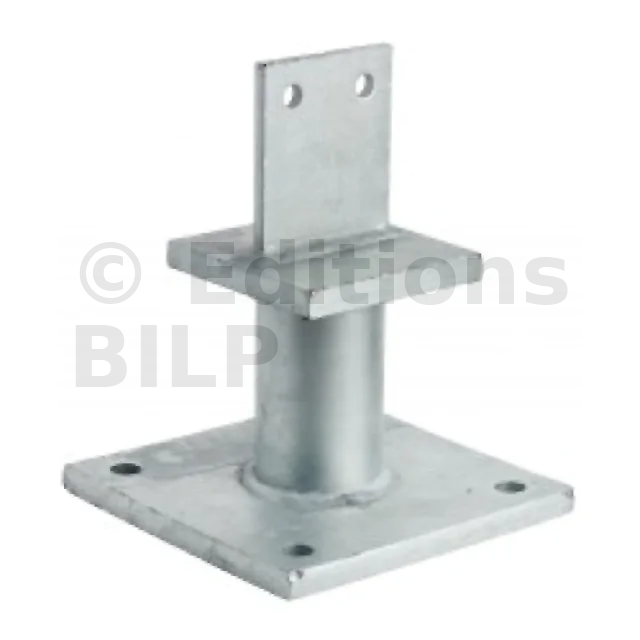

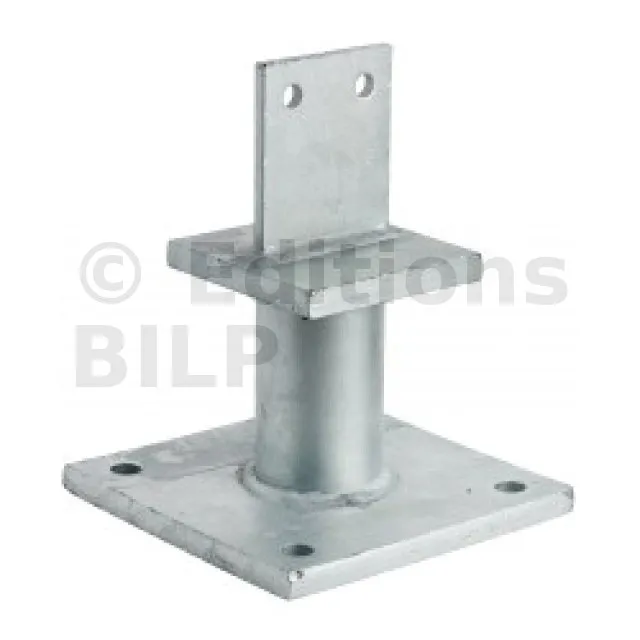

KIT ISBMAX + quatre goujons WAM16-151/30 - Réf. PISBMAXIG-K

Le pied de poteau PISBMAXIG-K permet une reprise de charge en compression jusqu’à 9 tonnes en valeur design ainsi que des efforts de soulèvement grâce à son âme verticale. Il doit être boulonné sur un support rigide de type béton. Il est proposé en kit avec quatre goujons WA M16-151/30.

bientôt DISPO
Expédition estimée dans 10 jours.
389€45
  HT  / Pied de poteau
(467.34 € TTC)

  • Référence
    PISBMAXIG-K
  • Fabrication
    française
  • Matériau
    S235JR suivant NF EN 10025-2.
  • Marque
    SIMPSON Strong-Tie
  • Largeur (B)
    120mm
  • Hauteur (C)
    105mm
  • Largeur (D)
    200mm
  • Épaisseur t1
    8mm
  • Épaisseur t2
    15mm
  • Hauteur (F)
    148mm
  • Finition
    Galvanisée à chaud suivant NF EN ISO 1461
  • Largeur (E)
    200mm
  • Perçages platine haute
    2Ø13
  • Perçages platine basse
    4Ø17
  • Largeur (A)
    120mm
  • Connexion bois sur support rigide
    Sur poteau : 2Ø12 (broches STD) ; sur béton : 4Ø16 (goujons WA ; tige filetée)
  • Charge maximale admissible en compression
    9 tonnes
  • Profondeur (H)
    90mm

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285

Matière

  • Acier S235JR suivant NF EN 10025-2,
  • Finition galvanisée à chaud suivant NF EN ISO 1461.

Avantages

  • Reprise de charge importante en compression,
  • Modèle proposé en kit avec goujons.

Applications

Support

  • Porteur : béton,
  • Porté : bois massif, bois lamellé-collé, bois composite.

Domaines d’utilisation

  • Poteau de soutien structure LC,
  • Plancher,
  • Auvent,
  • Veranda, ...

Données techniques

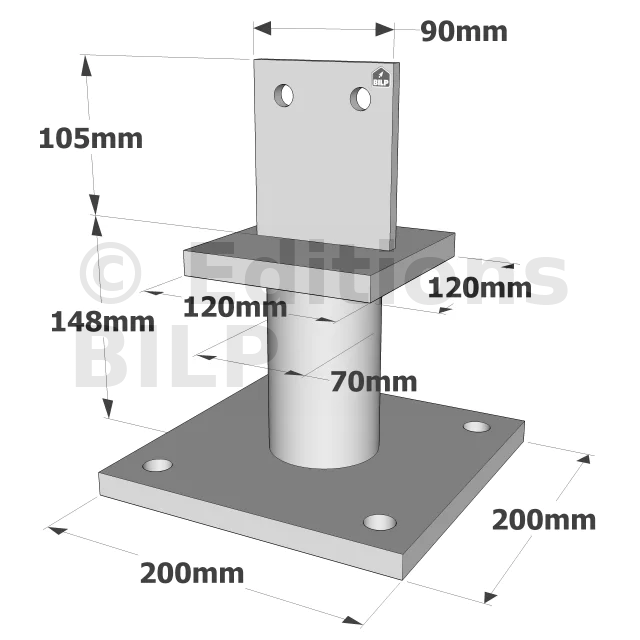

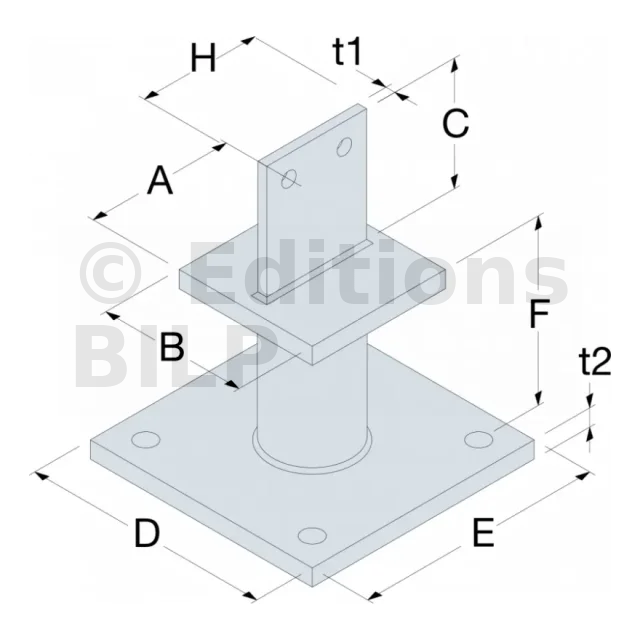

Dimensions
RéférencesDimensions [mm] Perçages platine hautePerçages platine basse
A B C D E F G H t1 t2 Ø13 Ø17
PISBMAXIG-K 120 120 105 200 200 148 70 90 8 15 2 4

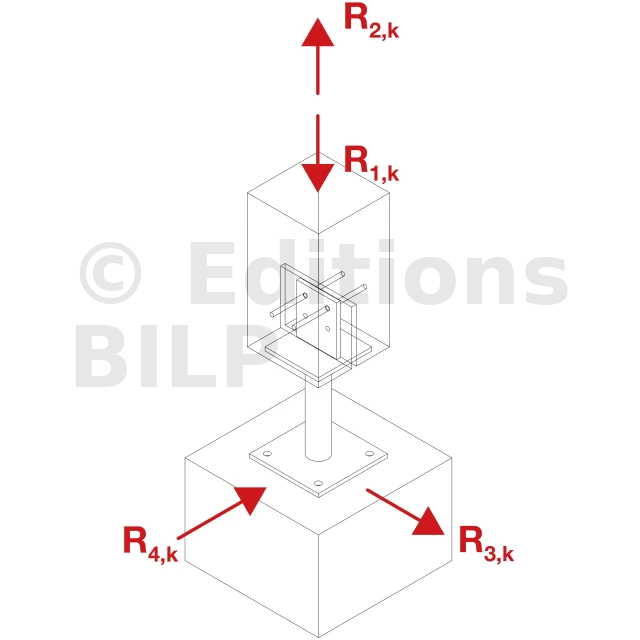

Valeurs caractéristiques - Bois sur béton
RéférencesFixationsValeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1,k R2,k R3,k R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* min (272.2 ; 256.9/kmod) 34.5 38.5 42.1 22.5 min (25.2 ; 14.1/kmod) min (27.5 ; 14.1/kmod) 7.7 9.9 12.3

Les ancrages au sol et leur capacité doivent toujours être vérifiés.

b = Largeur du bois [mm]

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées - Bois sur béton
RéférencesFixationsValeurs caractéristiques simplifiées - Bois C24 [kN]
Sur poteau Sur béton R1,k** R2,k R3,k** R4,k
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
120 140 160 120 140 160 120 140 160
PISBMAXIG-K 2 Ø12 4 Ø16* 272.2 34.5 38.5 42.1 22.5 20.1 20.1 7.7 9.9 12.3

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Mise en œuvre

Installation

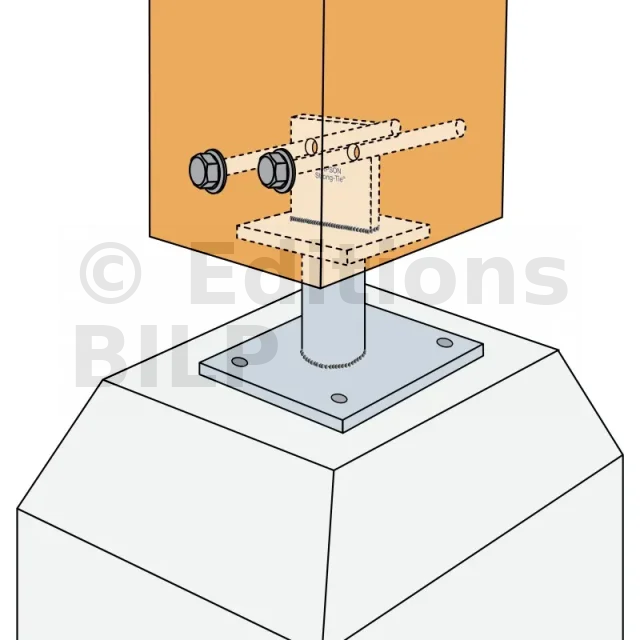

Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ.
2. Identifier la position des broches (ou boulons) sur les flancs du poteau.
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches.
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

Partie basse :
1. Positionner le poteau verticalement dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.

Fixations
Poteau bois :

  • 2 broches STD Ø12,
    ​- La longueur des broches correspond à la section du poteau.

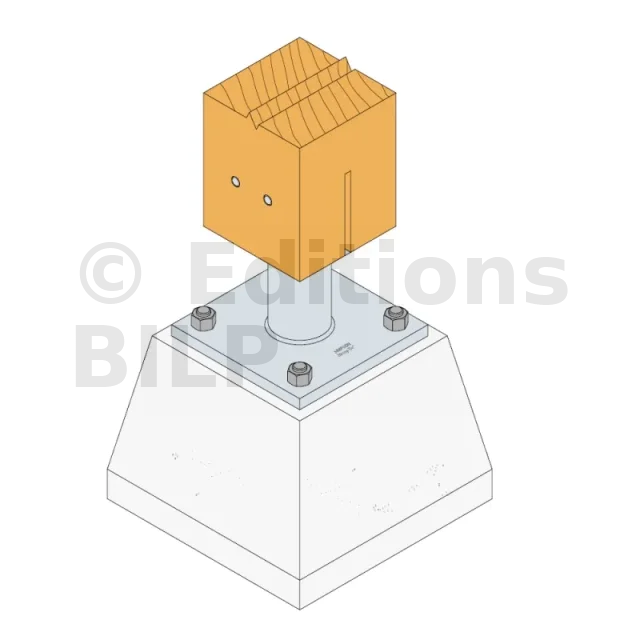

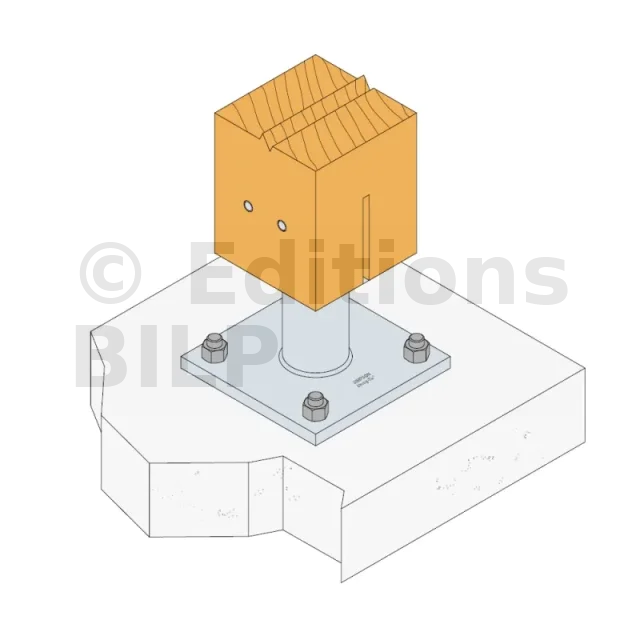

Sur béton :

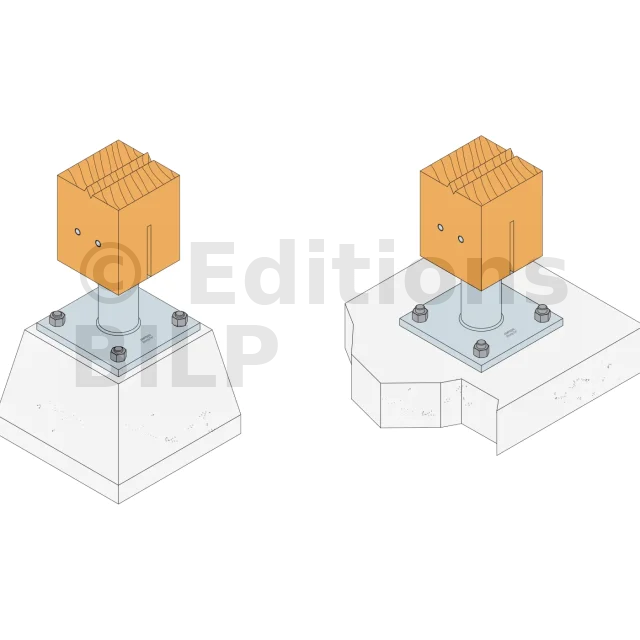

Fixation du PISBMAXIG-K sur support rigide
