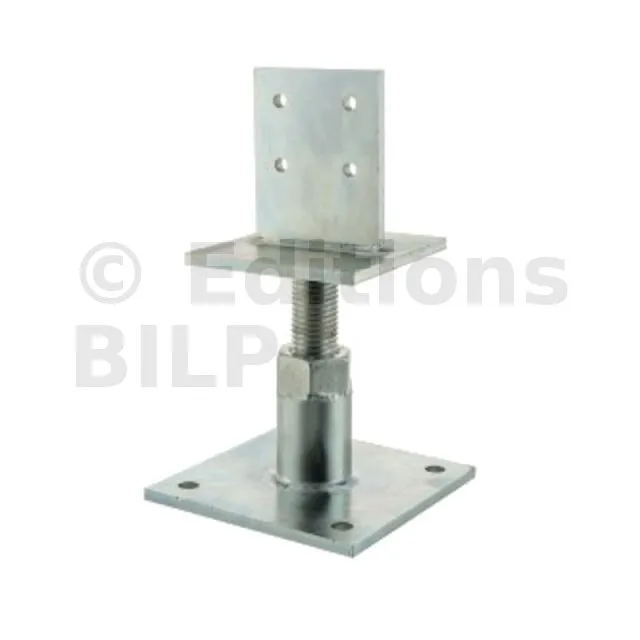

Pied de poteau réglable forte charge - Réf. PIBA110/160
-
RéférencePIBA110/160
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)120mm
-
Hauteur (C)110mm
-
Largeur (D)155mm
-
Diamètre (G)30mm
-
Hauteur (F)110 - 160mm
-
FinitionElectrozinguée blanche suivant ISO 2081
-
Largeur (E)155mm
-
Perçages platine haute4Ø8.5
-
Perçages platine basse4Ø13
-
Largeur (A)120mm
-
Connexion bois sur support rigideSur poteau : 2Ø8 (broches STD ou boulons) ; sur béton : 4Ø12 (goujons WA ; tige filetée)
-
Charge maximale admissible en compression7 tonnes
-
Profondeur (H)70mm
Pied de poteau réglable forte charge

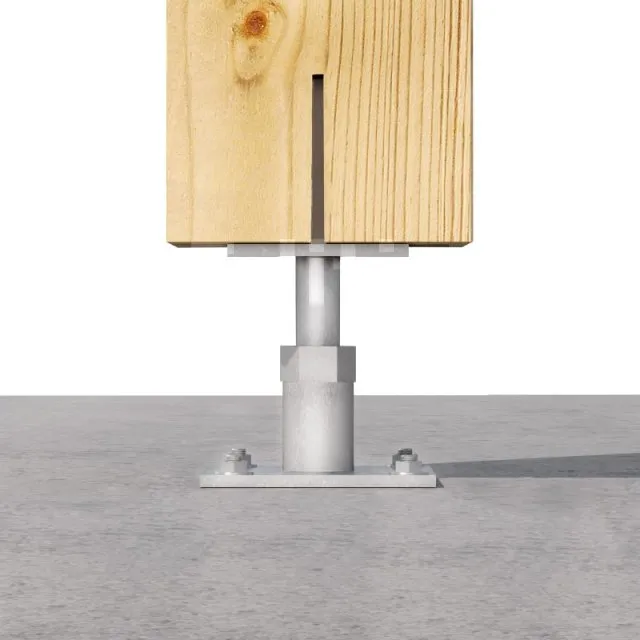

Le pied de poteau forte charge PIBA110/160 permet une forte reprise de charge en compression ainsi qu’une reprise des efforts de soulèvement grâce à son âme verticale.
Caractéristiques
Matière
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée blanche suivant ISO 2081,
- Epaisseur 8mm.
Avantages
- Reprise de charge importante en compression,
- Hauteur ajustable de 110 à 160 mm,

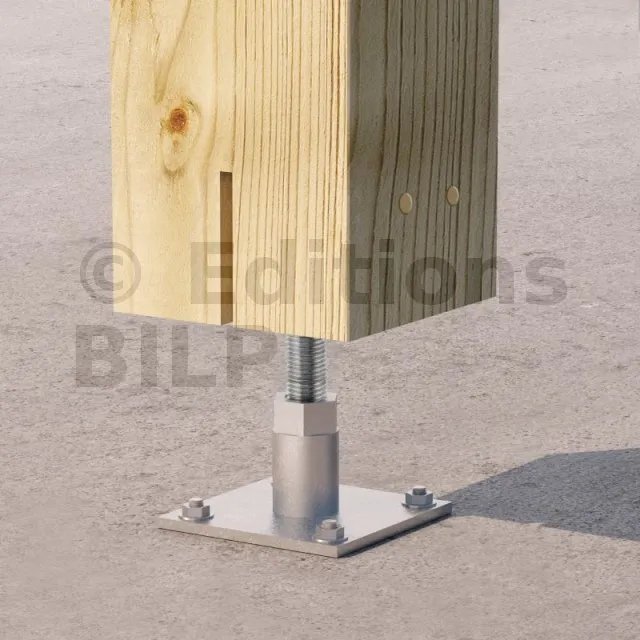

- Protège le poteau bois de l’humidité en le surélevant du sol.
Application
Support
Porteur : béton
Porté : bois massif, lamellé-collé, bois composite...
Domaines d’utilisation
- Poteaux de soutien LC,
- Planchers,
- Poteaux de auvent...

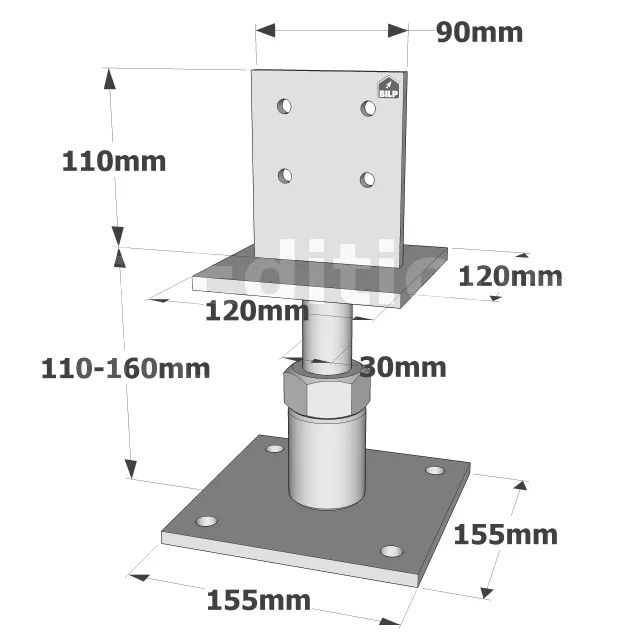

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | t | Ø8,5 | Ø13 | |
| PIBA110/160 | 120 | 120 | 110 | 155 | 155 | 110-160 | 30 | 90 | 8 | 4 | 4 |

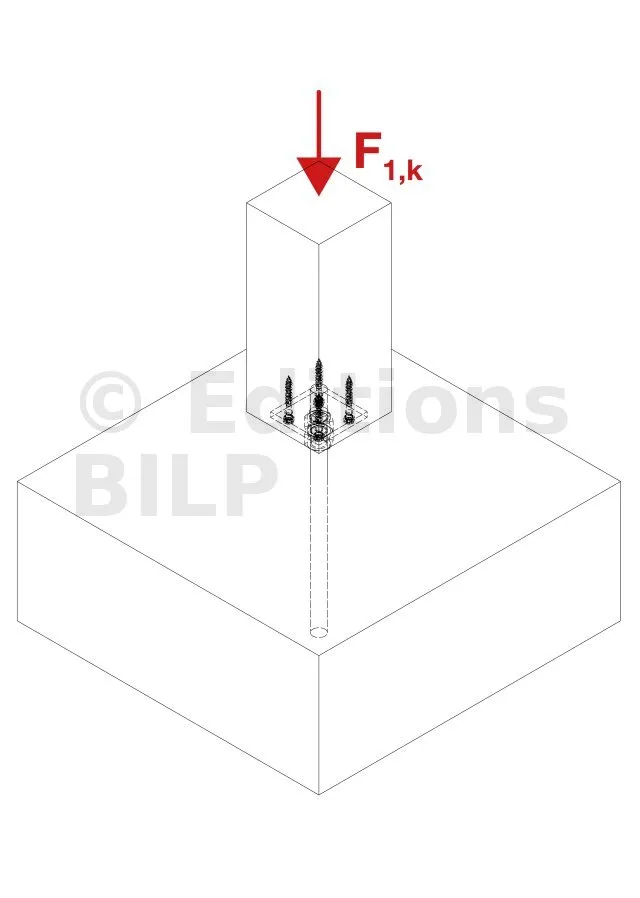

Valeurs Caractéristiques
| Références | Fixations | Valeurs Caractéristiques [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k | R2,k | |||
| Nb | Type | Nb | Type | |||
| PIBA110/160 | 2 | Ø8 | 4 | Ø12 | 125/(kmod^0,5) | 20.7 |

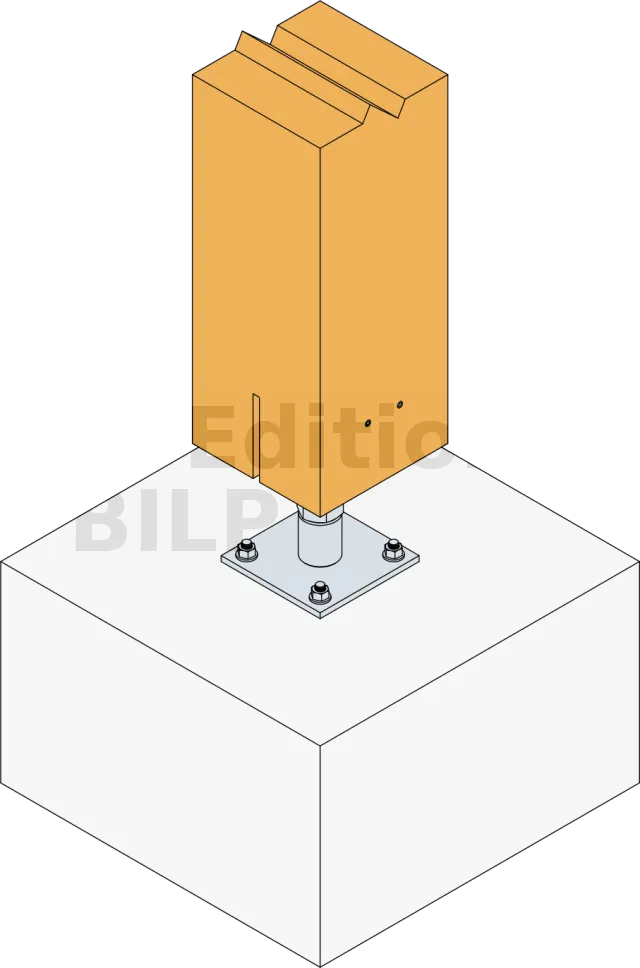

La connexion entre le pied de poteau et le poteau bois s’effectue à l’aide des deux broches supérieures.
Les ancrages au sol et leur capacité doivent toujours être vérifiés.
Valeurs caractéristiques simplifiées
| Références | Valeurs Caractéristiques simplifiées - Bois sur béton | ||||||
|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||
| Sur poteau | Sur béton | R1,k | R2,k | ||||
| Qté | Type | Qté | Type | ||||
| PIBA110/160 | 2 | Ø8 | 4 | Ø12 | 149 | 20.7 | |
Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations

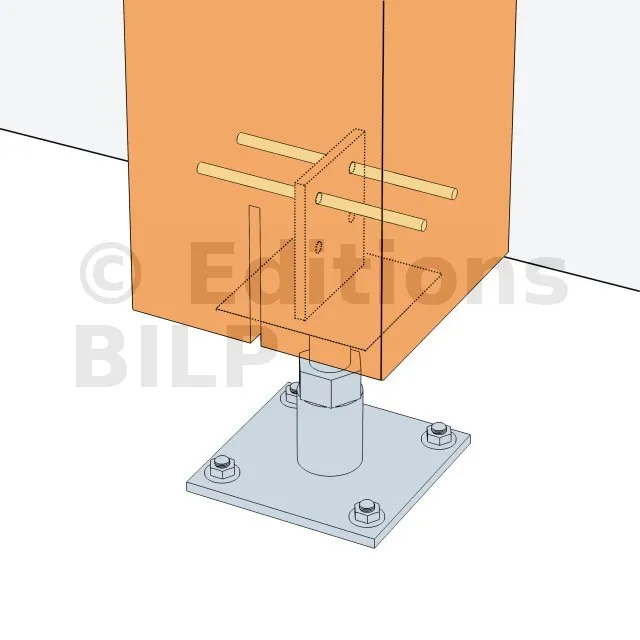

Poteau :
- 2 broches STD ou boulons Ø8 mm placées dans les deux perçages supérieurs de la platine verticale.
- La longueur des broches correspond à la section du poteau.
Platine :
- Cheville mécanique : goujon FM 753 EVO M12x109/10 ou alternative FM-753 CRACK 3DG M12x110/10 (Revêtement adapté pour un usage en extérieur),
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.
Installation
Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ,
2. Identifier la position des broches (ou boulons) supérieures sur les flancs du poteau,
3. Percer transversalement le poteau en Ø8 mm pour y insérer les deux broches,
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
