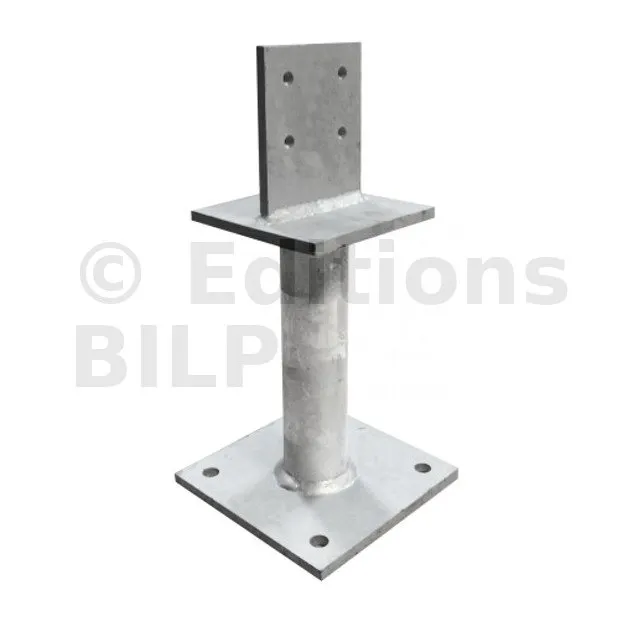

Pied de poteau fixe forte charge PBH - Réf. PBH120G

Le pied de poteau PBH120G a été conçu pour reprendre des charges verticales et horizontales. Il peut supporter des efforts de soulèvement grâce à son âme verticale.

Produit sur commande : ni repris, ni échangé
Expédition estimée dans 10 jours.
98€22
  HT  / Pied de poteau
(117.86 € TTC)

  • Référence
    PBH120G
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF en 10025-2
  • Marque
    SIMPSON Strong-Tie

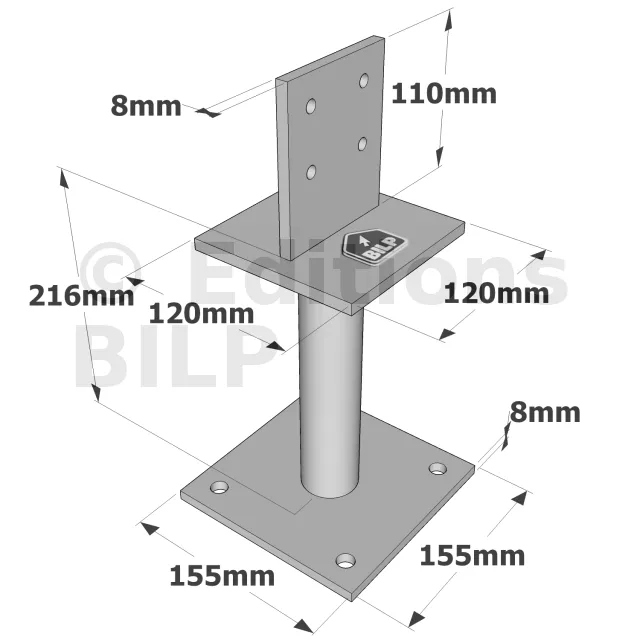

  • Largeur (B)
    120mm
  • Hauteur (C)
    110mm
  • Largeur (D)
    155mm
  • Épaisseur t1
    8mm
  • Épaisseur t2
    8mm
  • Diamètre (G)
    42.4mm
  • Hauteur (F)
    216mm
  • Finition
    Galvanisée à chaud suivant NF EN ISO 1461
  • Largeur (E)
    155mm
  • Perçages platine haute
    4Ø8.5
  • Perçages platine basse
    4Ø14
  • Largeur (A)
    120mm
  • Charge maximale admissible en compression
    7.36 tonnes

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;

Matière

  • Acier S235JR suivant NF en 10025-2,
  • Finition galvanisée à chaud suivant NF EN ISO 1461.
  • Épaisseur : 8 mm.

Avantages

  • Reprise de charge importante en compression,

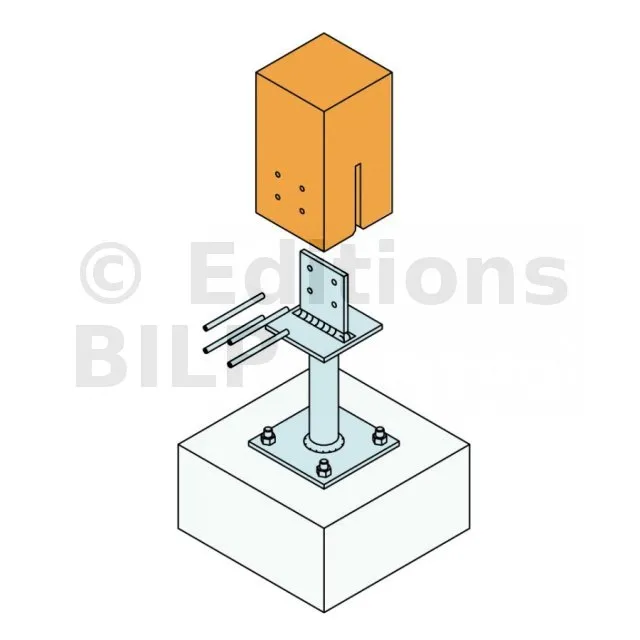

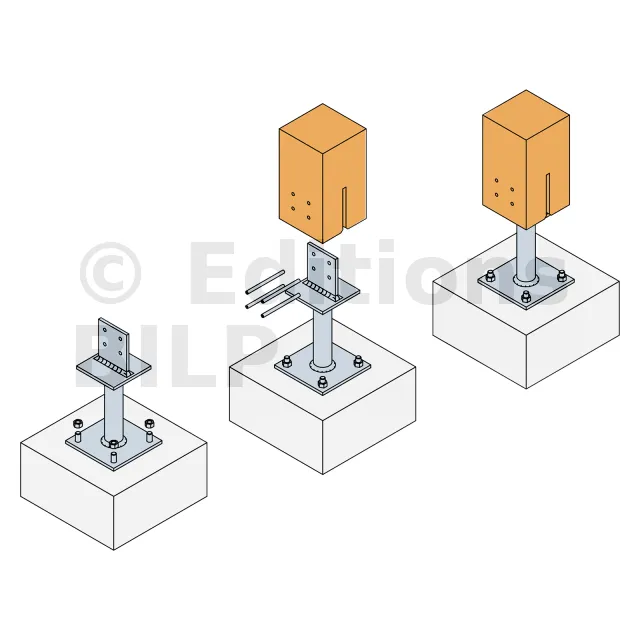

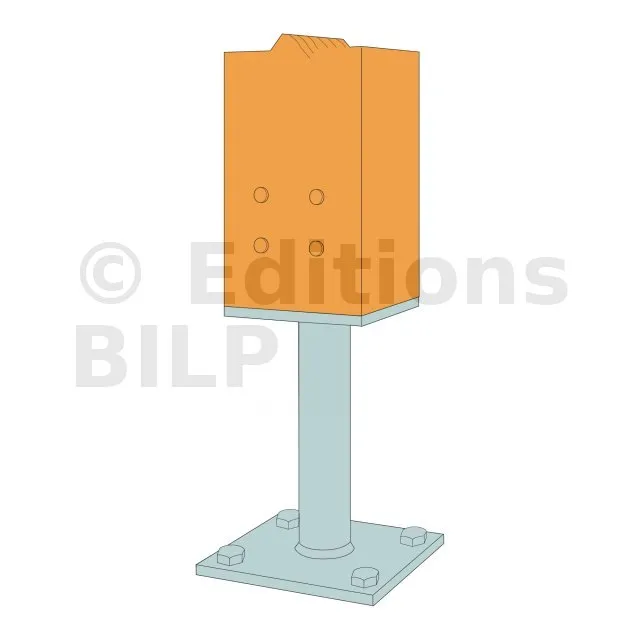

  • Il s’insère dans le poteau bois, pour un résultat discret.

Applications

Support

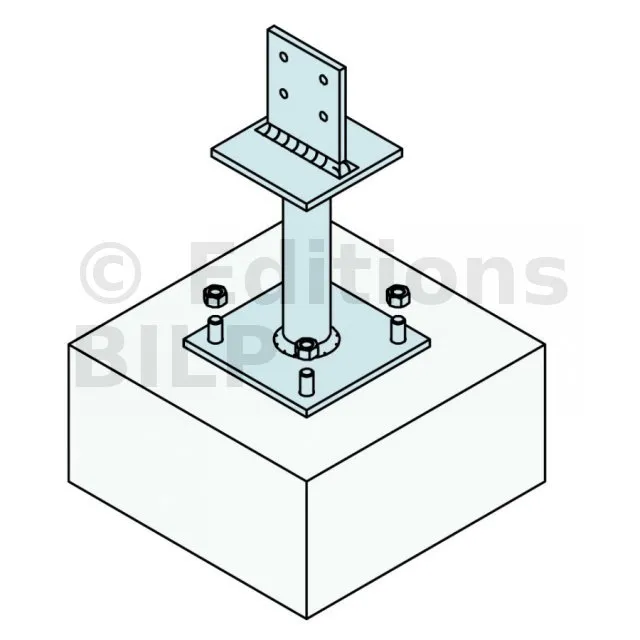

  • Porteur : béton, bois, ...
  • Porté : bois massif, lamellé-collé, bois composite, ...

Domaines d’utilisation

  • Poteau de soutien LC,
  • Plancher,
  • Auvent, ...

Données techniques

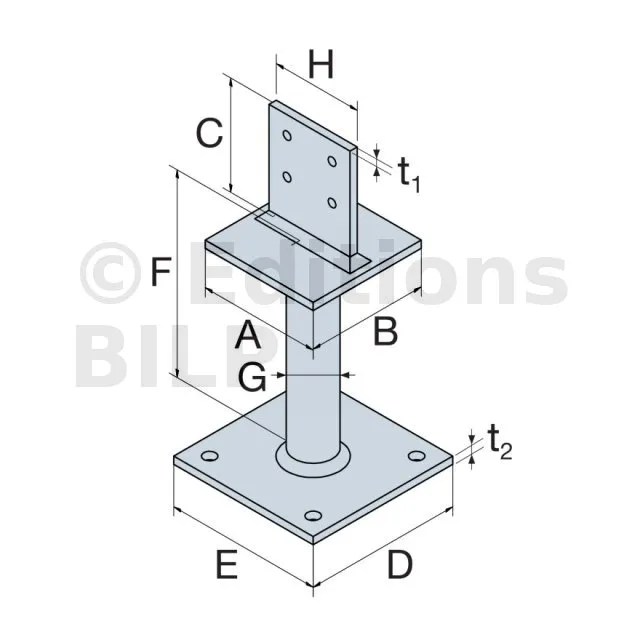

Dimensions
RéférencesDimensions [mm]Perçages platine hautePerçages platine basse
A B C D E F G t1 t2 Ø8,5 Ø14
PBH120G 120 120 110 155 155 216 42.4 8 8 4 4

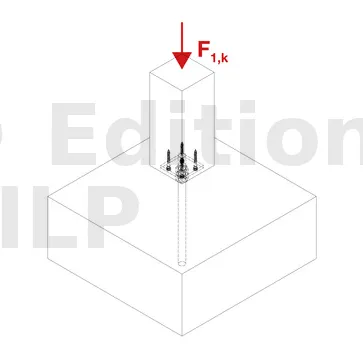

Valeurs caractéristiques
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k R2.k R3.k R4.k
Qté Type Qté Type Largeur poteau [mm] Largeur poteau [mm] Largeur poteau [mm]
80 100 120 80 100 120 80 100 120
PBH120G 4 STD Ø8 4 Ø12* 109,5 / kmod 20.7 20.7 20.7 5,4 / kmod 5,4 / kmod 5,4 / kmod 5,5 / kmod0,8 6 / kmod0,8 6 / kmod

* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

Valeurs caractéristiques simplifiées

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Sur poteau Sur béton R1.k* R2.k R3.k=R4.k R5.k=R6.k
Qté Type Qté Type Largeur poteau [mm] Largeur poteau [mm] Largeur poteau [mm]
80 100 120 80 100 120 80 100 120
PBH120G 4 STD Ø8 4 Ø12** 156.4 20.7 20.7 20.7 7.7 7.7 7.7 7.3 7.9 8.5

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

** Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
