Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ABR9020

EN STOCK
Expédition immédiate disponible pour 67 unité(s).
0€95
  HT  / équerre
(1.14 € TTC)
    • 65mm
    • 88mm
    • GALVA
    • 1 pièce
  • Autres choix

  • Référence
    ABR9020
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Marque
    SIMPSON Strong-Tie
  • Code EAN
    5701953354305
  • Perçages Aile A
    10Ø5 ; 1Ø11
  • Perçages Aile B
    10Ø5 ; 1Ø13

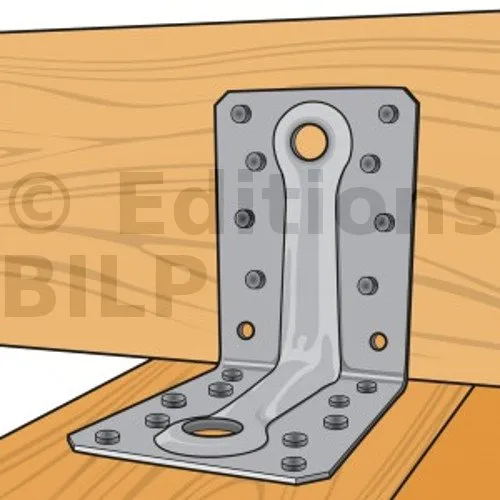

  • Fixation BOIS/BOIS - clouage total
    Aile A : 8 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Fixation BOIS/BOIS - clouage partiel
    Aile A : 4 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Profondeur
    88mm

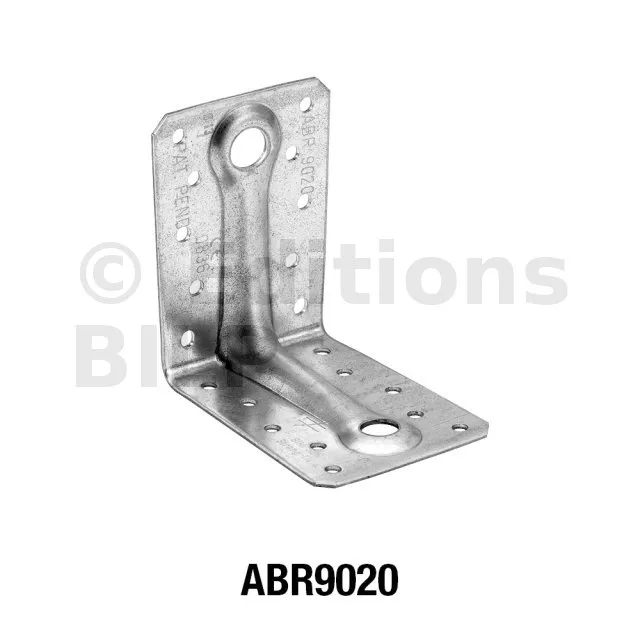

Équerres renforcées (9020 7015)

Les équerres renforcées ABR9020 et ABR7015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Matière

  • ABR9020 : Acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur 2 mm),
  • ABR7015 : Acier galvanisé S350GD + Z275 suivant NF EN 10346 (épaisseur 1,5 mm).

Avantages

  • Grande résistance aux efforts de traction et de cisaillement,
  • Grande polyvalence d’utilisation...

Application

Support

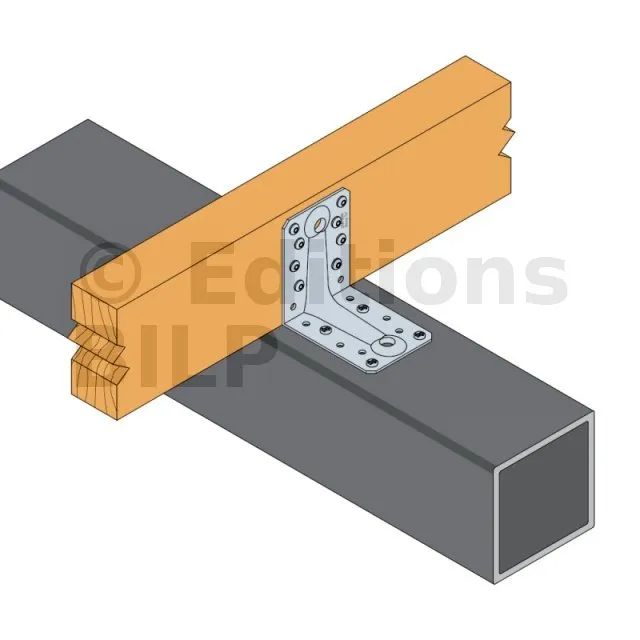

  • Porteur : bois massif, bois lamellé-collé, béton, acier, ...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

Domaines d’utilisation

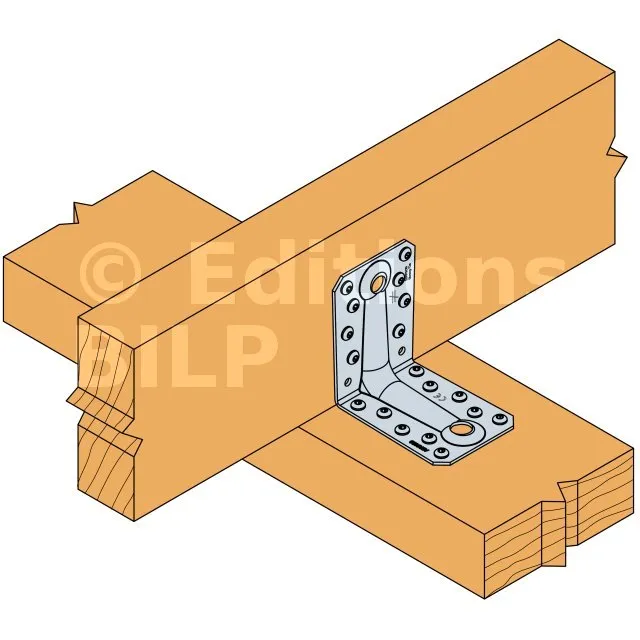

  • Fixation de fermettes, lisses et montants de bardage,
  • Fixation de préau, carport ouvert,

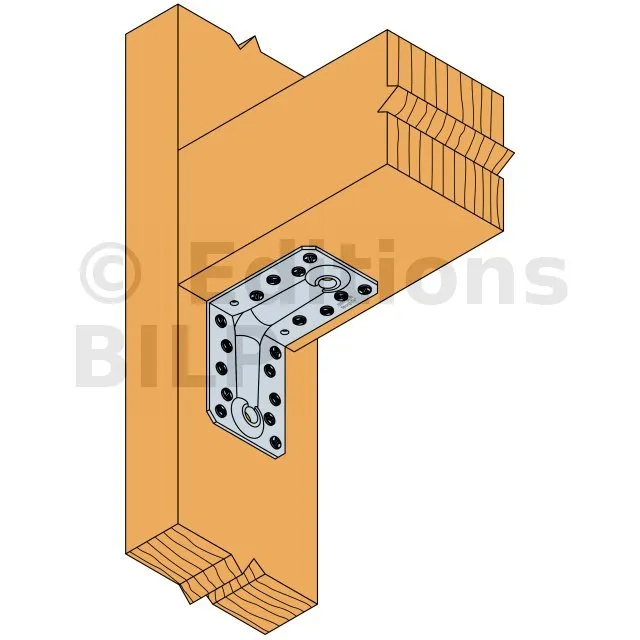

  • Ancrages de chevrons, consoles, chevêtres, ...

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR7015 70 70 55 1.5 8 1 - - 8 1 - -
ABR9020 88 88 65 2 10 - 1 - 10 - 1 -

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]

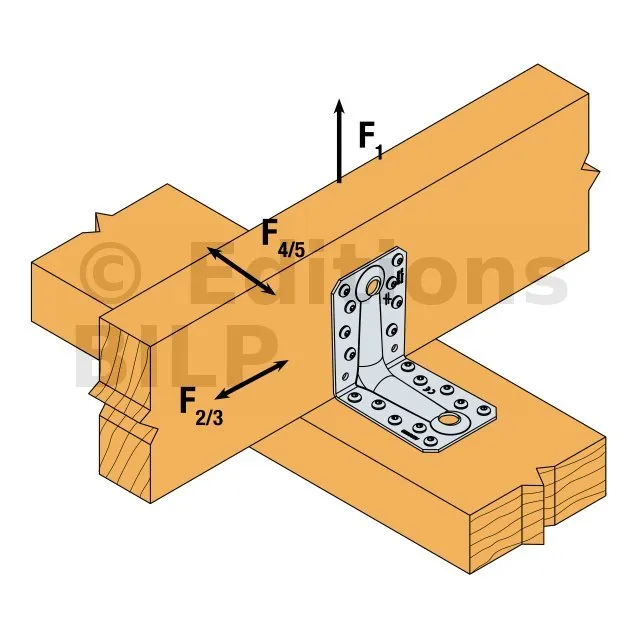

Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k*
Quantité Quantité CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40
ABR7015 6 8 5.2 6.1 - - - 6.6 7.3 - - - 4,2 / kmod^0,3 4,8 / kmod^0,3
ABR9020 8 10 9.7 10.8 11.9 14.9 14.6 9.4 10.3 12.2 13 12.3 4,6 / kmod^0,7 4,9 / kmod^0,7

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres
RéférencesValeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Quantité CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR9020 4 6 4.9 5.9 7.8 9.8 5.9 6.5 7.6 8.1

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
