Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. ABR9015

EN STOCK
Expédition immédiate disponible pour 35 unité(s).
1€37
  HT  / Equerre
(1.64 € TTC)
    • 60mm
    • 89mm
    • GALVA
    • 1 pièce
  • Autres choix

  • Référence
    ABR9015
  • Epaisseur
    1,5mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Marque
    SIMPSON Strong-Tie
  • Code EAN
    5701953756109
  • Perçages Aile A
    10Ø5 ; 1Ø13
  • Perçages Aile B
    10Ø5 ; 1Ø13

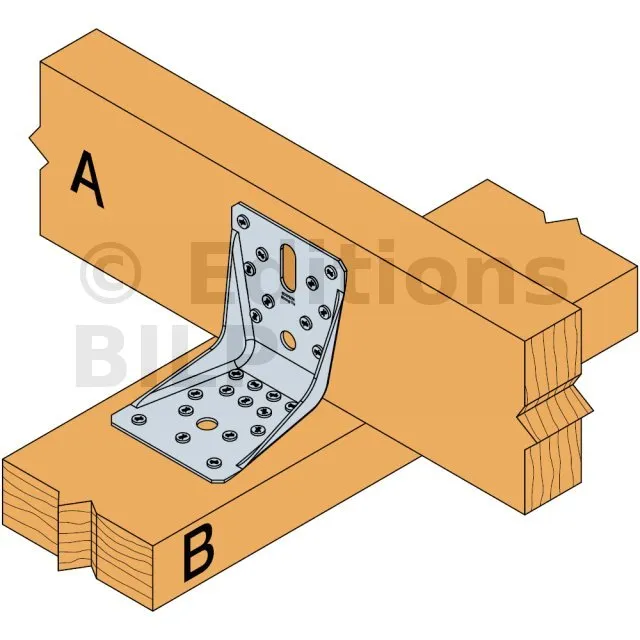

  • Fixation BOIS/BOIS - clouage total
    Aile A : 8 ; Aile B : 10 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
  • Profondeur
    89mm

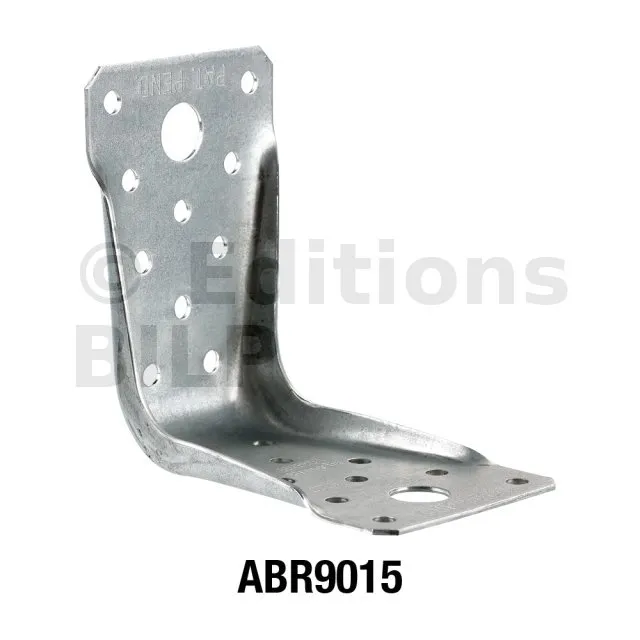

Équerres renforcées ABR (9015 100)

Les équerres renforcées ABR100 et ABR9015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2 mm

Avantages

  • Haute rigidité
  • Connexion sur béton possible avec un seul ancrage

Application

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes, lisses et montants de bardage
  • Fixation de préau, carport ouvert
  • Ancrages de chevrons, consoles, chevêtres

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 [mm] Ø12 [mm] Ø13 [mm] Ø12x32 [mm] Ø5 [mm] Ø12 [mm] Ø13 [mm]
ABR9015 89 89 60 1.5 10 - 1 - 10 - 1
ABR100 103 103 90 2 10 1 - 1 14 1 -

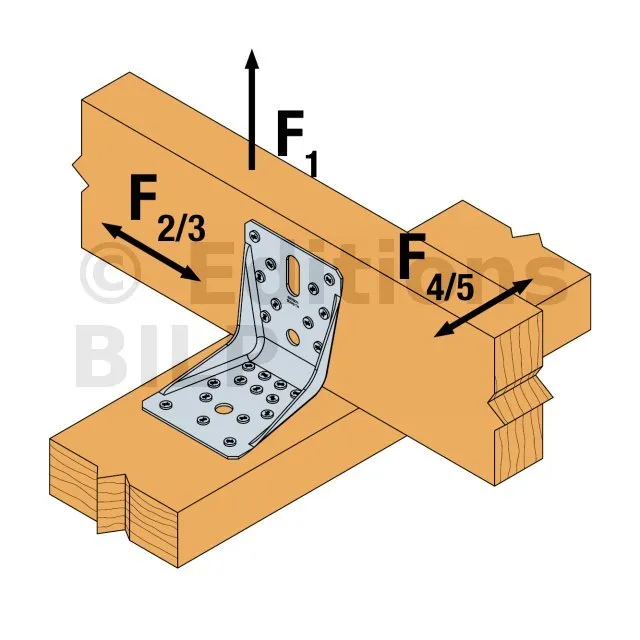

Valeurs Caractéristiques - Connexion poutre sur poutre bois C24 - 2 équerres
RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k(1)
Quantité Quantité CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CSA4.0x40 CSA4.0x50 CSA4.0x60 CSA5.0x40
ABR9015 8 10 3.45 4.1 5.4 6.6 13.2 6.3 7.1 8 9.6 10.5 - - - - 5 /kmod^0,4
ABR100 10 14 9.7 11.7 15.7 19.7 min (26,7/kmod^0.2 ; 27/kmod) 9.6 12.8 14.2 16.7 20.3 2.4 4.2 5.1 5.1 5.1

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

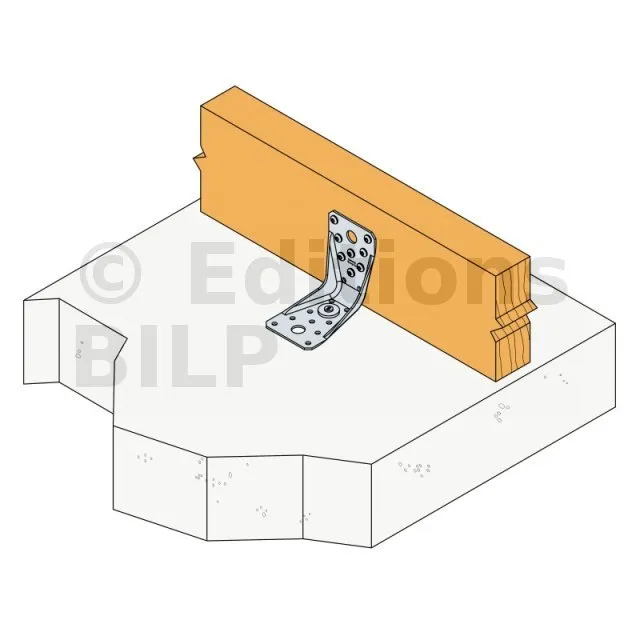

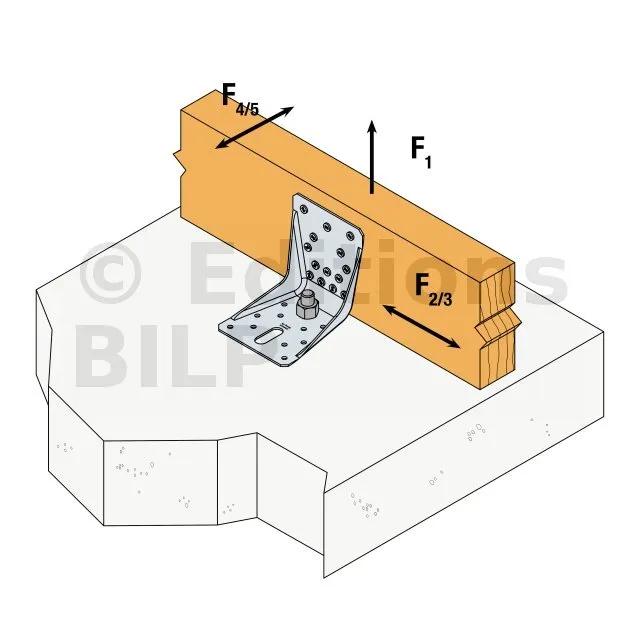

Valeurs Caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k
Quantité Type Quantité Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40
ABR100 1 Ø10 10 CNA* min (17,1 ; 21,6 /kmod) min (20,6 ; 21,6 /kmod) min (26,6 ; 21,6 /kmod) 7.2 8.7 10.9 8.6 10.4

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres
RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k** R2.k = R3.k
Quantité Type Quantité Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x35 CNA4.0x40 CNA4.0x50
ABR100 1 Ø10 10 CNA* 17.1 20.6 24 7.2 8.7 10.9

*Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Equerres
RéférencesValeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR100 2 SSH 1 SSH 5.2 9.9 2.7 3.4

Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 Equerres
RéférencesValeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 équerres
Fixations Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x40 SSH10x40
ABR100 1 Ø10 1 SSH 5.7 4.1

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
