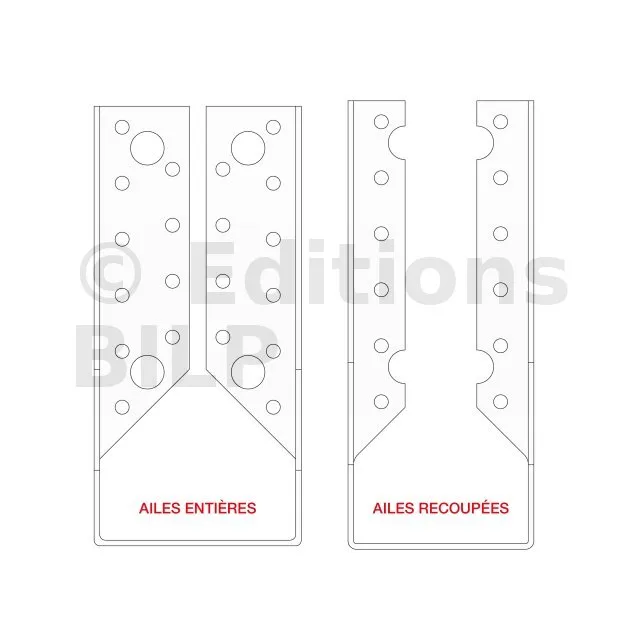

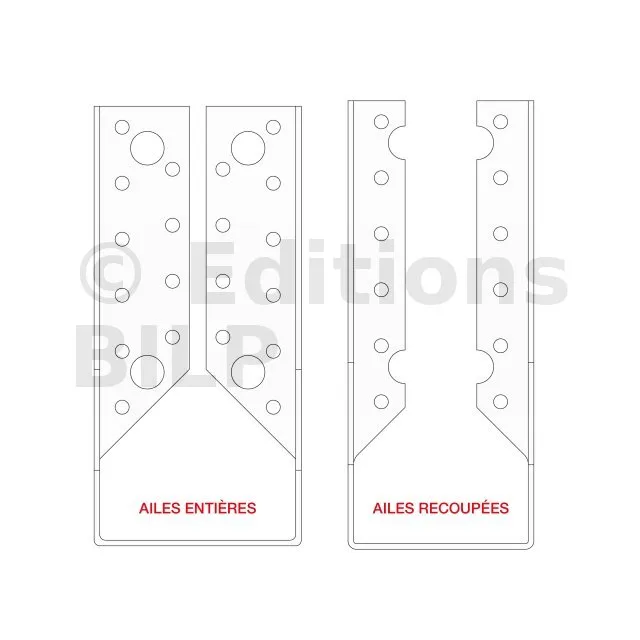

Sabot à ailes intérieures - Inox A4 - Réf. SAIX250/1.5X
-
RéférenceSAIX250/1.5X
-
FabricationFrançaise
-
MatériauAcier inoxydable AISI 316L selon NF EN 10088-2, Nom : X2CrNiMo17-12-2, n°: 1.4404
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois portéHauteur(B)+10
-
Hauteur maximale du bois portéHauteur(B)*3/2
-
Epaisseur1.5mm
-

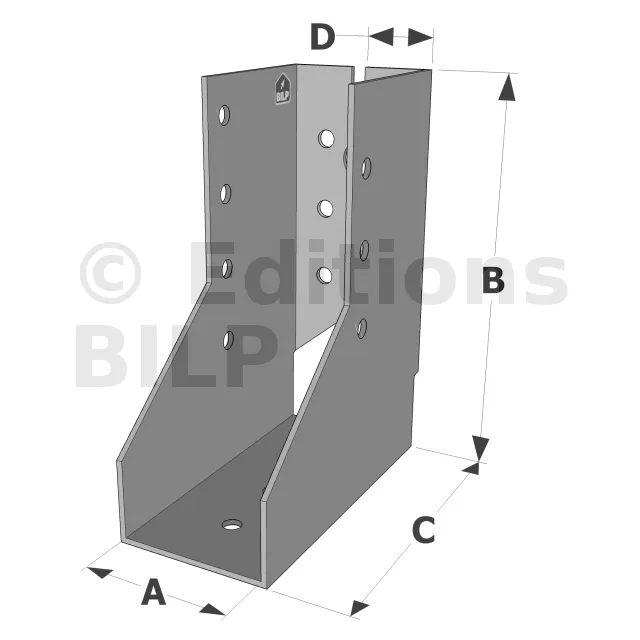

Profondeur (C)84mm
-
Perçages sur porteur Ø5 [mm]6
-
Perçages sur porté Ø5 [mm]7
-
Fixation BOIS/BOIS - clouage totalPorteur : 6 ; Porté : 7 ; type : pointes annelées CNA4.0x35S ou vis CSAS Ø 5.0 x 35 mm
-
Largeur maximale du bois portéLargeur(A)
-
Largeur minimale du bois portéLargeur(A)-2mm
-

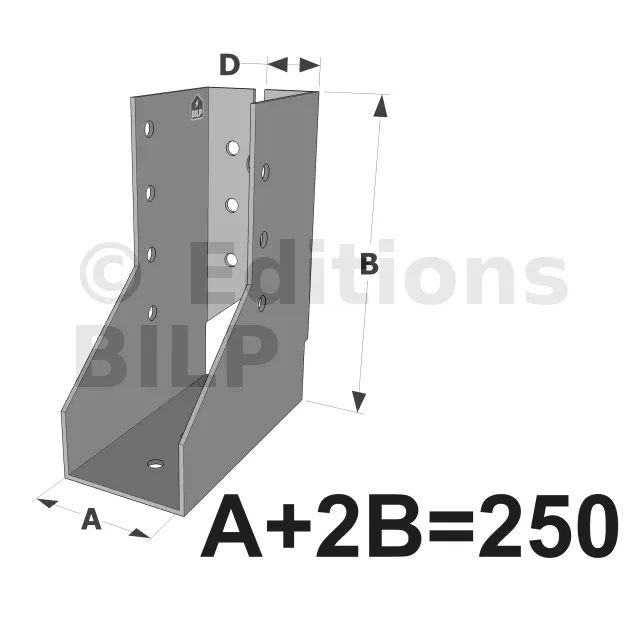

Hauteur (B)(250- Largeur (A))/2
Fixations
ATTENTION : L’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraîne une corrosion prématurée de l’inox.
Pour garantir ses charges, nous recommandons l’utilisation des fixations Simpson Strong-Tie.
Sur porté :
- Pointes annelées CNA4.0x50S.
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm.
- Vis inox CSAS Ø5.0 x 40 mm.
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA4.0x50S.
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm.
- Vis inox CSAS Ø5.0 x 40 mm.
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 ou LMAS M12-150/35 A4 + tamis SH M16-130.

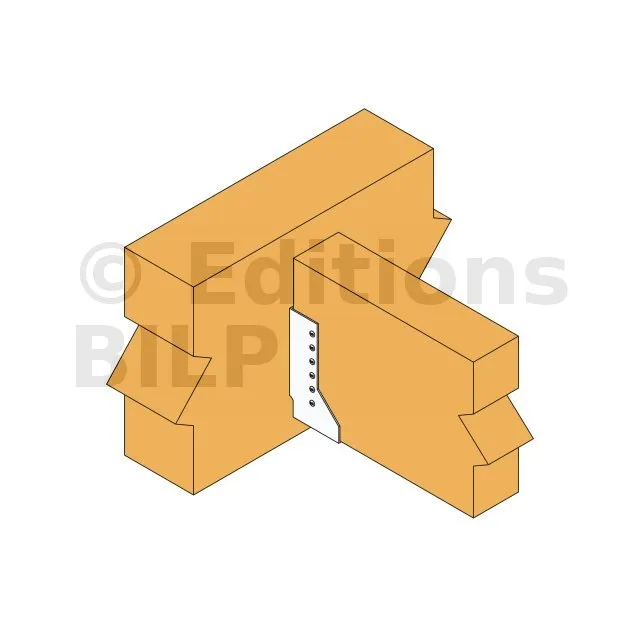

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,

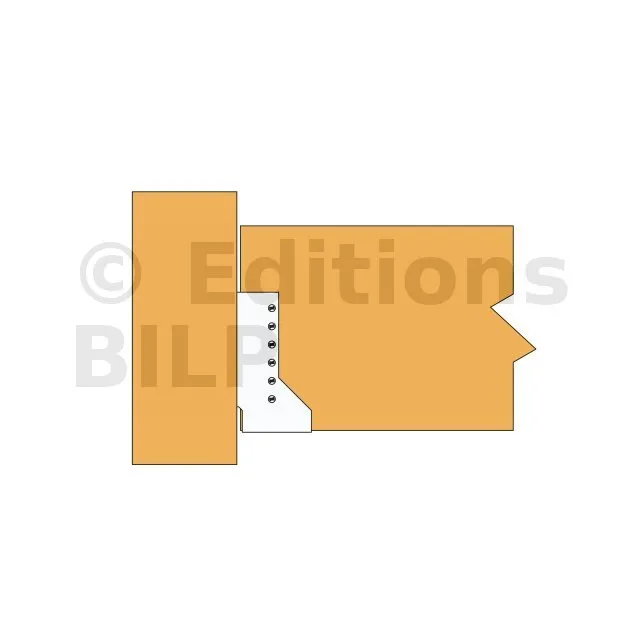

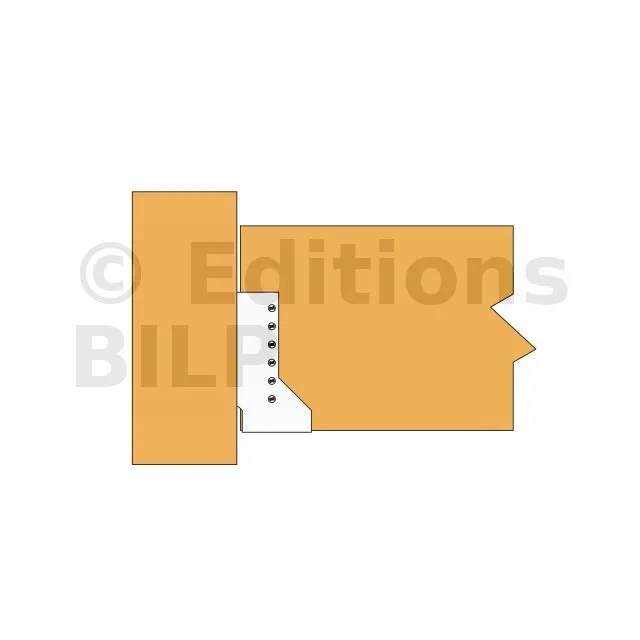

5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..
Le clouage total permet d’obtenir la pleine capacité du sabot. Tous les perçages sont utilisés.
Ce type de clouage ne permet pas d’obtenir la pleine capacité du sabot. Il répond à une mise en oeuvre précise et permet un gain de temps sur chantier.
