Sabot à ailes intérieures - Inox A4 - Réf. SAIX380/64/1,5
-
RéférenceSAIX380/64/1,5
-
Fabricationfrançaise
-
MatériauAcier inoxydable AISI 316L selon NF EN 10088-2, Nom : X2CrNiMo17-12-2, n°: 1.4404
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté173mm
-
Hauteur maximale du bois porté237mm
-
Epaisseur1.5mm
-

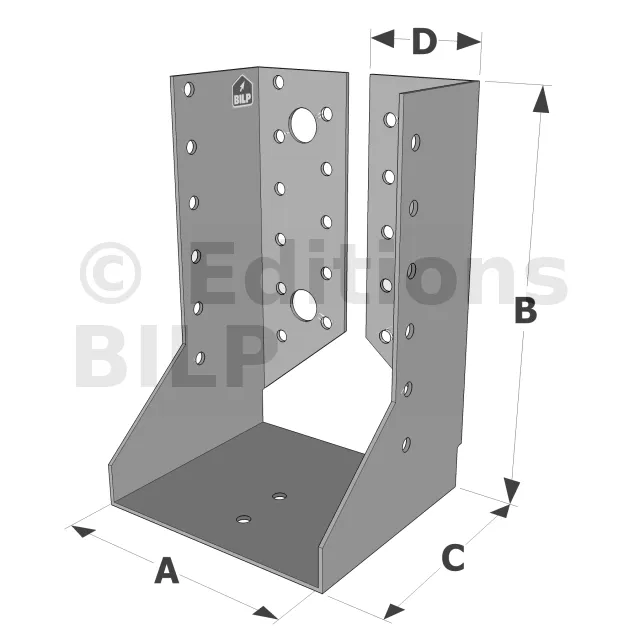

Profondeur (C)84mm
-
Perçages sur porteur Ø5 [mm]22
-
Perçages sur porté Ø5 [mm]12
-
Perçages sur porteur Ø13 [mm]4
-
Fixation BOIS/BOIS - clouage totalPorteur : 22 ; Porté : 12 ; type : pointes annelées CNA4.0x50S ou vis CSAS Ø5.0 x 40 mm
-
Fixation BOIS/BOIS - clouage partielPorteur : 12 ; Porté : 6 ; type : pointes annelées CNA4.0x50S ou vis CSAS Ø5.0 x 40 mm
-
Fixation sur BÉTON ou ACIERPorteur : 4 Boulons inox Ø12 (le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage) ; Porté : 12 pointes annelées CNA4.0x50S ou vis CSAS Ø5.0 x 40 mm
-
Largeur maximale du bois porté64mm
-
Largeur minimale du bois porté62mm
-

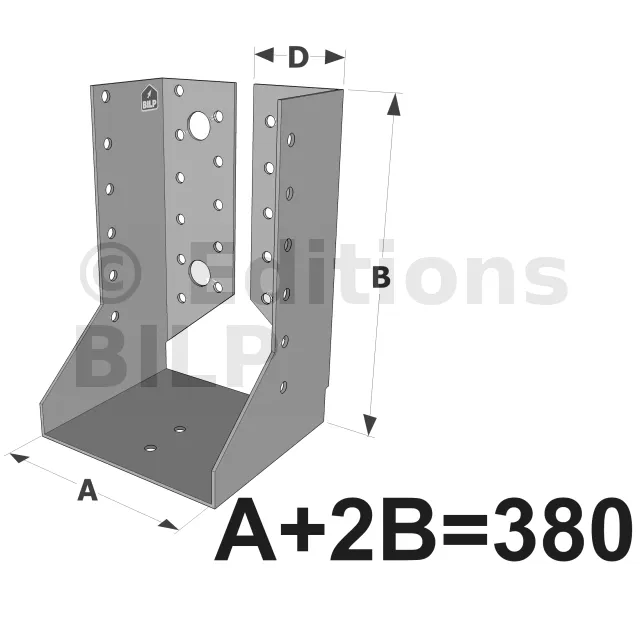

Hauteur (B)(250- Largeur (A))/2
-
Perçages sur porteur Ø11 [mm]-
Les deux gammes, SAIX et SAEX, bien qu’elles partagent des caractéristiques communes comme l’utilisation de l’acier inoxydable et une excellente résistance à la corrosion, se distinguent par leurs domaines d’application et leurs spécificités. La gamme SAIX est idéale pour des environnements particulièrement agressifs et humides, garantissant une durabilité maximale sans entretien fréquent. La gamme SAEX, en revanche, se prête à des projets nécessitant une flexibilité accrue et des solutions sur mesure, tout en conservant une résistance exceptionnelle.
Gamme SAIX :
La gamme SAIX est conçue pour répondre aux exigences les plus élevées en matière de résistance et de durabilité. Ces sabots en acier inoxydable sont particulièrement adaptés aux environnements exposés à l’humidité, tels que les zones côtières, les piscines et les bâtiments agricoles. Voici les principales caractéristiques de cette gamme :
Matériau :
- Acier inoxydable de haute qualité, garantissant une excellente résistance à la corrosion.
- Convient parfaitement aux environnements agressifs où la protection contre la rouille est essentielle.
Dimensions et Résistance :
- Disponible en plusieurs dimensions pour s’adapter à diverses applications structurelles.
- Offre une résistance mécanique élevée, permettant de supporter des charges lourdes et des contraintes importantes.
Applications :
- Idéale pour les constructions en bois exposées aux intempéries.
- Utilisée dans les projets nécessitant une longévité maximale sans entretien fréquent.
Gamme SAEX :
La gamme SAEX se distingue par sa flexibilité et sa capacité à être utilisée dans des contextes variés. Comme la gamme SAIX, elle est fabriquée en acier inoxydable, mais elle propose des options spécifiques pour des usages plus diversifiés. Voici ce qui caractérise la gamme SAEX :
Matériau :
- Acier inoxydable, offrant également une excellente résistance à la corrosion.
- Spécialement traité pour maximiser la durabilité même dans des conditions extrêmes.
Flexibilité et Options :
- Disponible en une variété de tailles et de configurations pour s’adapter à des besoins spécifiques.
- Propose des solutions personnalisées pour des applications particulières, offrant une grande flexibilité dans la conception.
Applications :
- Utilisée dans des projets nécessitant des spécifications particulières, comme les structures temporaires, les installations industrielles, et les constructions nécessitant des ajustements sur mesure.
- Adaptée à une utilisation intensive où la robustesse et la fiabilité sont cruciales.
Sabots INOX
Le sabot à ailes extérieures SAIX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- Acier inoxydable A4 (316L) suivant NF EN 10088.
Avantages :
- Grande résistance à la corrosion,
- Permet une utilisation en milieu agressif type bord de mer.
Applications
Support :
- Porteur : Bois massif, bois composite, lamellé-collé,
- Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation :
- Solives, pannes,
- Poutres lisses et montants de bardage,
- Butées de chevron,
- Renforcement d‘assemblages existants.
Données techniques
Développés et largeurs
Références | Développé [mm] | Avec perçages de pointes uniquement (ailes recoupées) | Avec perçages de tirefonds et pointes (ailes entières) |
---|---|---|---|
SAIX250 | 250 | 38 - 80 mm | - |
SAIX300 | 300 | 38 - 80 mm | - |
SAIX340 | 340 | 38 - 80 mm | - |
SAIX380 | 380 | 38 - 79 mm | 80 - 120 mm |
SAIX440 | 440 | 38 - 79 mm | 80 - 120 mm |
SAIX500 | 500 | 38 - 79 mm | 80 - 120 mm |
Attention, pour les sabots SAIX à ailes intérieures de largeurs inférieures à 80 mm, les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
ATTENTION : L’utilisation de fixations inox est obligatoire avec les sabots inox. L’utilisation de matériaux différents entraîne une corrosion prématurée de l’inox.
Pour garantir ses charges, nous recommandons l’utilisation des fixations Simpson Strong-Tie.
Sur porté :
- Pointes annelées CNA4.0x50S.
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm.
- Vis inox CSAS Ø5.0 x 40 mm.
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Sur porteur :
Support bois :
- Pointes annelées CNA4.0x50S.
- Pointes annelées CNA4.0x35S pour les épaisseurs inférieures à 64 mm.
- Vis inox CSAS Ø5.0 x 40 mm.
- Vis inox CSAS Ø5.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
ATTENTION : Les sabots ailes intérieures ne sont pas préconisés sur support béton.
Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)
- Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 A4 ou LMAS M12-150/35 A4 + tamis SH M16-130.

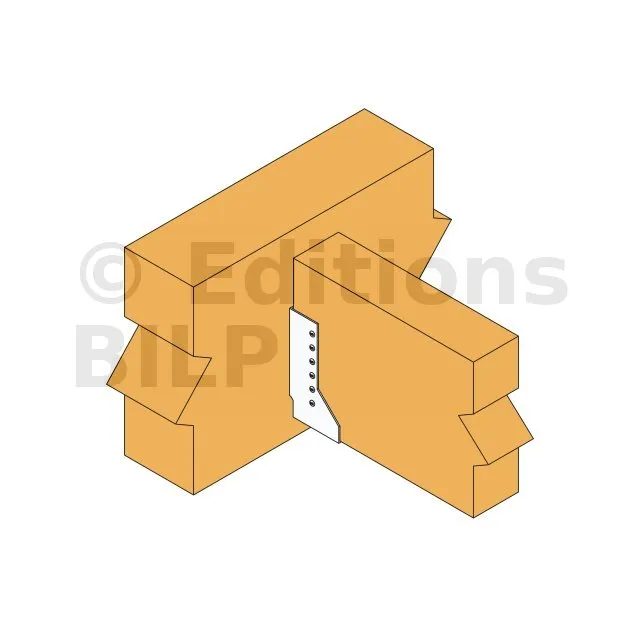

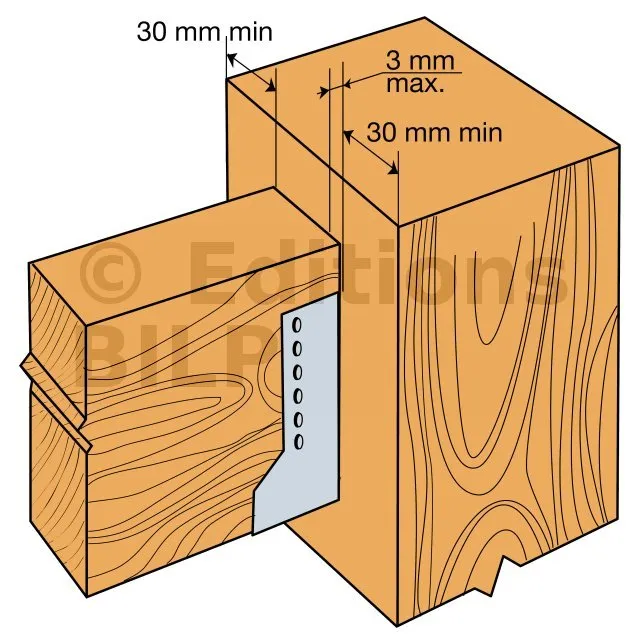

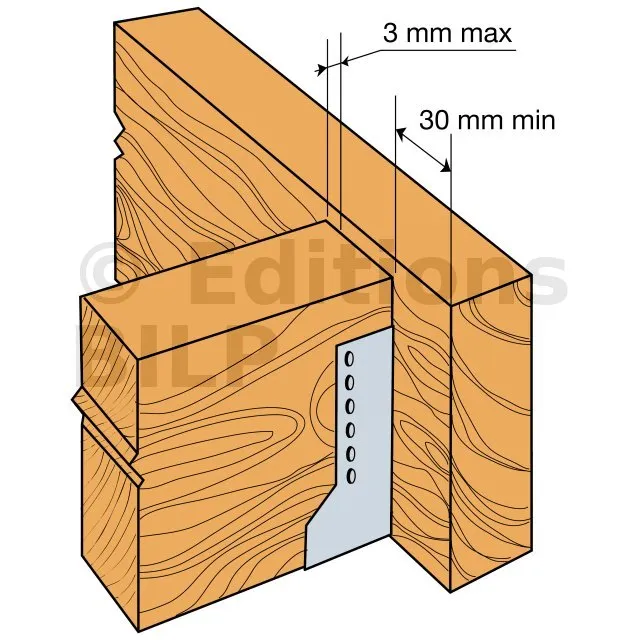

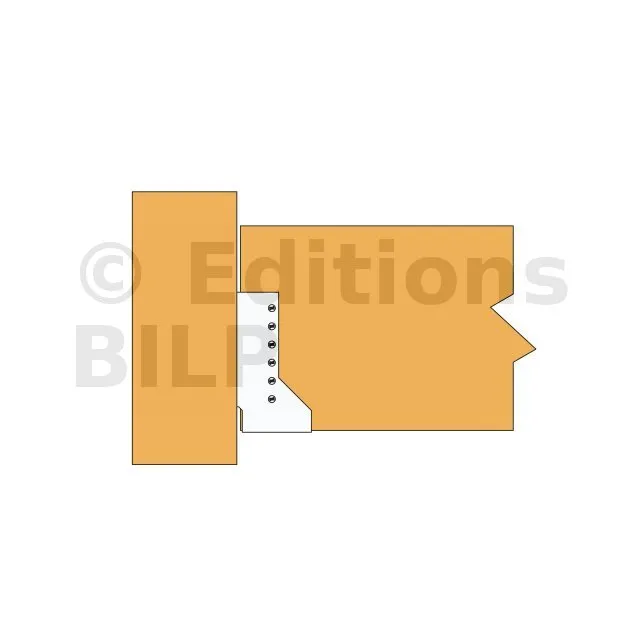

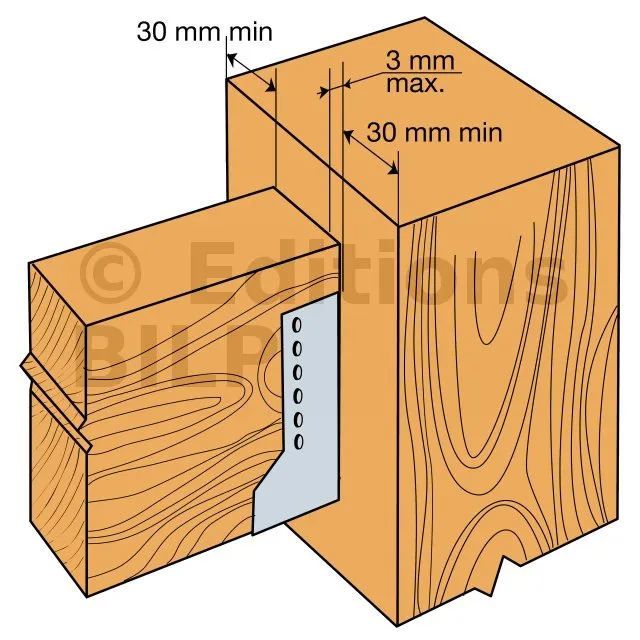

Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total..
