Sabot à ailes intérieures - Inox A4 - Réf. SAIX300/1.5X

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
22€50
  HT  / sabot
(27.00 € TTC)

  • Référence
    SAIX300/1.5X
  • Fabrication
    Française
  • Matériau
    Acier inoxydable AISI 316L selon NF EN 10088-2, Nom : X2CrNiMo17-12-2, n°: 1.4404
  • Marque
    SIMPSON Strong-Tie

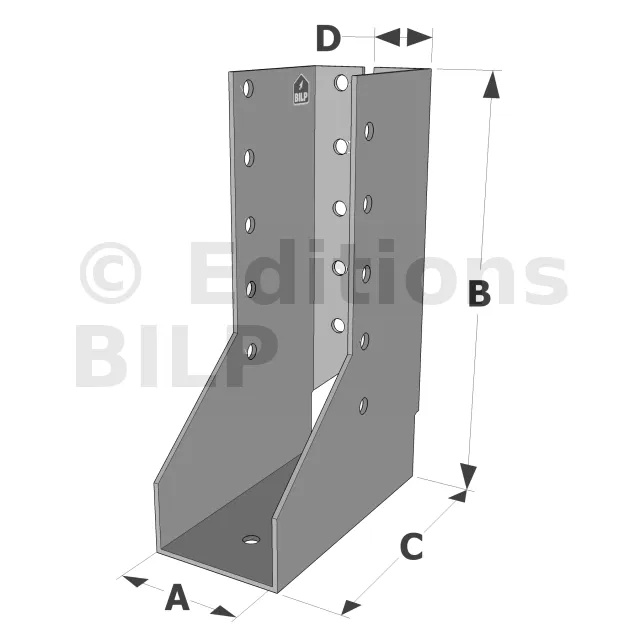

  • Hauteur minimale du bois porté
    Hauteur(B)+10
  • Hauteur maximale du bois porté
    Hauteur(B)*3/2
  • Epaisseur
    1.5mm
  • Profondeur (C)
    84mm
  • Perçages sur porteur Ø5 [mm]
    10
  • Perçages sur porté Ø5 [mm]
    9
  • Fixation BOIS/BOIS - clouage total
    Porteur : 10 ; Porté : 9 ; type : pointes annelées CNA4.0x35S ou vis CSAS Ø 5.0 x 35 mm
  • Largeur maximale du bois porté
    Largeur(A)
  • Largeur minimale du bois porté
    Largeur(A)-2mm

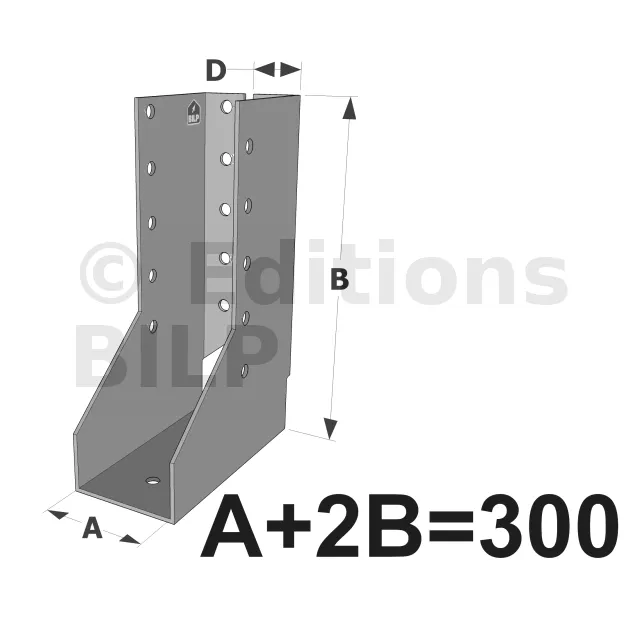

  • Hauteur (B)
    (300- Largeur (A))/2
  • Perçages sur porteur Ø11 [mm]
    -

Les sabots inox jouent un rôle fondamental dans la construction et la stabilisation des structures en bois. Les deux gammes, SAIX et SAEX, bien qu’elles partagent des caractéristiques communes comme l’utilisation de l’acier inoxydable et une excellente résistance à la corrosion, se distinguent par leurs domaines d’application et leurs spécificités.

Caractéristiques :

La gamme SAIX est idéale pour des environnements particulièrement agressifs et humides, garantissant une durabilité maximale sans entretien fréquent. La gamme SAEX, en revanche, se prête à des projets nécessitant une flexibilité accrue et des solutions sur mesure, tout en conservant une résistance exceptionnelle.

Les ailes des structures en acier inox peuvent être conçues pour des charges spécifiques. Les poutres en bois supportées par ces sabots ont une épaisseur définie en millimètres pour une précision optimale. Les attaches et les clouages sont renforcés par des pointes en acier inox, assurant une fixation robuste. Les tests montrent que la capacité de charge de ces sabots est inférieure à celle des solutions alternatives, mais elle reste suffisante pour la majorité des projets courants.

Gamme SAIX :

La gamme SAIX est conçue pour répondre aux exigences les plus élevées en matière de résistance et de durabilité. Ces sabots en acier inoxydable sont particulièrement adaptés aux environnements exposés à l’humidité, tels que les zones côtières, les piscines et les bâtiments agricoles. Voici les principales caractéristiques de cette gamme :

Matériau :

  • Acier inoxydable de haute qualité, garantissant une excellente résistance à la corrosion.
  • Convient parfaitement aux environnements agressifs où la protection contre la rouille est essentielle.

Dimensions et Résistance :

  • Disponible en plusieurs dimensions pour s’adapter à diverses applications structurelles.
  • Offre une résistance mécanique élevée, permettant de supporter des charges lourdes et des contraintes importantes.

Applications :

  • Idéale pour les constructions en bois exposées aux intempéries.
  • Utilisée dans les projets nécessitant une longévité maximale sans entretien fréquent.

Gamme SAEX :

La gamme SAEX se distingue par sa flexibilité et sa capacité à être utilisée dans des contextes variés. Comme la gamme SAIX, elle est fabriquée en acier inoxydable, mais elle propose des options spécifiques pour des usages plus diversifiés. Voici ce qui caractérise la gamme SAEX :

Matériau :

  • Acier inoxydable, offrant également une excellente résistance à la corrosion.
  • Spécialement traité pour maximiser la durabilité même dans des conditions extrêmes.

Flexibilité et Options :

  • Disponible en une variété de tailles et de configurations pour s’adapter à des besoins spécifiques.
  • Propose des solutions personnalisées pour des applications particulières, offrant une grande flexibilité dans la conception.

Applications :

  • Utilisée dans des projets nécessitant des spécifications particulières, comme les structures temporaires, les installations industrielles, et les constructions nécessitant des ajustements sur mesure.
  • Adaptée à une utilisation intensive où la robustesse et la fiabilité sont cruciales.


Sabots INOX

Le sabot à ailes extérieures SAIX est un sabot inox préconisé pour la classe de service 3 et dans les ambiances contrôlées comme les cuisines et les laboratoires.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier inoxydable A4 (316L) suivant NF EN 10088.

Avantages :

  • Grande résistance à la corrosion,
  • Permet une utilisation en milieu agressif type bord de mer.

Applications

Support :

  • Porteur : Bois massif, bois composite, lamellé-collé,
  • Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation :

  • Solives, pannes,
  • Poutres lisses et montants de bardage,
  • Butées de chevron,
  • Renforcement d‘assemblages existants.

Données techniques

Développés et largeurs

RéférencesDéveloppé [mm]Avec perçages de pointes uniquement (ailes recoupées)Avec perçages de tirefonds et pointes (ailes entières)
SAIX250 250 38 - 80 mm -
SAIX300 300 38 - 80 mm -
SAIX340 340 38 - 80 mm -
SAIX380 380 38 - 79 mm 80 - 120 mm
SAIX440 440 38 - 79 mm 80 - 120 mm
SAIX500 500 38 - 79 mm 80 - 120 mm

Attention, pour les sabots SAIX à ailes intérieures de largeurs inférieures à 80 mm, les ailes sont recoupées sur la hauteur dans l’axe des perçages de boulons. La fixation sur le porteur est donc uniquement possible par pointes ou vis dans la ligne verticale de perçages Ø5 proche du pli.
