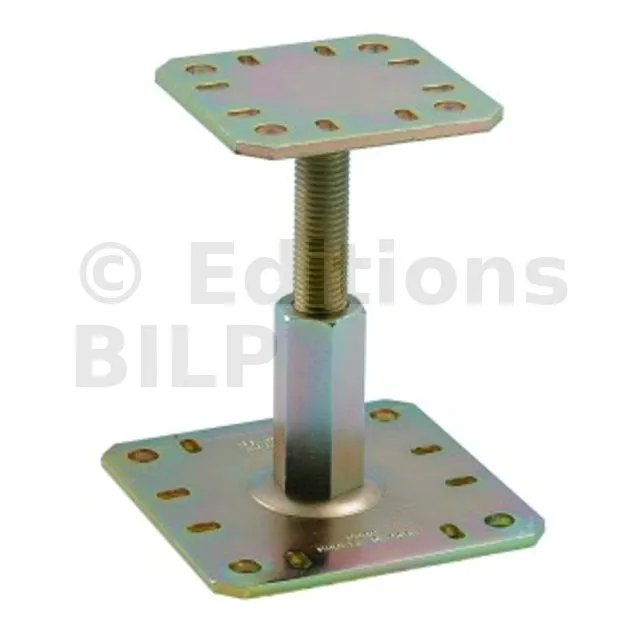

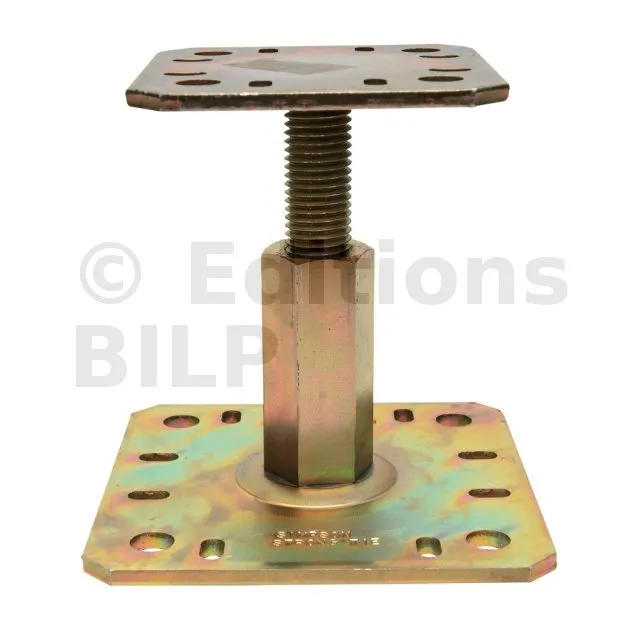

Pied de poteau réglable sous charge - Réf. PPRC

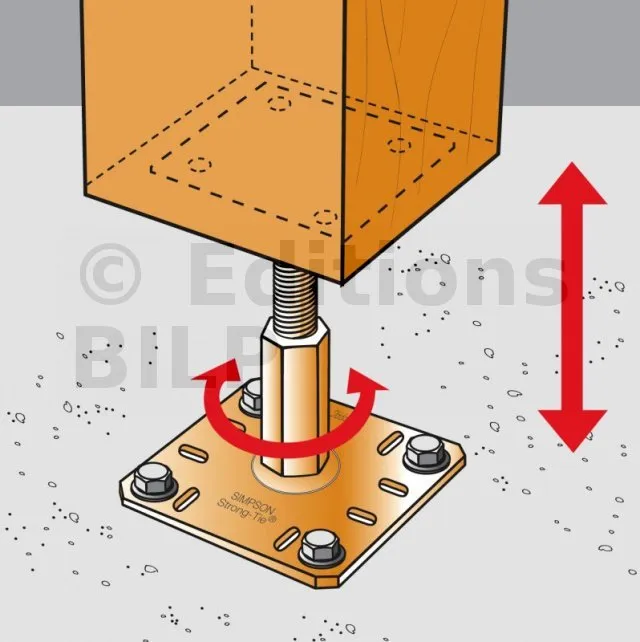

Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier, même si le poteau est déjà en place.
Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier, même si le poteau est déjà en place.
-
RéférencePPRC
-
FabricationFrançaise
-
MatériauAcier S235 JR suivant la norme NF EN 10025,
-
MarqueSIMPSON Strong-Tie
-
Epaisseur5mm
-
FinitionElectro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081,
-

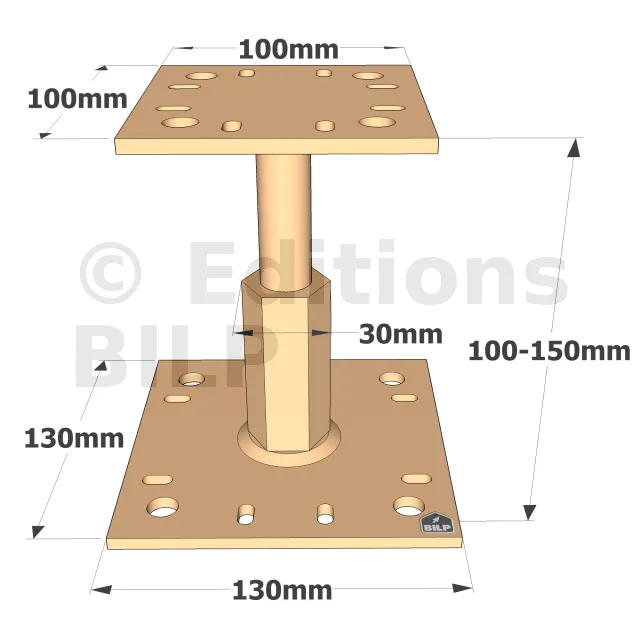

Largeur (A)100mm
-
Largeur (B)100mm
-
Hauteur (F)100 - 150mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Diamètre (G)30mm
-
Perçages platine haute4Ø12mm - 8Ø6x12mm
-
Perçages platine basse4Ø12mm - 8Ø6x12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
-
Charge maximale admissible en compression2.87 tonnes
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235 JR suivant la norme NF EN 10025,
- Finition électro-zinguée jaune irisé (sans Chrome VI) suivant NF EN ISO 2081,
- Épaisseur : 5 mm.
Avantages :
- Peut être réglé après la pose.
- Ne nécessite aucun usinage.
Applications
Support :
- Porteur : bois massif, lamellé-collé, béton
- Porté : bois massif, bois composite, lamellé-collé

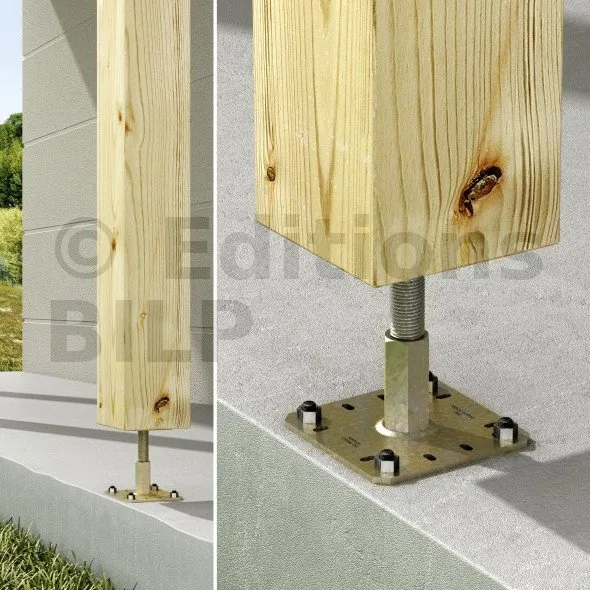

Domaines d’utilisation :
- Poteaux de auvent
- Pergola
- Véranda

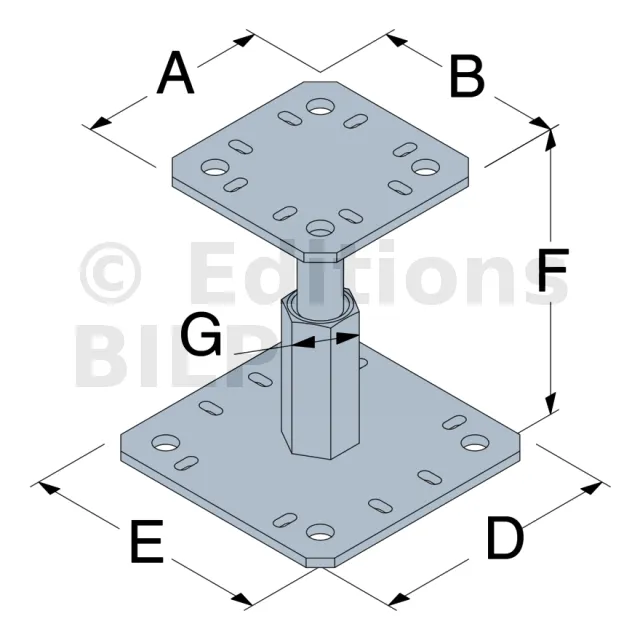

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12[mm] | Ø6x12[mm] | Ø12[mm] | Ø6x12[mm] | |
| PPRC | 100 | 100 | 130 | 130 | 100-150 | 30 | 5 | 4 | 8 | 4 | 8 |
Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k | |||
| Quantité | Type | Quantité | Type | ||
| PPRC | 4 | Ø10 | 4 | Ø10* | 51,1/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1.k** | |||
| Quantité | Type | Quantité | Type | ||
| PPRC | 4 | Ø10 | 4 | Ø10* | 61 |
* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
Fixations
Sur poteau bois :
- Tirefonds LAG Ø10x80
Sur béton :
- Cheville mécanique : goujon WA M10-78/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

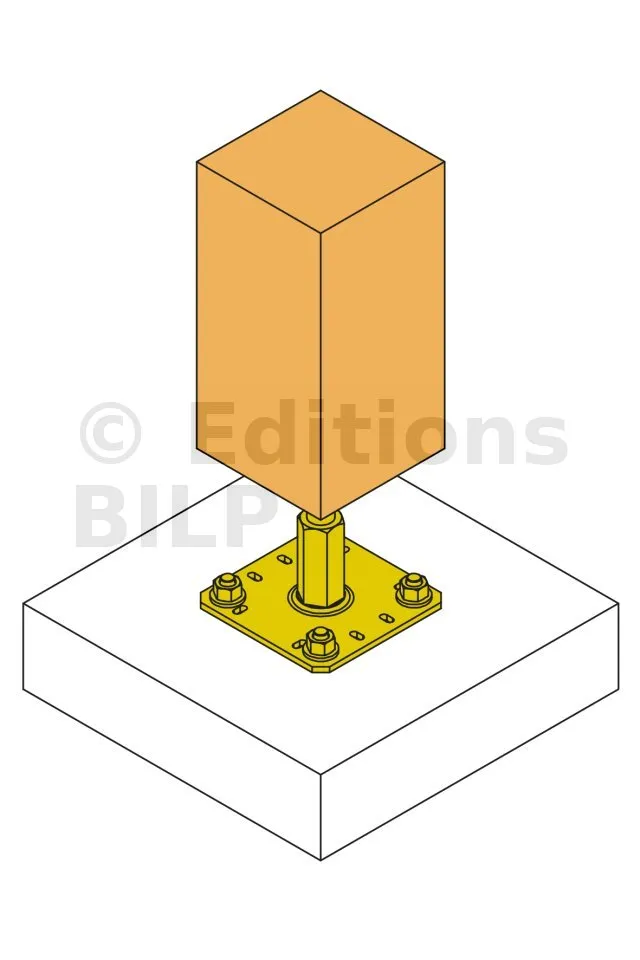

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
