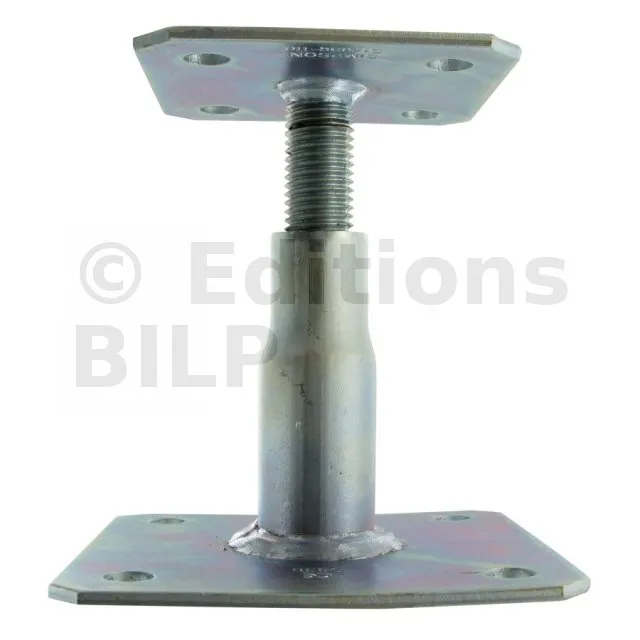

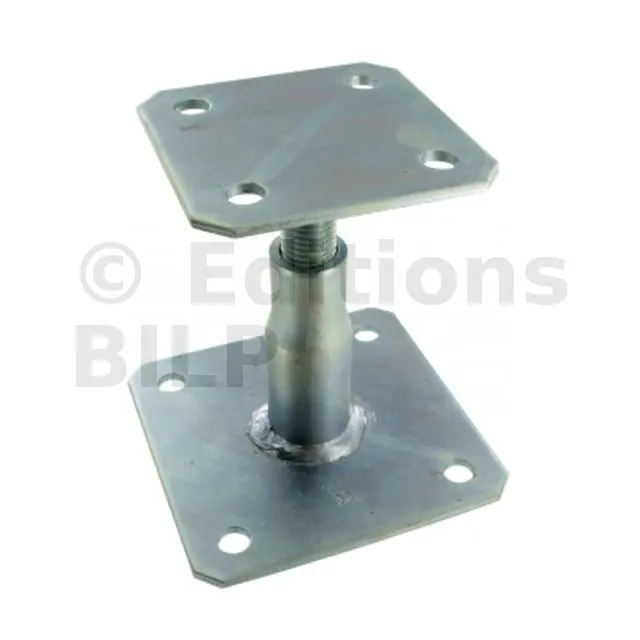

Pieds de poteau réglables en HAUTEUR - Réf. APB100/150
Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
- RéférenceAPB100/150
- FabricationFrançaise
- MatériauAcier S235JR suivant NF EN 10025
- MarqueSIMPSON Strong-Tie
- Epaisseur4mm
- FinitionElectro-zinguée blanche suivant ISO 2081

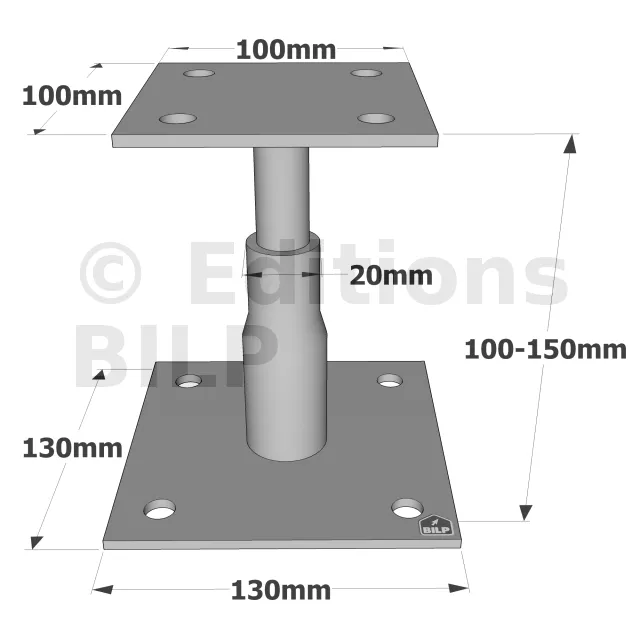

- Largeur (A)100mm
- Largeur (B)100mm
- Hauteur (F)100 à 150mm
- Largeur (D)130mm
- Largeur (E)130mm
- Diamètre (G)20mm
- Code EAN3523140692708
- Perçages platine haute4Ø12mm
- Perçages platine basse4Ø12mm
- Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
- Charge maximale admissible en compression3.26 tonnes
Caractéristiques
Matière :
- Acier S235 JR suivant NF EN 10025,
- Finition électrozinguée blanche suivant ISO 2081,
- Épaisseur 4 mm.
Avantages :
- Ne nécessite aucun usinage,
- Réglable sur chantier.
Applications
Support :
- Porteur : béton, bois massif, bois lamellé-collé, ...
- Porté : bois massif, bois composite, bois lamellé-collé, ...
Domaines d’utilisation :
- Poteaux de auvent,
- Pergola, terrasse,
- Véranda.

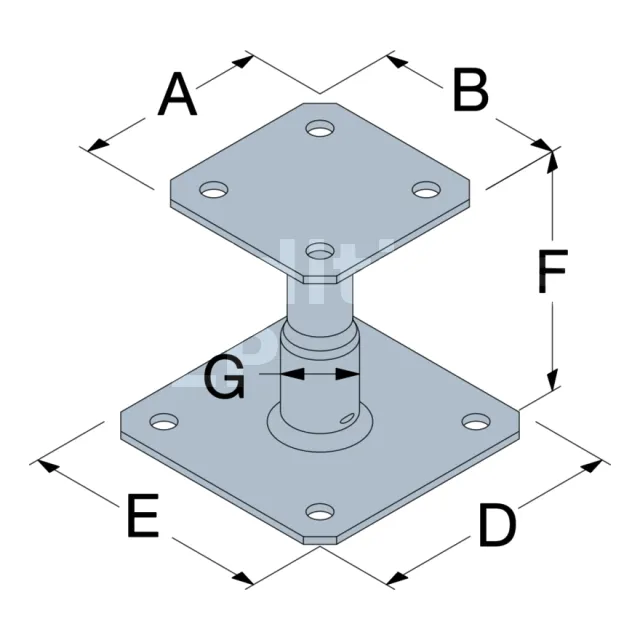

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| APB100/150 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 |
Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | R1,k* | |||
| Quantité | Type | Quantité | Type | |||
| APB100/150 | 4 | Ø10 | 4 | Ø10** | 58/kmod^0,5 | 69.3 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

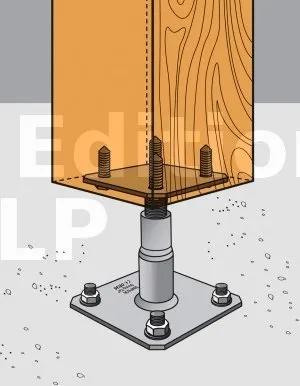

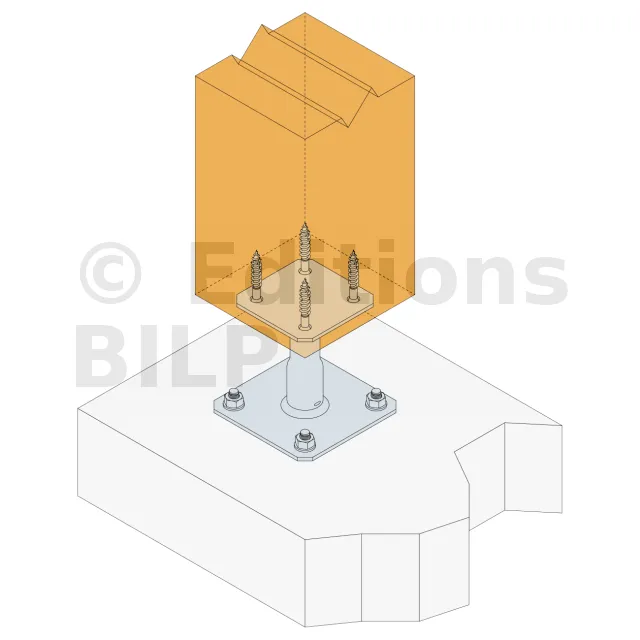

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds ou SSH Ø10x50 (pré-perçage nécessaire).
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
ATTENTION : pour l’installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.
