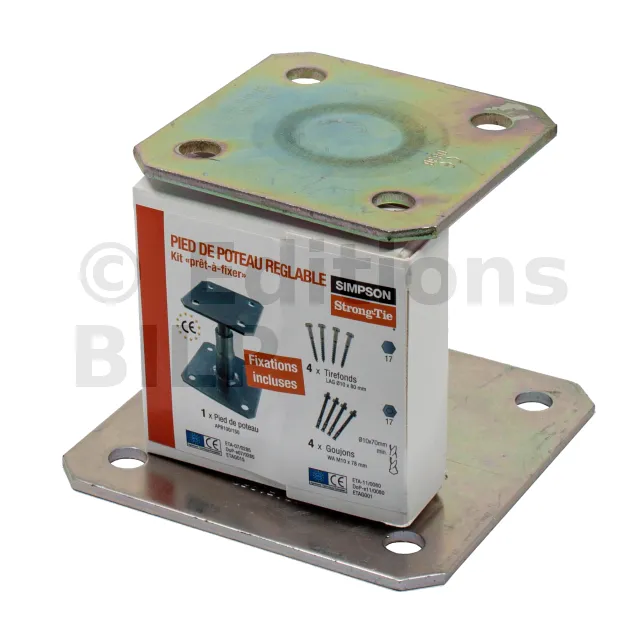

Pieds de poteau réglables en HAUTEUR - Réf. KIT FIX APB100
Ce pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
-
RéférenceKIT FIX APB100
-
FabricationFrançaise
-
MatériauAcier S235 JR suivant NF EN 10025,
-
MarqueSIMPSON Strong-Tie
-
Contenu1 x pied de poteau APB100/150 acier éléctrozingué ; 4 x goujons WA M10-78/5 en acier électrozingué ; 4 x tirefonds LAG 10-80 en acier zingué blanc.
-
Epaisseur4mm
-
Largeur (A)100mm
-
Largeur (B)100mm
-
Hauteur (F)100 à 150mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Perçages platine haute4Ø12mm
-
Perçages platine basse4Ø12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
-
Charge maximale admissible en compression3.26 tonnes
Caractéristiques
Matière
- Acier S235 JR suivant NF EN 10025,
- Épaisseur : 4 mm
Avantages
- Fourni avec les accessoires de fixation,
- Ne nécessite aucun usinage,
- Réglable sur chantier.
Applications
Support
- Porteur : bois massif, lamellé-collé, béton
- Porté : bois massif, bois composite, lamellé-collé
Domaines d’utilisation
- Poteaux de auvent,
- Pergola, terrasse,
- Véranda.
Données techniques
Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Contenu du kit | ||||||
---|---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø12 [mm] | Ø12 [mm] | ||

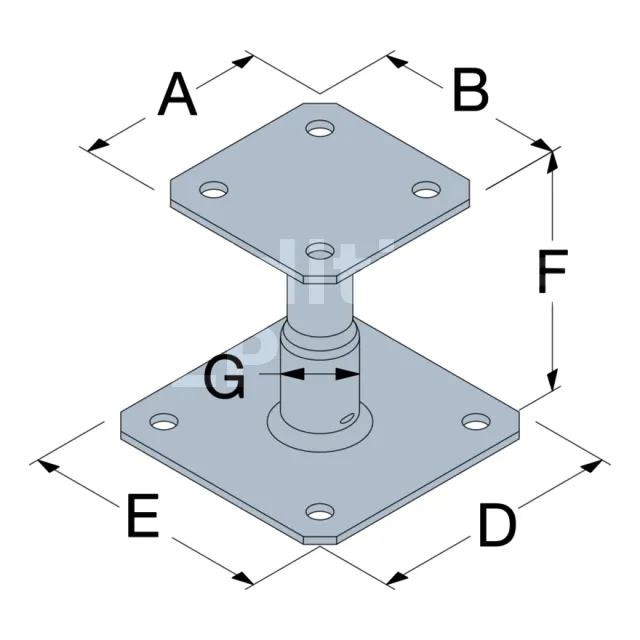

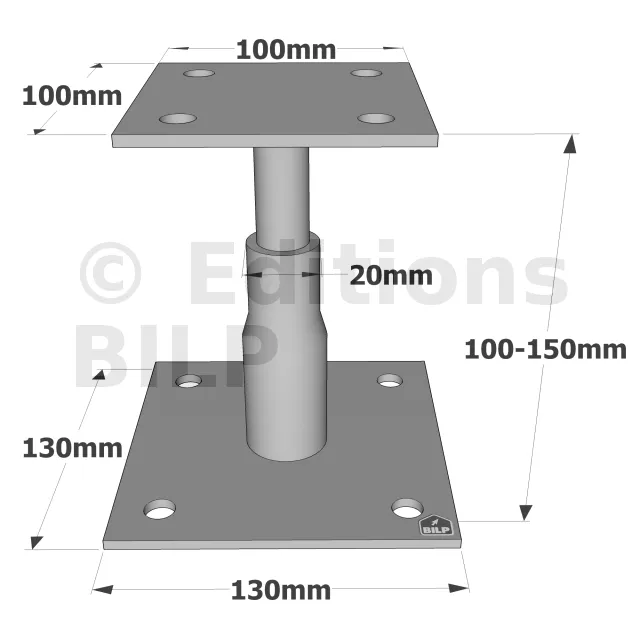

KIT FIX APB100 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 | 1 APB100/150 - 4 WA M10-78/5 - 4 LAG10080 |
Valeurs caractéristiques
Références | Valeurs caractéristiques - Connexion bois sur support rigide | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k | |||
Qté | Type | Qté | Type | ||
KIT FIX APB100 | 4 | Ø10 | 4 | Ø10* | 58/kmod^0,5 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références | Valeurs caractéristiques simplifiées - Connexion bois sur support rigide | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k | |||
Qté | Type | Qté | Type | ||
KIT FIX APB100 | 4 | Ø10 | 4 | Ø10** | 69.3 |
*Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations

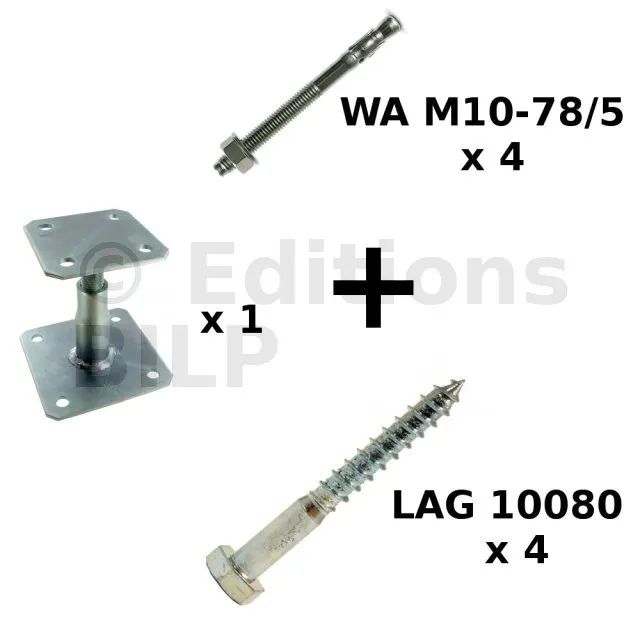

Ce kit comprend :
- 1 pied de poteau APB100/150 acier éléctrozingué,
- 4 goujons WA M10-78/5 en acier électrozingué,
- 4 tirefonds LAG 10-80 en acier zingué blanc.

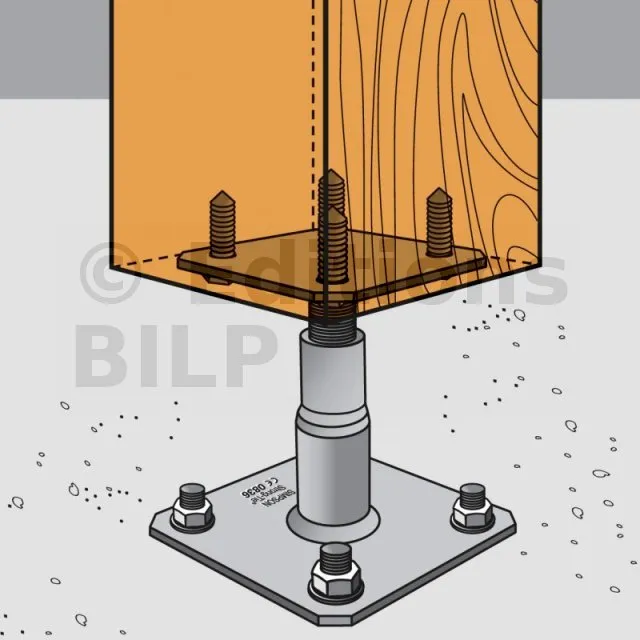

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire).
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
ATTENTION :
- Pour l’installation de ce pied de poteau, la section de bois maximale préconisée est 200 x 200 mm.
- La pose du pied de poteau APB100/150 s’installe uniquement avec la platine 100X100 sur le poteau et la platine 130X130 sur le sol. La charge admissible en classe de durée permanente (supérieur à 10 ans) avec du bois massif de classe de service 3 est de 21,61 kN soit 2161 Kg.
