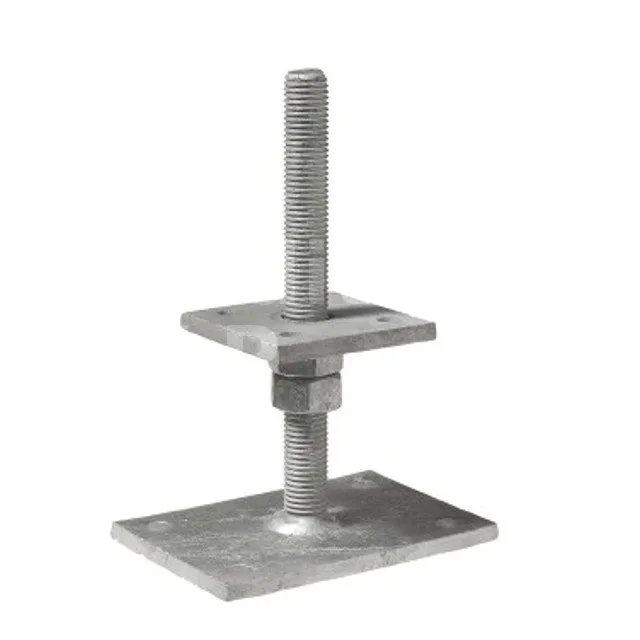

Pieds de poteau réglables en HAUTEUR - Réf. PPB80G
Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
-
RéférencePPB80G
-
FabricationFrançaise
-
MatériauAcier S235 JR suivant NF EN 10025,
-
MarqueSIMPSON Strong-Tie
-
Epaisseur8mm
-
FinitionGalvanisation à chaud suivant NF EN ISO 1461
-
Largeur (A)80mm
-
Largeur (B)80mm
-

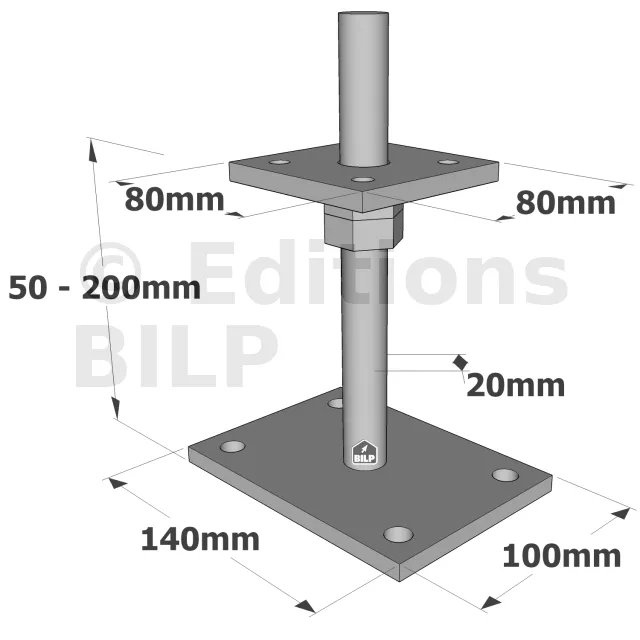

Hauteur (F)50 - 200mm
-
Largeur (D)140mm
-
Largeur (E)100mm
-
Diamètre (G)20mm
-
Perçages platine haute4Ø9mm
-
Perçages platine basse4Ø12mm
-
Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø8mm - sur béton : 4Ø10mm
-
Nombre d’écrous hexagonaux2
-
Charge maximale admissible en compression4.16 tonnes
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235 JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461
Avantages :
- Réglable en hauteur.
Applications
Support :
- Porteur : bois massif, bois composite, bois lamellé-collé, béton
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation :
- Poteaux de auvent.
- Pergola.
- Véranda...
Données techniques

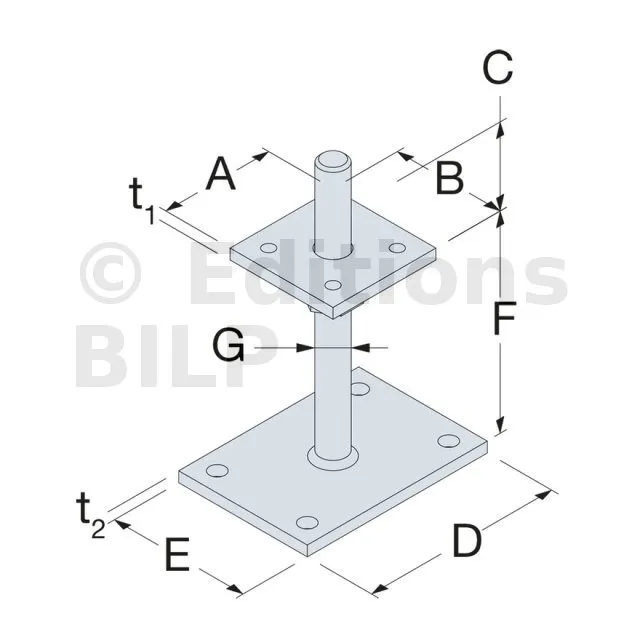

Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Nb d’écrous hexagonaux | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø9 | Ø12 | ||
| PPB80G | 80 | 80 | 8-158 | 140 | 100 | 50-200 | 20 | 8 | 8 | 4 | 4 | 2 |
Performances du produit
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Sur poteau | Sur béton | ||||
| Quantité | Type | Quantité | Type | ||
| PPB80G | 4 | Ø8 | 4 | Ø10 | min( 88.3 ; 63.9/kmod ) |
Fixations

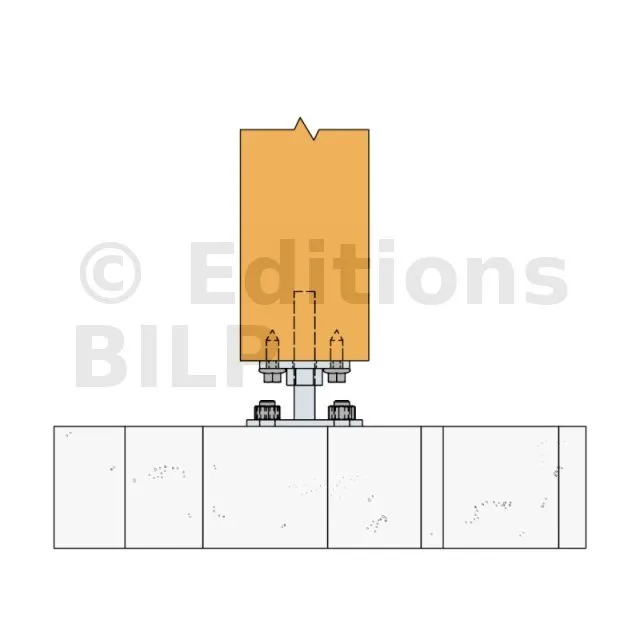

Sur poteau bois :
- Tirefonds LAG Ø10x80.

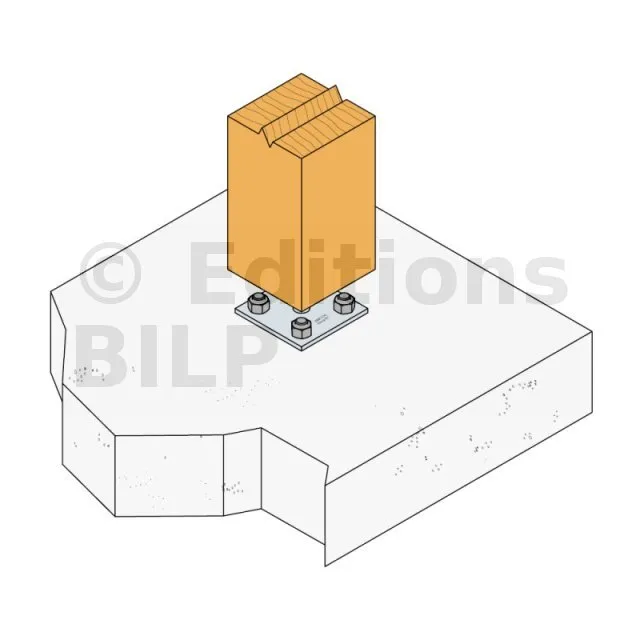

Sur béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Installation

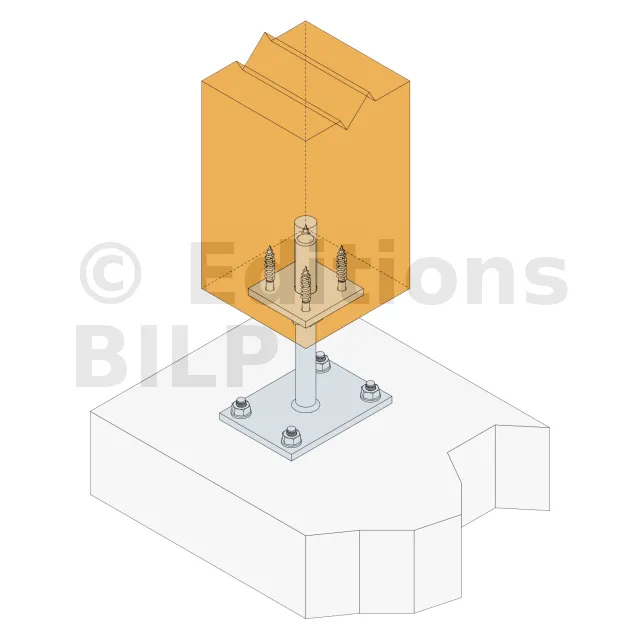

Les pieds s’installent toujours dans le même sens :
- Platine 100 x 140 sur le sol,
- Platine 80 x 80 fixée sous le poteau.
Un usinage du poteau est nécessaire afin de faire pénétrer la tige filetée.
ATTENTION : Poteau de section maximale 200 x 200 mm.
