Vis connecteurs acier sur bois, SSH8.0X180 - Réf. 75143

bientôt DISPO
Expédition estimée dans 10 jours.
96€73
  HT  / Boîte de 50 vis
(116.07 € TTC)

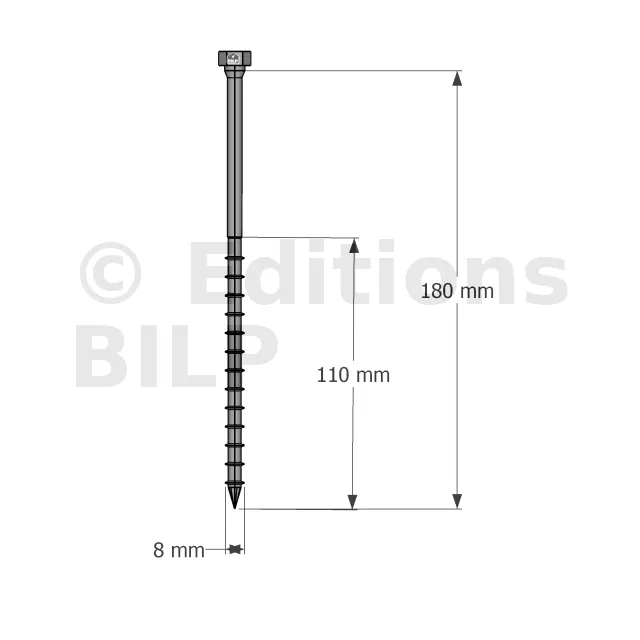

    • 8mm
    • 180mm
    • Revêtement Impreg®+
    • Boite de 50 vis
  • Autres choix

  • Référence
    75143
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Longueur du filet
    110mm
  • Embouts compatibles
    T-40
  • Diamètre de la tête
    13mm
  • hauteur de la tête
    5.75mm
  • Diamètre sous tête
    8.2mm
  • Diamètre intérieur filet
    5.1mm

Vis connecteurs acier sur bois

La vis bois SSH est une vis de diamètre et longueur idéale pour la fixation de connecteurs sur éléments en bois, en intérieur ou extérieur. Elle s’installe dans les perçages habituellement prévus pour les ancrages, et réduit avantageusement le temps de mise en oeuvre sur chantier, en comparaison des solutions classiques de clouage.

Caractéristiques

Déclarations de performance : FR-DoP-h17/0015 ;

Matière

  • Revêtement Impreg®+ (équivalent à de l’acier galvanisé 55 µm) : durée de vie 15 ans en extérieur, 50 ans en intérieur.

Avantages

  • Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large,
  • Double cône sous tête : aide au centrage de la vis dans le perçage,
  • Alésoir : frottement réduit,
  • Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
  • Pointe anti-fendage type 17 : meilleure amorce du vissage,
  • Mise en oeuvre simple et rapide, adaptée à toutes visseuses.

Applications

Support

  • Bois

Domaines d’utilisation

  • Assemblages acier sur bois,
  • Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneaux à base de bois,
  • Fixation de connecteurs, équerres, sabots...
  • Levage et transport d’éléments bois (murs ossature bois, murs CLT, planchers CLT, poutres...)...

Données techniques

Dimensions
RéférencesCode articleDimensions [mm]
d l dh ht duh d1 lg Embout
SSH8.0X40 75134 8 40 13 5.75 8.2 5.1 32 T-40
SSH8.0X50 75135 8 50 13 5.75 8.2 5.1 42 T-40
SSH8.0X60 75136 8 60 13 5.75 8.2 5.1 42 T-40
SSH8.0X80 75137 8 80 13 5.75 8.2 5.1 42 T-40
SSH8.0X90 75138 8 90 13 5.75 8.2 5.1 42 T-40
SSH8.0X100 75139 8 100 13 5.75 8.2 5.1 55 T-40
SSH8.0X120 75140 8 120 13 5.75 8.2 5.1 85 T-40
SSH8.0X140 75141 8 140 13 5.75 8.2 5.1 85 T-40
SSH8.0X160 75142 8 160 13 5.75 8.2 5.1 110 T-40
SSH8.0X180 75143 8 180 13 5.75 8.2 5.1 110 T-40
SSH8.0X200 75144 8 200 13 5.75 8.2 5.1 110 T-40
SSH10.0X40 75149 10 40 15 6 10.2 6.2 32 T-40
SSH10.0X50 75150 10 50 15 6 10.2 6.2 42 T-40
SSH10.0X60 75151 10 60 15 6 10.2 6.2 42 T-40
SSH10.0X80 75152 10 80 15 6 10.2 6.2 42 T-40
SSH10.0X90 75153 10 90 15 6 10.2 6.2 42 T-40
SSH10.0X100 75154 10 100 15 6 10.2 6.2 55 T-40
SSH10.0X120 75155 10 120 15 6 10.2 6.2 85 T-40
SSH10.0X140 75156 10 140 15 6 10.2 6.2 85 T-40
SSH10.0X160 75157 10 160 15 6 10.2 6.2 110 T-40
SSH10.0X180 75169 12 180 17 6.25 12.2 6.7 110 T-40
SSH12.0X200 75170 12 200 17 6.25 12.2 6.7 110 T-40
SSH12.0X60 75162 12 60 17 6.25 12.2 6.7 48 T-40
SSH12.0X80 75163 12 80 17 6.25 12.2 6.7 48 T-40
SSH12.0X100 75165 12 100 17 6.25 12.2 6.7 55 T-40
SSH12.0X120 75166 12 120 17 6.25 12.2 6.7 85 T-40
SSH12.0X140 75167 12 140 17 6.25 12.2 6.7 85 T-40
SSH12.0X160 75168 12 160 17 6.25 12.2 6.7 110 T-40
SSH12.0X180 75169 12 180 17 6.25 12.2 6.7 110 T-40
SSH12.0X200 75170 12 200 17 6.25 12.2 6.7 110 T-40

Connecteurs compatibles

RéférencesÉquerres compatiblesSabots compatiblesPieds de poteau compatibles
SSH8.0X40 EBC - - -
SSH8.0X50 EBC - - -
SSH8.0X60 EBC - - -
SSH8.0X80 EBC - - -
SSH8.0X90 EBC - - -
SSH8.0X100 EBC - - -
SSH8.0X120 EBC - - -
SSH8.0X140 EBC - - -
SSH8.0X160 EBC - - -
SSH8.0X180 EBC - - -
SSH8.0X200 EBC - - -
SSH10.0X40 E5/1.5, E5/1.5/1.22/11, ABR100, ABR105 SBE, SAE(1), S45, S1030, S1530 - RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X50 - SBE, SAE(1), S45, S1030, S1530 - RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X60 - SBE, SAE(1), S45, S1030, S1530 - RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X80 ABR105, E20/3 SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X90 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X120 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160 - SBE, SAE(1), S45, S1030,S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X180 - SBE, SAE(1),S45, S1030, S1530 PPA, PPRC,APB100/150,PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X200 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60 - SAE(2), GLE, GSE, S45 PBP -
SSH12.0X80 AE116, AG922, ABR255, AKRX3L SAE, GLE, GSE, S45 - -
SSH12.0X100 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X120 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X140 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X160 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X180 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X200 - SAE(2), GLE, GSE, S45 PBP60/50 -

Liste non exhaustive, les performances de ces connecteurs avec la vis SSH sont déclarées dans les fiches techniques correspondantes.
SAE(1) = SAE200 et SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 et SAE500

Propriétés Caractéristiques

RéférencesPropriétés Caractéristiques
Moment d’écoulement plastique caractéristique - My,k [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] Résistance caractéristique en traction - ftens,k [kN] Ratio de torsion
SSH8.0X40 29.4 15.6 22 23.2 3.1
SSH8.0X50 29.4 15.6 22 23.2 3.1
SSH8.0X60 29.4 15.6 22 23.2 3.1
SSH8.0X80 29.4 15.6 22 23.2 3.1
SSH8.0X90 29.4 15.6 22 23.2 3.1
SSH8.0X100 29.4 15.6 22 23.2 3.1
SSH8.0X120 29.4 15.6 22 23.2 3.1
SSH8.0X140 29.4 15.6 22 23.2 3.1
SSH8.0X160 29.4 15.6 22 23.2 3.1
SSH8.0X180 29.4 15.6 22 23.2 3.1
SSH8.0X200 29.4 15.6 22 23.2 3.1
SSH10.0X40 50.3 13.2 20.1 32 3.4
SSH10.0X50 50.3 13.2 20.1 32 3.4
SSH10.0X60 50.3 13.2 20.1 32 3.4
SSH10.0X80 50.3 13.2 20.1 32 3.4
SSH10.0X90 50.3 13.2 20.1 32 3.4
SSH10.0X100 50.3 13.2 20.1 32 3.4
SSH10.0X120 50.3 13.2 20.1 32 3.4
SSH10.0X140 50.3 13.2 20.1 32 3.4
SSH10.0X160 50.3 13.2 20.1 32 3.4
SSH10.0X180 50.3 13.2 20.1 32 3.4
SSH10.0X200 50.3 13.2 20.1 32 3.4
SSH12.0X60 67.1 12.1 18.5 39.6 3
SSH12.0X80 67.1 12.1 18.5 39.6 3
SSH12.0X100 67.1 12.1 18.5 39.6 3
SSH12.0X120 67.1 12.1 18.5 39.6 3
SSH12.0X140 67.1 12.1 18.5 39.6 3
SSH12.0X160 67.1 12.1 18.5 39.6 3
SSH12.0X180 67.1 12.1 18.5 39.6 3
SSH12.0X200 67.1 12.1 18.5 39.6 3

Les valeurs des vis SSH8.0X40 et SSH10.0X40 sont directement consultables sur les fiches des connecteurs compatibles avec ces vis (cf tableau ci-dessus).

Levage de panneaux - Résistance des vis perpendiculaires au bois - 2 vis SSH


RéférencesCode articleRésistance verticale - Vis perpendiculaires au bois - 2 vis SSH
Angle 30° Angle 45° Angle 60° Angle 75° Angle 90°
Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg]
SSH12.0X60 75162 6.5 4.5 320 9.4 6.5 464 11.8 8.2 584 13.4 9.3 664 14 9.7 692
SSH12.0X100 75165 8.1 5.6 401 11.4 7.9 564 13.9 9.6 688 15.5 10.7 765 16 11.1 791
SSH12.0X120 75166 10.4 7.2 516 15.5 10.7 767 20.1 13.9 992 23.4 16.2 1155 24.6 17 1216
SSH12.0X160 75168 11.7 8.1 579 18 12.5 890 24.4 16.9 1207 29.8 20.6 1472 32 22.2 1582


Les vis SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées perpendiculairement à la fibre du bois et sollicitées avec un angle β.

  • (1) : La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
  • (2) : La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,4.

Levage de panneaux - Résistance des vis inclinées - 2 vis SSH


RéférencesCode articleRésistance verticale - Vis inclinées - 2 vis SSH
Angle 30° Angle 45° Angle 60° Angle 75° Angle 90°
Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg]
SSH12.0X60 75162 6.1 4.2 302 8.9 6.2 441 11.4 7.9 565 13.3 9.2 659 14 9.7 692
SSH12.0X100 75165 6.9 4.8 341 10.3 7.1 511 13.2 9.1 651 15.3 10.6 755 16 11.1 791
SSH12.0X120 75166 10.7 7.4 529 15.8 11 783 20.4 14.1 1011 23.6 16.3 1165 24.6 17 1216
SSH12.0X160 75168 13.9 9.6 687 20.5 14.2 1014 26.3 18.2 1302 30.5 21.1 1509 32 22.2 1582



Les vis SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH inclinées selon le même angle β que la sangle de levage et sollicitées dans leur axe.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,4.

Pour plus de détails sur les données d’installation, consulter l’onglet "Mise en Œuvre".

Levage de panneaux - Résistance des vis perpendiculaires au bois avec fraisage - 2 vis SSH
RéférencesCode articleRésistance verticale - Vis perpendiculaires au bois avec fraisage - 2 vis SSH
Angle de 45° à 90°
Rk [kN] Rd (1) [kN] Qadm (2) [kg]
SSH12.0X60 75162 14 9.7 692
SSH12.0X100 75165 16 11.1 791
SSH12.0X120 75166 24.6 17 1216
SSH12.0X160 75168 32 22.2 1582

Les vis SSH 12.0x60 mm, 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées avec un fraisage, perpendiculairement à la fibre du bois, et sollicitées avec un angle β.
Le diamètre et la profondeur du fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,4.

Pour plus de détails sur les données d’installation, consulter l’onglet "Mise en Œuvre".

Espacements et distances minimales - vis chargées en cisaillement

RéférencesDistances minimum pour les vis chargées en cisaillement [mm]
Angle entre l’axe de l’effort le fil = 0° Angle entre l’axe de l’effort le fil = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
SSH8.0 40 24 96 56 24 24 32 32 56 56 56 24
SSH10.0 50 40 80 40 30 30 40 40 80 70 40 30
SSH12.0 60 48 84 48 36 36 48 48 84 84 48 36

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - vis chargées axialement

RéférencesDistances minimum pour les vis chargées axialement [mm]
a1 a2 a3.c a4.c
SSH8.0 56 40 80 32
SSH10.0 70 50 100 40
SSH12.0 84 60 120 48
