Broches pour connecteurs à âme intérieure - Finition électrozinguée blanc - Réf. STD10X80-B_10

EN STOCK
Expédition immédiate disponible pour 5 unité(s).
2€08
  HT  / broche
soit 20.75€ pour 10 broches
(24.90 € TTC)
    • 10mm
    • 80mm
    • 10 pièces
  • Autres choix

  • Référence
    STD10X80-B_10
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 : 1993 Finition bichromatée Zn12/C suivant NF EN ISO 2081.
  • Marque
    SIMPSON Strong-Tie
  • Produits compatibles
    CBH

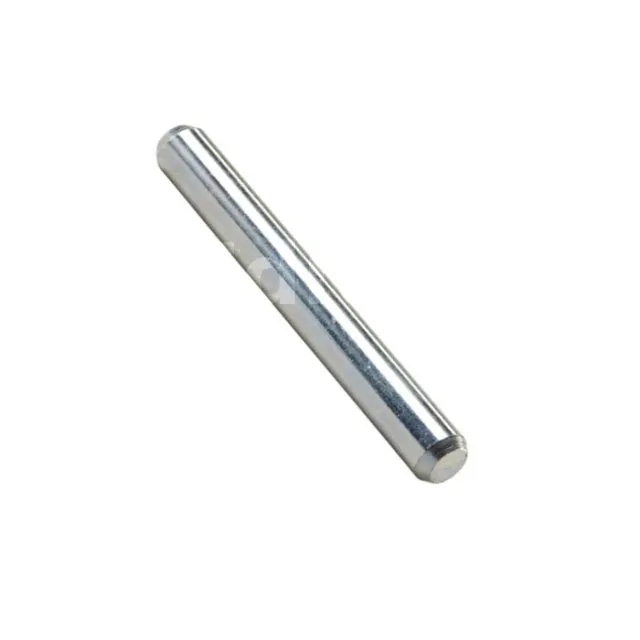

Les broches pour connecteurs à âme intérieure

Les broches pour connecteurs à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.

Caractéristiques

Déclarations de performance : FR-DoP-h10/0004
Matière

  • Acier S235JR suivant NF EN 10025 : 1993
  • Finition zinguée suivant NF EN ISO 2081

Avantages

  • Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
  • Finition électrozinguée se rapprochant de la finition naturelle du bois.

Applications

Support

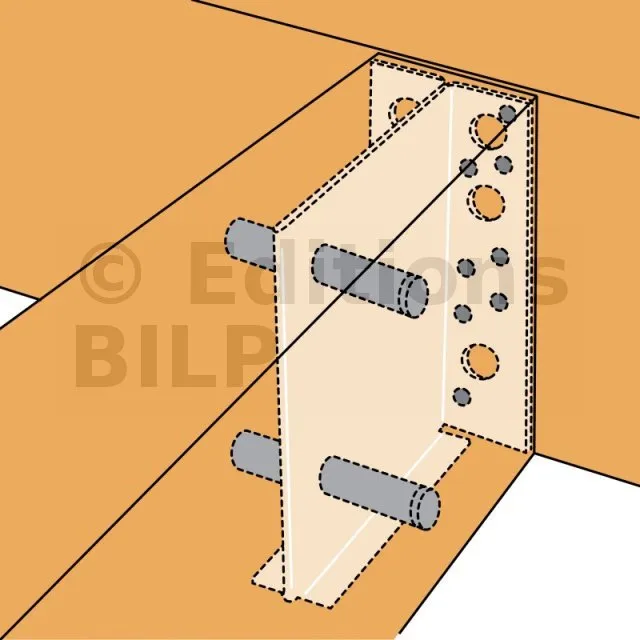

  • Étriers à âme intérieure.

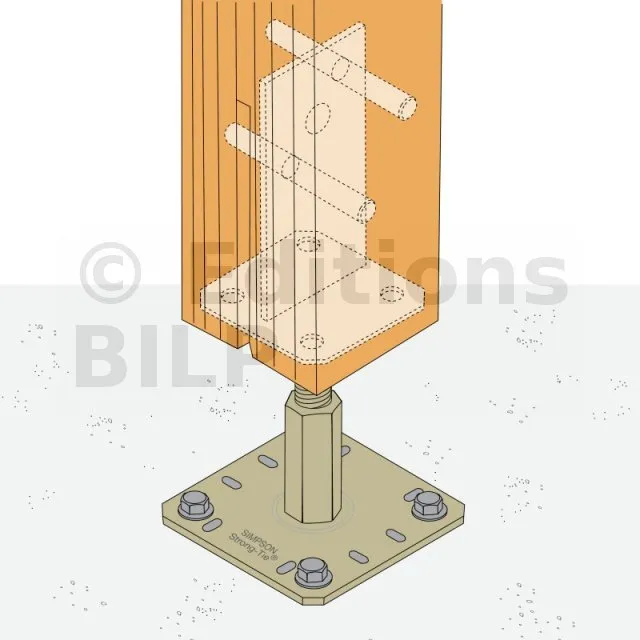

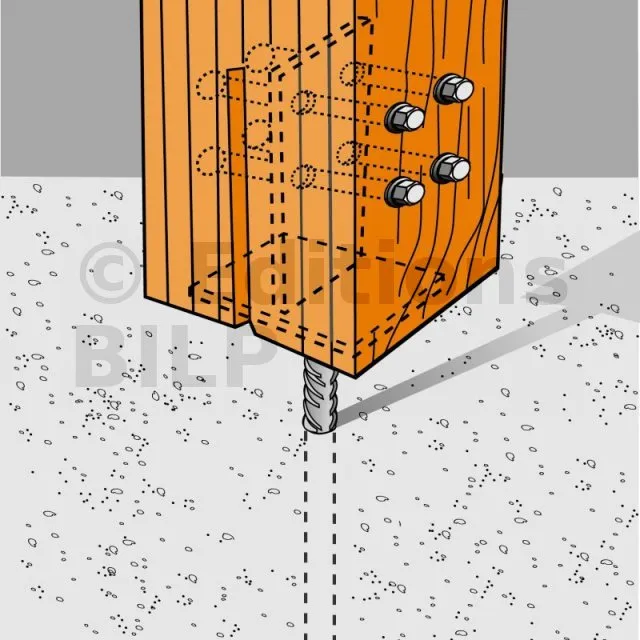

  • Pieds de poteaux structurels.

Domaines d‘utilisation

  • Fixation de connecteurs en âme.

Données techniques

Dimensions
RéférencesDimensions fixations [mm]Produits compatibles
Diamètres (d) [mm] Longueur (l) [mm]
STD8X45-B 8 45 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X60-B 8 60 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X80-B 8 80 TU12,PIG, PBH120G, PISB160G, PIBA
STD8x100-B 8 100 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X120-B 8 120 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X140-B 8 140 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X160-B 8 160 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X180-B 8 180 TU12,PIG, PBH120G, PISB160G, PIBA
STD8X200-B 8 200 TU12,PIG, PBH120G, PISB160G, PIBA
STD10X60-B 10 60 CBH
STD10X80-B 10 80 CBH
STD10X90-B 10 90 CBH
STD10X100-B 10 100 CBH
STD10X120-B 10 120 CBH
STD10X140-B 10 140 CBH
STD12X60-B 12 60 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X80-B 12 80 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X90-B 12 90 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X100-B 12 100 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X115-B 12 115 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X120-B 12 120 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X140-B 12 140 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X160-B 12 160 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X180-B 12 180 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD12X200-B 12 200 TU16-TU28, TUB, TUBS, ETNM, BTC, PPS, PPSTD, PPSR, PISBMAXIG
STD16X120-B 16 120 PPSTD, PPS, PPSR
STD16X140-B 16 140 PPSTD, PPS, PPSR
STD16x160-B 16 160 PPSTD, PPS, PPSR
STD16X180-B 16 180 PPSTD, PPS, PPSR
STD16X200-B 16 200 PPSTD, PPS, PPSR
STD16X250-B 16 250 PPSTD, PPS, PPSR

La longueur de la broche est égale à la largeur de l’élément porté.

Propriétés caractéristiques

Propriétés caractéristiques
Références Moment d’écoulement plastique caractéristique - My,k [My.k] [Nm]
STD8X45-B 22.7
STD8X60-B 22.7
STD8X80-B 22.7
STD8x100-B 22.7
STD8X120-B 22.7
STD8X140-B 22.7
STD8X160-B 22.7
STD8X180-B 22.7
STD8X200-B 22.7
STD10X60-B 40.6
STD10X80-B 40.60
STD10X90-B 40.60
STD10X100-B 40.6
STD10X120-B 40.6
STD10X140-B 40.6
STD12X60-B 65.2
STD12X80-B 65.2
STD12X90-B 65.2
STD12X100-B 65.2
STD12X115-B 65.2
STD12X120-B 65.2
STD12X140-B 65.2
STD12X160-B 65.2
STD12X180-B 65.2
STD12X200-B 65.2
STD16X120-B 137.8
STD16X140-B 137.8
STD16x160-B 137.8
STD16X180-B 137.8
STD16X200-B 137.8
STD16X250-B 137.8
